A Kapcsolt modulokról
A Kapcsolt modulok segítségével külső fájlokat (forrás) toldhat be az éppen nyitott (fogadó) tervbe.

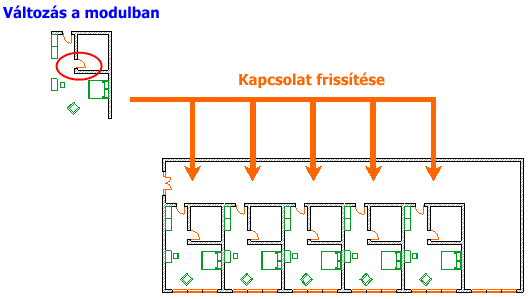

A Kapcsolt modulok funkció például olyan épületek ismétlődő szerkezeteinek kezelésére szolgál, mint például a sok egyforma helyiséggel rendelkező szállodák vagy irodaházak: amennyiben a helyiségeket kapcsolt modulként helyezzük el, akkor a modul forrásfájl frissítésével egy lépésben, egyszerre módosíthatók. Ugyanazt a struktúrát akár több terv is használhatja.
A kapcsolt modulok frissítése során lehetősége nyílik megnyitni a Modellek összehasonlítása ablakot, melynek segítségével pontosan nyomon tudja követni, hogy mit eredményezett a frissítés.
Lásd Archicad modellek két – a kapcsolat frissítése előtti és utáni – változatának összehasonlítása .
Milyen fájlok helyezhetők el modulként?
Tervfájl-típusok:
- önálló terv (.pln)
- modul típusú fájl (.mod)
- BIMcloudról származó csapatmunka terv (amely ugyanabban a változatban készült, mint a fogadó terv)
- 2D-s vonalak (.2dl)
Modulként elhelyezhető egyéb fájltípusok:
A kapcsolt modulok jellemzői
- A program a modulokat a fogadó tervbe menti. Ha a forrásfájl éppen nem elérhető, a modul akkor is rendelkezésre áll és látható. A modul azonban nem frissíthető addig, amíg a hivatkozott forrásfájl nem elérhető.
- Az egyes modulok elhelyezési paraméterei (pl. tájolás, alap fólia, tervopció) eltérhetnek annak ellenére, hogy a modulok forrása azonos.
- A lehelyezett kapcsolt modul csak egy egységként szerkeszthető. Az elemei nem szerkeszthetők mindaddig, amíg a kapcsolt modulhoz tartoznak.
- A kijelölt kapcsolt modulhoz tartozó elemek fogópontjait üres négyzetek jelölik. Ha egyszerre több Modult jelölt ki, a kiválasztó pöttyök különböző színűek lesznek, hogy könnyebben megkülönböztethesse őket egymástól.

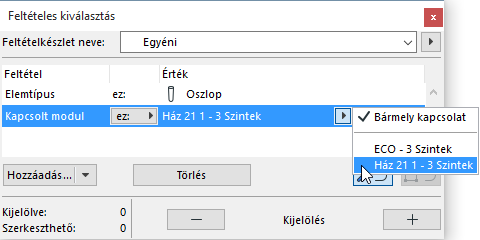

- A kapcsolt modul elemek megkeresésére használhatja a Feltétel alapú kiválasztás parancsot.
Kapcsolt modulok attribútumai
-
MEP Designer-alapú modulok esetén lásd: Attribútumok kezelése beillesztés és kapcsolás során
- Az IFC kapcsolt modulok jellemzőinek kezelése az adott IFC modul elhelyezéséhez használt importáló fordító sablonfájlja szerint történik. Lásd IFC fájl elhelyezése.
A kapcsolt modulokkal importált attribútumok nem kerülnek eltávolításra a kapcsolt modulok törlésekor.
A további lehetőségeket lásd Alap fólia.
Kapcsolt modulok könyvtári elemei
- Csatolt Könyvtári elemek: A lehelyezett kapcsolt modullal együtt nem importálódnak a hivatkozott csatolt könyvtári elemek. Ellenőrizze, hogy a forrásban használt könyvtári elemek az alábbiak segítségével elérhetők a gazdaterv számára:
- Használja ugyanazokat a könyvtárakat mind a forrás mind pedig s a befogadó fájl számára
- Adja a forrás könyvtárait a befogadó fájl könyvtáraihoz

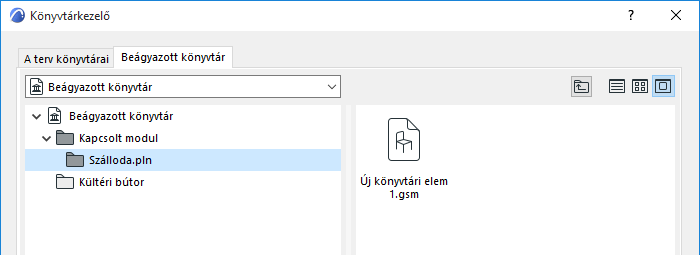

- Beágyazott könyvtári elemek: Egy kapcsolt modul elhelyezése azt is jelenti, hogy a forrásfájl teljes beágyazott könyvtára hozzáadódik a fogadó fájl beágyazott könyvtárához. Az újonnan hozzáadott beágyazott könyvtár a Könyvtárkezelőben látható, az automatikusan létrehozott „Kapcsolt modul” mappában a beágyazott könyvtárban. Ebben a mappában minden modul forrásfájl külön van listázva az összes beágyazott tárgyával együtt. Ezek a tárgyak frissülnek a fogadó tervben is, ha a forrástervben frissítve vannak.
