Kapcsolt modul tartalmának szerkesztése

Modul szerkesztése egy másik MEP Designerben

IFC vagy Rhino alapú modulok esetén nem elérhető.

1. Alkalmazza az alábbiak egyikét:
   • A Modulkezelőben válassza ki a kívánt forrásfájlt a Modulforrások listából, majd kattintson a Megnyitás új Archicadben lehetőségre.
   • Jelölje ki a lehelyezett kapcsolt modult, majd használja a helyi menü Kapcsolt modul > Modul szerkesztése egy másik MEP Designer ben parancsát.
2. Végezze el a forrásfájlon a szükséges szerkesztést, majd mentse el azt.
   Tipp: Ha látni szeretné az elhelyezett modul alaprajzbeli összefüggéseit a második MEP Designerben történő forrásfájl szerkesztése során, használja a „Pausz” funkciót. (Lásd Pausz referencia kiválasztása
3. Térjen vissza az első (fogadó) tervhez.
4. Nyissa meg a Modulkezelőt. A Modul források listában látható, hogy a szerkesztett modulnál a Modul forrása Módosítottra változott. (Szükség esetén kattintson az Állapot frissítése lehetőségre.)
5. Kattintson a Frissítés gombra.
6. Kattintson az OK gombra, a modul összes kapcsolt moduljának frissítéséhez és a Modulkezelő bezárásához.
   Megjegyzés: Csapatmunka esetén a modulforrásokat a Modulkezelőben kell lefoglalni a frissítéshez.

Hivatkozás megszüntetése (elemek beágyazása)

Ezzel a paranccsal szüntethető meg a kapcsolt modul és ágyazhatók be az elemek a fogadó tervbe.

Akkor használja, ha elhelyezett egy kapcsolt modult, és most nem a forrásfájlon keresztül, hanem közvetlenül a fogadó tervben kívánja módosítani azt.

Példa: Több kapcsolatot helyezett el egy normál szállodai szoba moduljához. Az egyik szoba nem illeszkedik a tervbe. Ekkor törölheti az adott példány kapcsolatát, majd módosíthatja annak tartalmát úgy, hogy illeszkedjen az adott helyre.

1. Válassza ki a modult az alaprajzon.
2. Használja a helyi menüben található Hivatkozás megszüntetése (Elemek beágyazása) parancsot.

   Vagy használja a Fájl > Külső tartalom > Hivatkozás megszüntetése (Elemek beágyazása) parancsot.

   Megjegyzés: Egy adott modul összes lehelyezett moduljának megtöréséhez használja a Modulkezelő Kapcsolat megszakítása parancsát.
   Megjegyzés: Csapatmunkában a „Kapcsolat megszakítása” funkció nem érhető el. Ehelyett szétbonthatja a kapcsolt modult. (Lásd Kapcsolt modul példány szétbontása Csapatmunka esetén .)
3. Módosítsa az elemeket igény szerint. (A szerkesztést a Szerkesztés > Csoportok kezelése > Csoportok szüneteltetése parancsokkal engedélyezheti.)

Modul mentése fájlként...

Elérhető a Modulkezelőben és a lehelyezett kapcsolt modul helyi menüjében.

Használja ezt a parancsot és mentse el a kapcsolt modul elemeit új, modul formátumú (.mod) fájlba.

Példa: Több kapcsolatot helyezett el egy normál szállodai szoba (A szoba) moduljához. Módosítani szeretné a szoba egyik elrendezését (B szoba) úgy, hogy annak elemei ne legyenek beágyazva a fogadó tervbe (mivel később további kapcsolatokat kíván elhelyezni a B szobához).

1. Jelöljön ki egy kapcsolt modult. (A Modulkezelőben vagy az alaprajzon.)

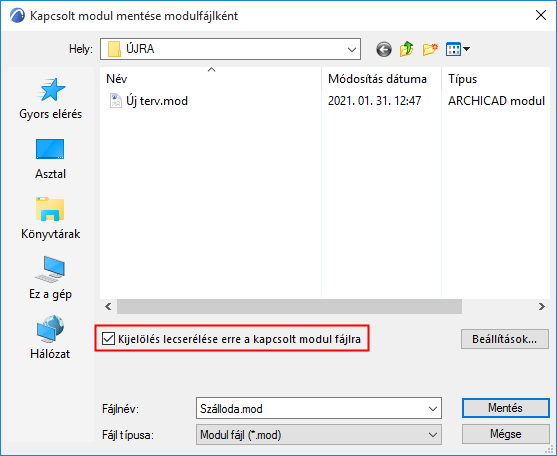

2. Használja a Mentés fájlként vagy a Modul mentése fájlként parancsot.
3. Jelölje be a jelölőnégyzetet a Kiválasztás lecserélésére a kapcsolt modul fájllal.





Ezzel új modult hozott létre (B szoba), amelyet az eredeti A szobától függetlenül módosíthat.
