Kijelölés mentése PLN formátumban

Ezzel a funkcióval a modell több olyan PLN fájlra osztható, amelyek kapcsolt modulként használhatók.

Például a homlokzatot az épület többi részétől függetlenül, egy külön fájlba mentheti, vagy az épület két szárnyát külön fájlokba mentheti.

Az egyes PLN fájlok a Navigátorban látható teljes 2D tartalmat megőrzik, beleértve a tervlapokat, munkalapokat és a részleteket. Az eredeti modell két része tehát felosztásként működik.

(Ezzel ellentétben, ha egy kijelölést .mod formátumban ment, az csak a modell és az alaprajz adatait tartalmazza.)

Kijelöltek mentése modulként

  1. Nyissa meg az eredeti modellt, és jelölje ki azt a részt, amelyet külön PLN fájlként szeretne elmenteni.
  2. Használja a Fájl > Külső tartalom > Kijelöltek mentése modulként parancssort:
  3. Válassza a Terv (.pln) formátumot.
  4. Kattintson a Mentés gombra.
  5. A terv ezzel felosztásra kerül. Az eredeti PLN fájl és a mentett PLN kijelölés két külön program példányban nyílik meg. A visszajelzésben látható, mi történik.

    SplittingWaiting.png     SplittingComplete.png

A jelölőnégyzetek segítségével a két terv egyetlen lépésben egymáshoz kapcsolható, az alábbiak szerint:

Modell részeinek szétvágása és összekapcsolása

A példában kijelöljük egy toronyház homlokzatát, mentjük PLN fájlként, majd hozzákapcsoljuk az eredeti Torony fájlhoz.

  1. Nyissa meg a modellfájlt (Torony).
  2. Válassza ki a homlokzati elemeket (a függönyfalakat) az alaprajzon vagy a 3D ablakban.
    Megjegyzés: Az alaprajzon történő kijelöléskor használja a Kijelölő eszköznél elérhető „több szint” lehetőséget, amellyel több szintről választhatók ki elemek. Lásd: Egy szint vagy Minden szint.

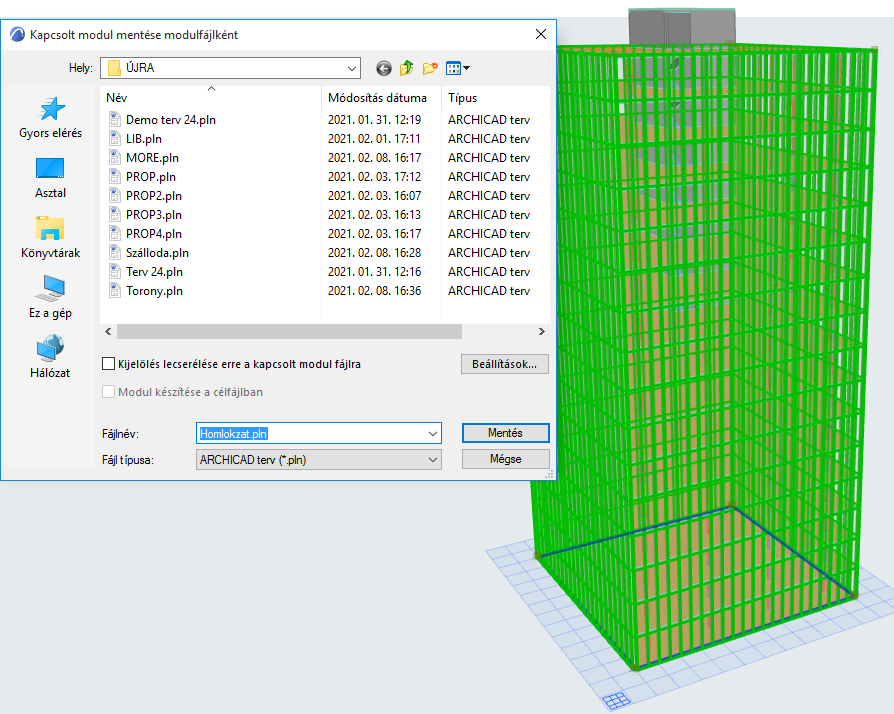

  3. Nyissa meg az alábbi párbeszédpanelt a Fájl > Külső tartalom > Kijelöltek mentése modulként pontban:

  4. Adjon meg vagy válasszon ki egy fájlnevet.
  5. Válassza a Terv (.pln) formátumot.
  6. Jelölje be mindkét lehetőséget:
    • Kijelölés lecserélése erre a kapcsolt modul fájlra
    • Modul készítése a célfájlban
  7. Kattintson a Mentés gombra.
  8. A program felosztja a tervet, és a mentett kijelölést (azaz a homlokzatot) egy új példányban nyitja meg.

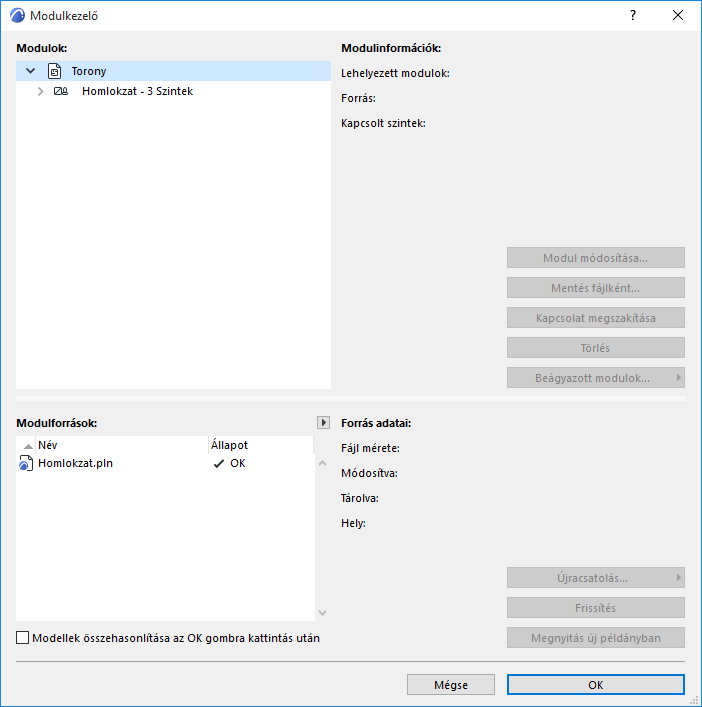

  9. Ekkor két terv fut: a Torony (amelyhez hozzákapcsolta a homlokzatot) és a Homlokzat (amelyhez hozzákapcsolta a Tornyot).

    TowerFacade1.png     TowerFacade2.png

Az eredeti modellből tetszőleges számú PLN kijelölés menthető, melyek automatikusan hozzákapcsolhatók az eredeti modellhez.

Azonban, amennyiben az így létrejövő „másodlagos” PLN fájlokat is egymáshoz kívánja kapcsolni, az csak manuálisan lehetséges.
