Ütközési csoportok megadása

Az 1. és 2. Csoportban használja a feltételek kezelőfelületet az ütközési csoportok meghatározására.

• Ha az összes elemtípus szintjén kívánja vizsgálni az ütközéseket, mindkét csoportnál ugyanazokat a feltételeket adja meg.
• Ha a 3D elemek és az MEP elemek közötti ütközéseket kívánja ellenőrizni, az egyik csoportnál szűrjön az MEP besorolású elemekre.

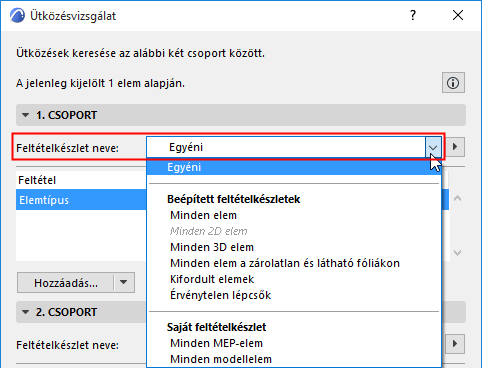

• Ha korábban mentett Feltételkészletet kíván használni az ütközési csoport meghatározásához, kattintson a Feltételkészlet neve nyílra.





  • Miután kiválasztotta a feltételkészletet, annak tartalma felülírja az Ütközés csoportra vonatkozó aktuális feltételeket.
  • Előfordulhat, hogy a felsorolt feltételkészletek némelyike nem elérhető, mivel azok az ütközésvizsgálatnál nem használható feltételt tartalmaznak (pl. 2D elemtípusok, IFC tulajdonságok).

    Lásd még: Előre megadott feltételkészletek.

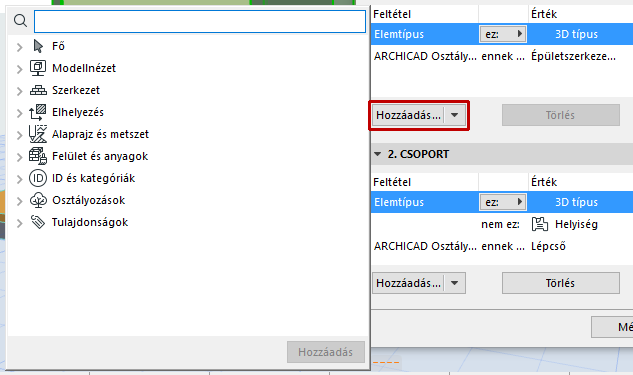

• A Hozzáadás gomb megnyomásakor megnyílik egy párbeszédpanel, ahol kiválaszthatja a csoport szűréséhez szükséges tulajdonságokat és paramétereket.
