Modellek összehasonlítása: változtatások áttekintése

A modell változásainak listája

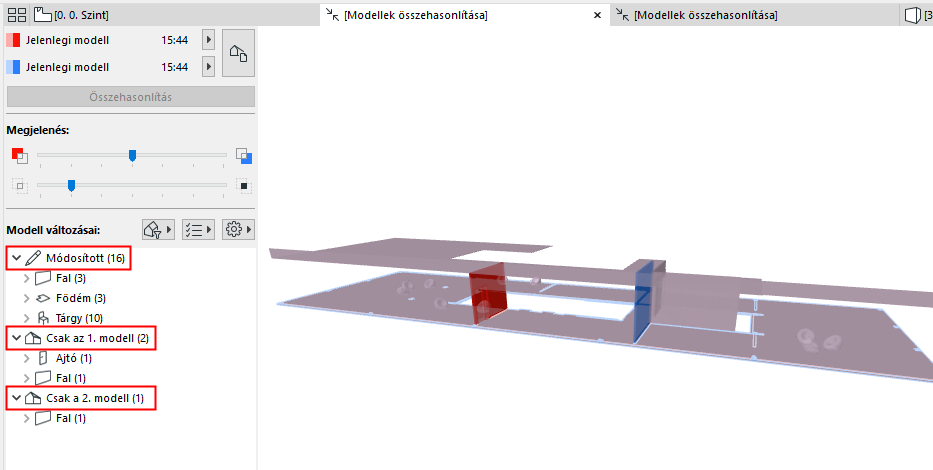

Alapértelmezés szerint a Modell változásai lista tartalmazza az összes módosított elemet, állapot szerint csoportosítva: Módosított, Csak az 1. modell, Csak a 2. modell.

A lista testre szabásához használja a szűrő és beállítások gombokat.

Lásd A Modellek összehasonlítása palettán megjelenő módosítások szűrése.

Megváltozott elemek kijelölése

Jelöljön ki egy tetszőleges elemet a Modell változásai listában a vonatkozó elem kiválasztásához a Modellek összehasonlítása ablakban és fordítva.

Elemek kijelölése csoport szerint

Jelöljön ki egy szülőelemet a listában annak összes alárendelt elemének kijelöléséhez a Modellek összehasonlítása ablakban.

Módosított elem mutatása a modellben

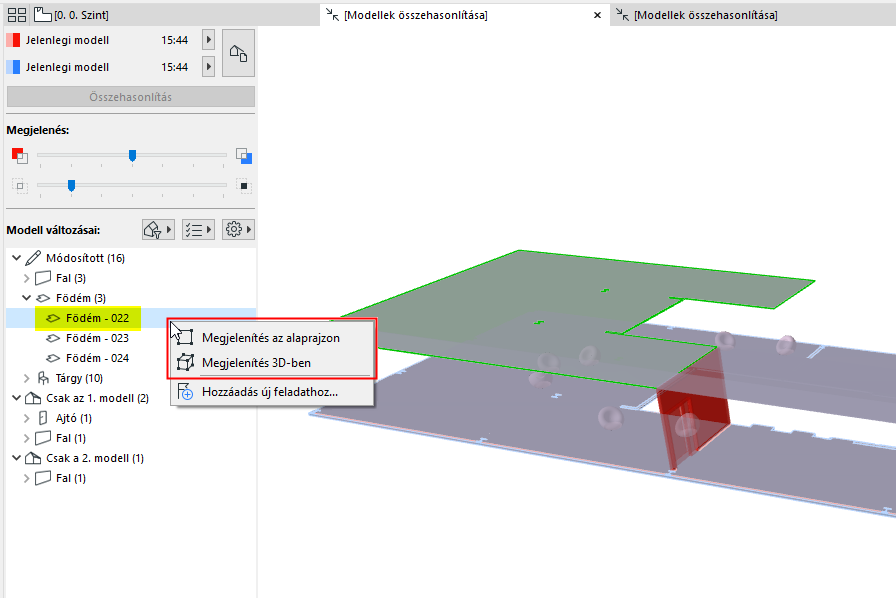

A Modell változásai listában szereplő kijelölt elem esetén: használja a helyi menü parancsait a következő műveletekhez: Megjelenítés az alaprajzon vagy Megjelenítés 3D-ben.

Kijelölés megjelenítése vagy elrejtése

A Modellek összehasonlítása ablakban kijelölt elem esetén:

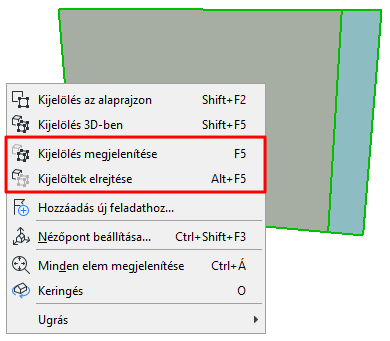

• Használja a Kijelölés megjelenítése vagy a Kijelölés elrejtése lehetőséget a módosított elem és/vagy annak környezetének jobb megjelenítéséhez.
• A parancs visszavonásához használja az Összes megjelenítése lehetőséget.





Összehasonlított modellek láthatóságának beállítása

A „Csak az 1. modell” és „Csak a 2. modell” elemek saját színnel jelennek meg.

Ebben a példában:

• A piros fal „Csak az 1. modell” típusú, mivel törölték.
• A kék fal „Csak a 2. modell” típusú, mivel új elem.
• A födém és szék tárgyak átmenetes (lila) színnel láthatók – mivel módosultak, miközben eredeti helyükön maradtak.

  Lásd még

A Modellek összehasonlítása paletta Megjelenés részében:

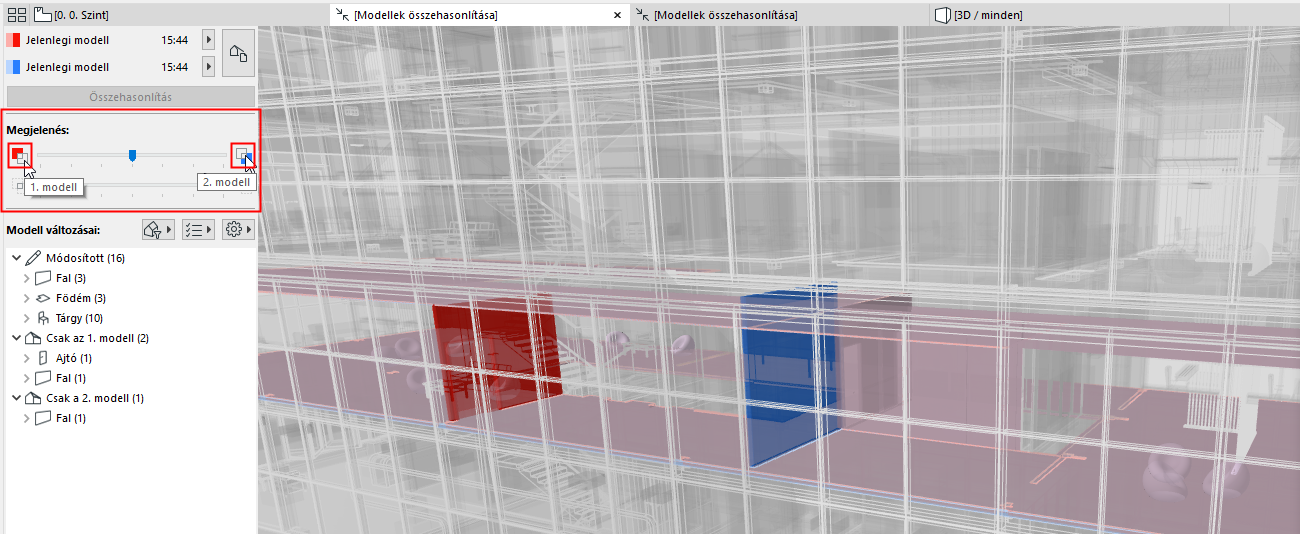

• A felső csúszka segítségével grafikusan hangsúlyozható az 1. vagy a 2. modell.

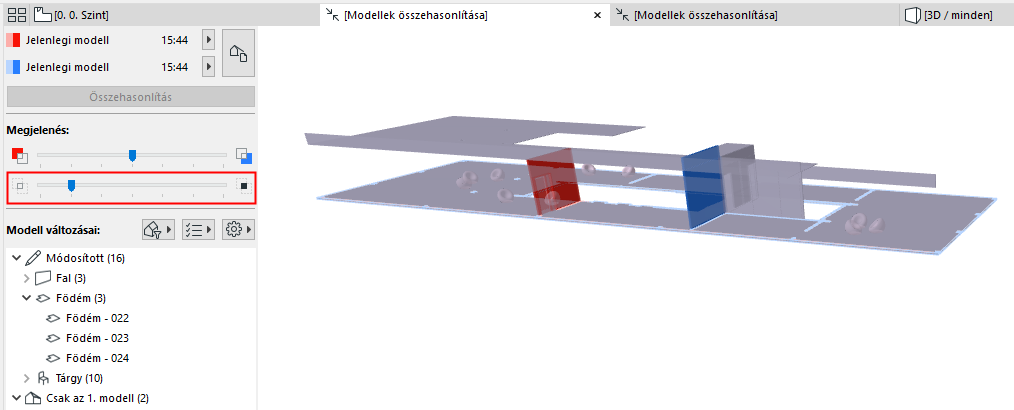

• Az alsó csúszkával állítható be a változatlan modell relatív láthatósága.

  A példában az alsó csúszka nullára van állítva. A változatlan modell egyáltalán nem jelenik meg, csak a módosítások látszanak:





Változások paraméterkészlet szerint

A Modell változásai listában kijelölt elem esetén:

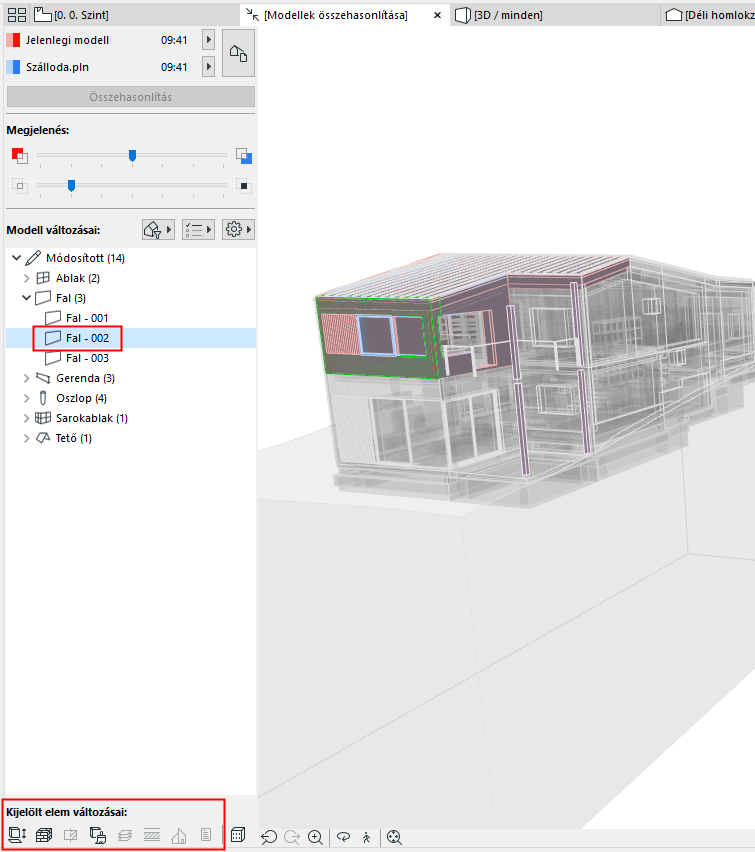

A „Kijelölt elem változásai” ikonok jelzik a módosított paramétereket. (Ezek a paraméterkészletek megegyeznek a Modellek összehasonlítása ablakban található változáslista szűrésére használatos „Ellenőrzőlista” elemeivel.)
