Épületgépészeti munkakörnyezet
Az épületgépészeti vonatkozású felhasználói felület eléréséhez válassza a Beállítások > Munkakörnyezet > Profil alkalmazása > Épületgépészeti profil lehetőséget.

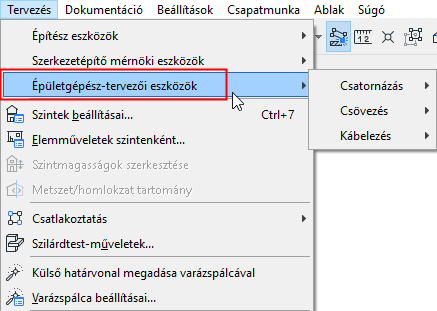

Az Épületgépészeti eszköztárban az épületgépészeti eszközök (amelyek a Tervezés > Épületgépészeti eszközök menüből is elérhetők), valamint általános és alapvető építészeti eszközök jelennek meg a pontos modellezés támogatásához az épületszerkezetben.
Képernyő-beállítások az épületgépészeti modellezéshez

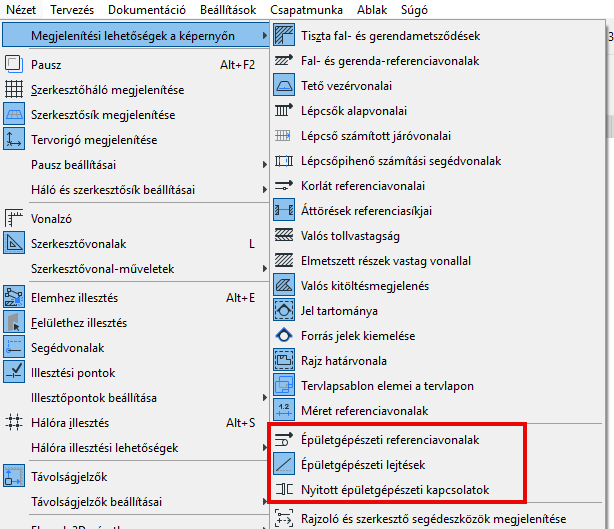

A Nézet > Megjelenítési lehetőségek a képernyőn oldalon: Alkalmazza a nézeteket a pontos épületgépészeti modell létrehozásához:
Ugyanezek a parancsok az épületgépészeti eszköztárból is elérhetők:
Átlátszó építészeti modell megjelenítése épületgépészeti modellezés közben
Az építészeti modellt átlátszóként jelenítheti meg az épületgépészeti rendszerek modellezése közben. Ez megkönnyíti és felgyorsítja a nyomvonalvezetést és a koordinációt, anélkül, hogy szem elől tévesztené a környező épületet.
Használja az „Átlátszó építészet” grafikus felülírás kombinációt. A Grafikus felülírás szabályaival beállíthatja a kívánt átlátszóságot minden egyes építészeti elemhez.
