Sor törlése: Csatorna- vagy csőszakasz DN-értékének törlése

A mérettáblázatok duplikálása és szerkesztése esetén: A szükségtelen bejegyzések törléséhez használja a „Sor törlése” parancsot a légcsatorna- vagy csőszakasz oldalán.

Ennek eredményeképpen előfordulhat, hogy a meglévő modellelemekhez új elemméreteket kell hozzárendelni.

Csatorna- vagy csőszakaszhoz:

1. Válasszon ki egy DN sort a listából.

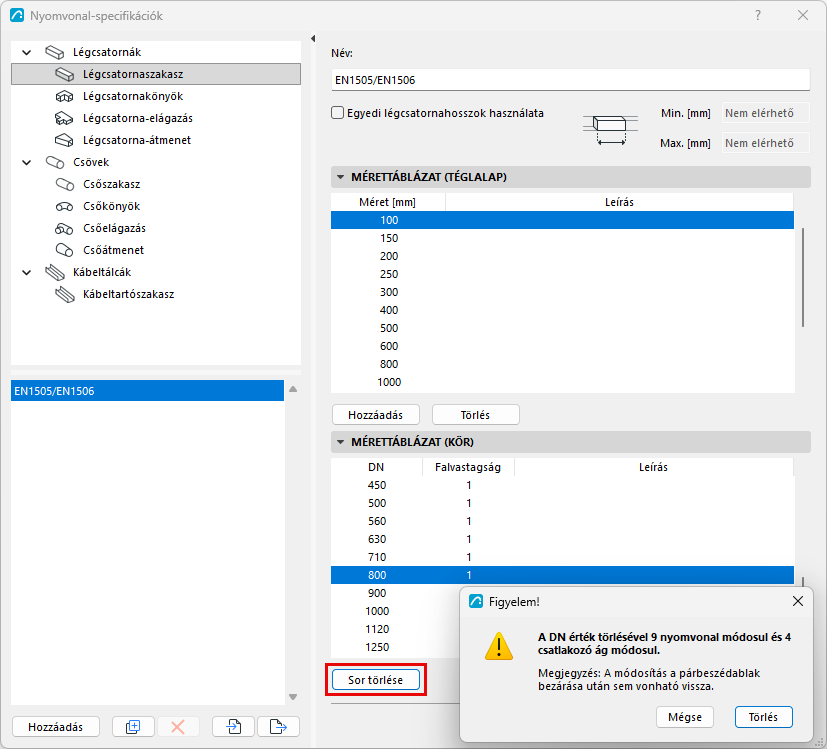

2. Kattintson a Sor törlése gombra: Ezzel törli a kijelölt értékeket. Ezt követően a DN már nem lesz hozzárendelhető a modellelemekhez.
3. A törölt DN-t használó, meglévő modellelemek automatikusan új DN-értéket kapnak (a soron következő nagyobbat a listán)
   • Ebben az esetben a folytatás előtt figyelmeztetés jelenik meg. A párbeszédablakból való kilépés után visszavonhatja a Sor törlése parancsot.

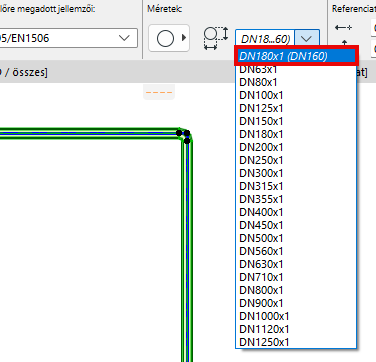

4. Minden egyes érintett modellelemhez a jelenlegi és az előző DN-adatok dőlt betűvel szerepelnek. Természetesen a DN-definíciókat szükség szerint ismét hozzájuk rendelheti.
