Hidronikai optimalizáló

A Hidronikai optimalizáló a minimális és maximális átmérő, valamint a minimális és maximális sebesség alapján átméretezi az összes fűtési csövet.

• Válassza ki az átméretezni kívánt nyomvonalakat, majd nyissa meg a Hidronikai optimalizálót (Épületgépészeti eszköztár vagy ablak > Paletták)
• Határozza meg a csőméretek és a sebesség értéktartományait, majd kattintson az Átméretezés gombra

Ezt a párbeszédpanelt azt követően használja, hogy beállította a hidronikai rendszereket és ellenőrizte a számításokat a Rendszerböngészőben.

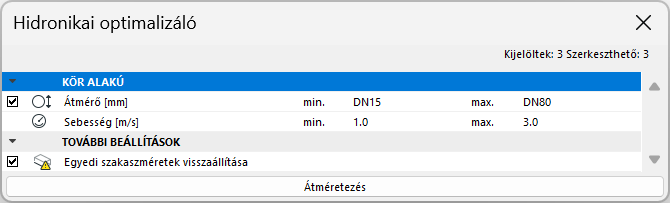

1. Nyissa meg a Hidronikai optimalizálót az Épületgépészet eszköztáron vagy az Ablak > Paletták menüpontban





2. Válasszon ki egy vagy több csőelvezetést az átméretezéshez. A párbeszédpanelen látható a kijelölt és szerkeszthető elemek száma.





   Megjegyzés: Előfordulhat, hogy a nyomvonal nem szerkeszthető, ha egy fóliája vagy eleme zárolt.
3. Jelölje be az átméretezni kívánt mérettípusokat.
   • Ellenőrizze, hogy az egyéni szegmensek is szerepeljenek-e az átméretezési műveletben.
   • Törölje a jelölést azoknál a méreteknél, amelyeket nem kíván módosítani.

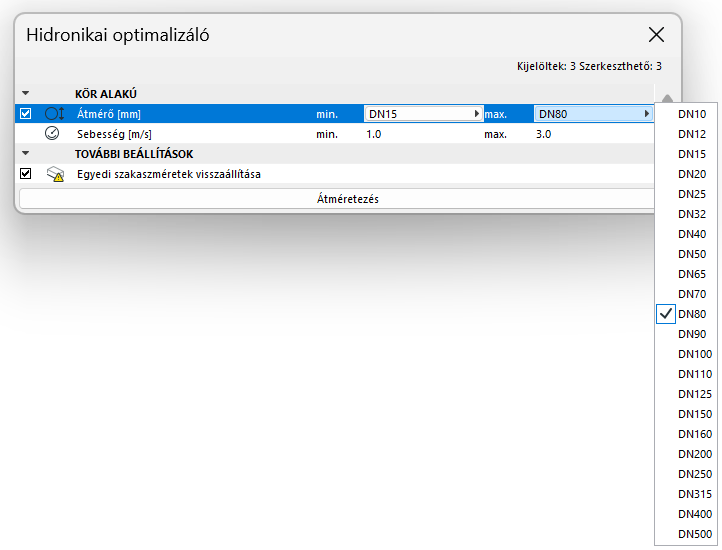

4. Adja meg a csőátmérő értéktartományát.
5. Adja meg a sebesség értéktartományát azok minimális és maximális értékekre vonatkozó egyedi követelményei alapján.





   Megjegyzés: Ha tartomány helyett pontos értéket kíván megadni, a minimális és maximális értéknél ugyanazt az értéket adja meg.
6. Kattintson az Átméretezés gombra.
   • Az eredményért tekintse meg a visszajelzést – ha ez alapján nem történt átméretezés, akkor a nyomvonalak eleve megfeleltek a Hidronikai optimalizálóban megadott határértékeknek
   • Ha az Átméretezés gomb szürke, akkor nincsenek kijelölt vagy módosítható nyomvonalak
