Épületgépészeti modell helyiségszellőzés ellenőrzése

Egy épületgépészeti modellhez helyiségenként meghatározhatja a szellőzési követelményeket. Ezután a beépített ellenőrzésekkel biztosíthatja, hogy az épületgépészeti elemek (lezárások vagy berendezések) biztosítják a szükséges befúvó és elszívó légáramot.

1. lépés: Állítsa be a zónák szellőzési paramétereit

A szükséges helyiségek létrehozása a modellben.

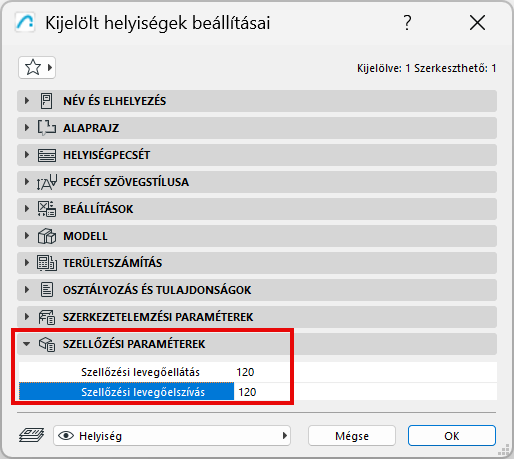

A Helyiség beállításai menüpontban adja meg a szellőzési levegőellátás és a szellőzési elszívás paramétereinek értékeit:



2. lépés: Állítsa be a lezárások vagy berendezések térfogatáram paramétereit

  1. A hűtési és klímarendszer modellezése, a lezárásokkal és berendezésekkel együtt.

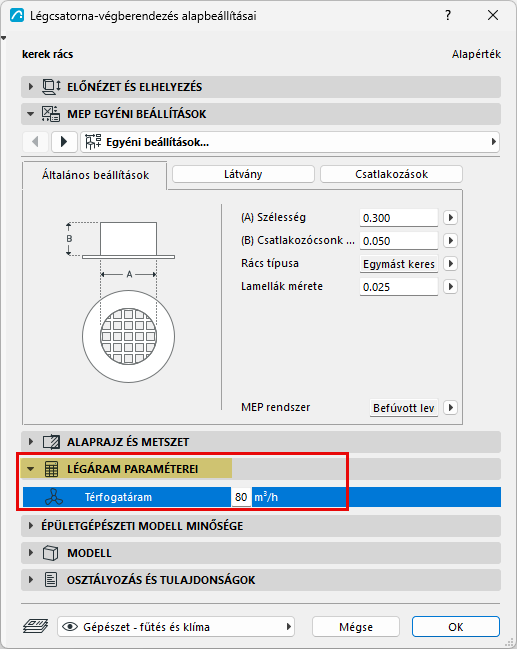

  2. Minden lezáráshoz vagy berendezéshez adja meg a térfogatáram adatait a Beállítások párbeszédablak Légáramlás paraméterei paneljén.


3. lépés: Adja meg a rendszert a minőség ellenőrzéséhez

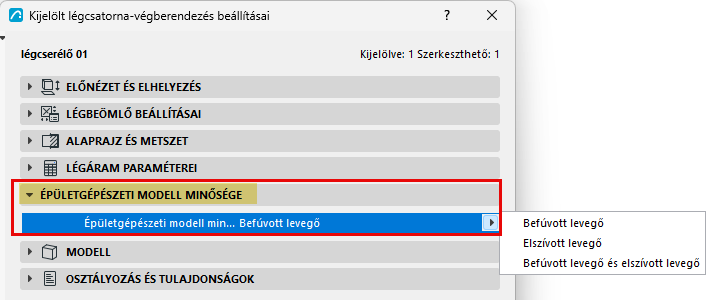

Az Épületgépészeti modell minősége panelen:

Válassza a Befúvott levegő vagy az Elszívott levegő lehetőséget, vagy mindkettőt az adatok megadásához az Épületgépészeti modell minőségellenőrzéséhez. (Erre azért van szükség, mert az elem – máshol hozzárendelt – épületgépészeti rendszere egy tervattribútum, amelyet bármikor átnevezhetnek.)



4. lépés: Futtassa az Épületgépészeti modell minőségellenőrzését

Futtasson ellenőrzést annak biztosítására, hogy a modellben elhelyezett lezárás/berendezés megfelel a helyiségek megfelelő szellőzésre vonatkozó paramétereinek. Az ellenőrzés minden olyan lezárást/berendezést figyelembe vesz, amely részben vagy teljesen egy helyiségen belül helyezkedik el.

  1. A 3D/alaprajz/metszet ablakban:
    • Nyissa meg a Tervezés > Modell ellenőrzése > Épületgépészeti modell minősége menüpontot (vagy aktiválja ugyanezt a parancsot az épületgépészeti eszközsorról)
  2. Ellenőrizze, hogy a helyiségekben mely paramétereket (befúvott levegőt, elszívott levegőt vagy mindkettőt) kívánja ellenőrizni.
  3. Kattintson az Ellenőrzés gombra.

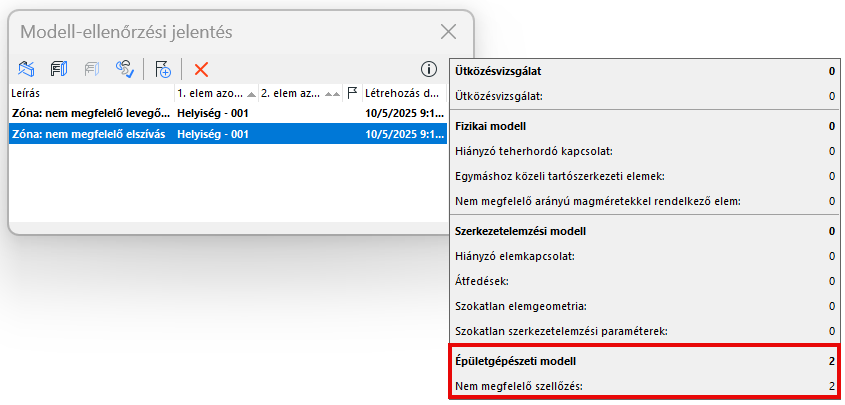

A Modellellenőrzési jelentés felsorolja azokat a helyiségeket, amelyek szellőzési paraméterei nem teljesülnek. Tekintse meg a modellben szereplő, kapcsolódó elemeket, és szükség szerint hozzon létre Feladatokat.



Kapcsolódó témák:

Feladat létrehozása a modell-ellenőrzési jelentésből

Konszignáció létrehozása a helyiségekhez és szellőzési követelményeikhez

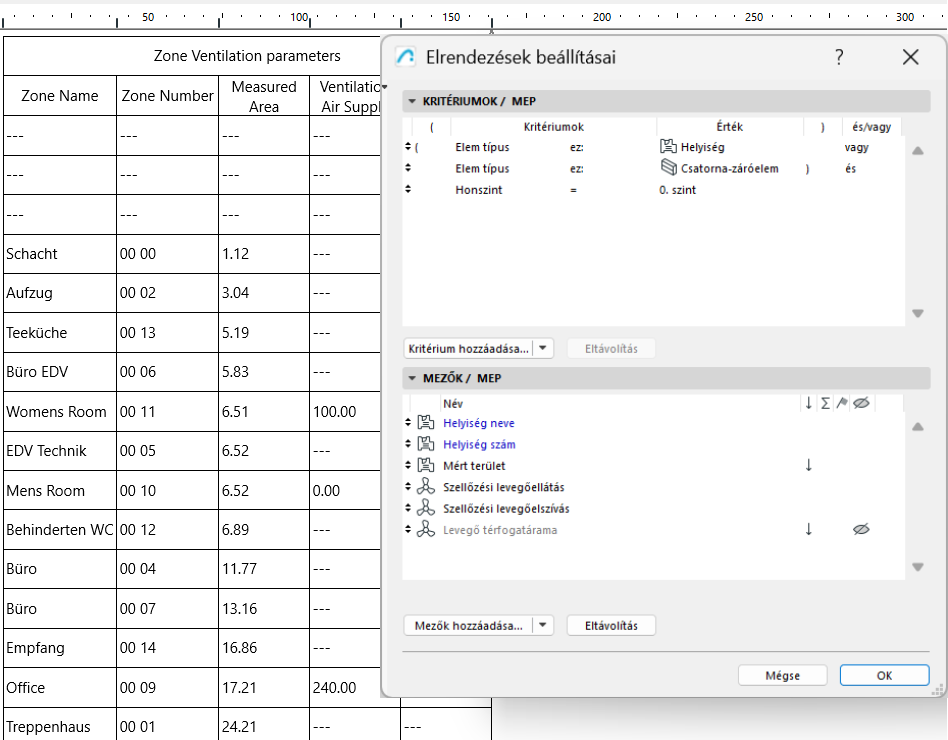

Az Interaktív konszignációban felsorolhat helyiségeket, azok szellőzési igényeit, és a vonatkozó lezárások és berendezések térfogatáramát is.

Szükség szerint ellenőrizheti és szerkesztheti az értékeket közvetlenül a konszignációban.
