Egyedi cső- és csatornahosszok használata
Ha a modellezés már folyamatban van, lehet, hogy a tiszta modellnézet érdekében a nyomvonalakat egyetlen hosszú elemként szeretné látni. Dokumentációs célokra azonban hasznosabb lehet a nyomvonalszakaszok tényleges hosszának megjelenítése és kinyerése.

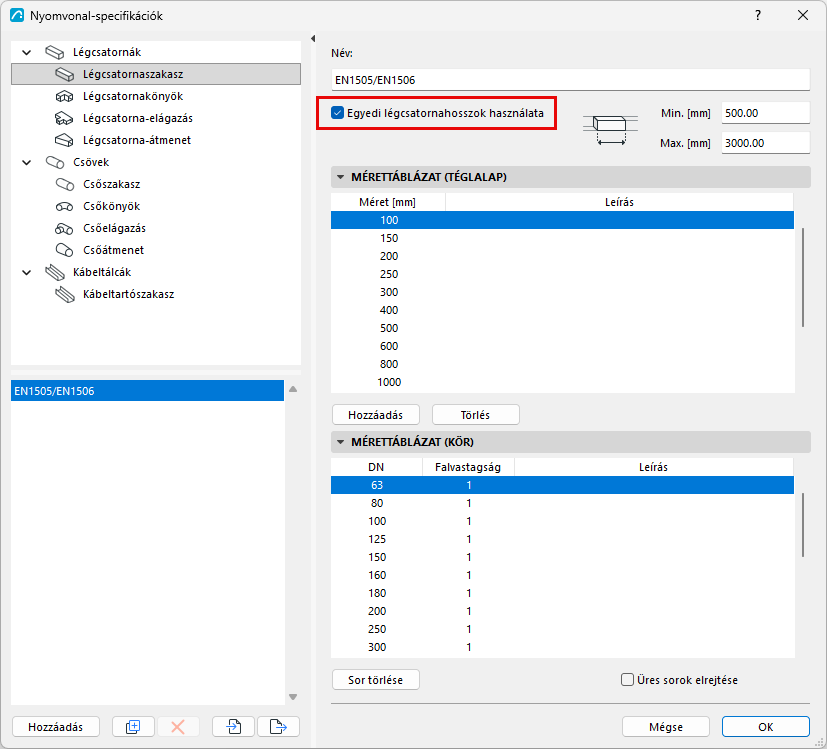

Ennek az opciónak a beállításához nyissa meg az Elvezetés specifikációkat.
Csövek, vezetékszakaszok és kábeltartók esetében:
- Jelölje be az „Egyedi hosszok használata” lehetőséget
- Adja meg a minimális és maximális hosszúságot a gyártó hosszra vonatkozó előírásainak megfelelően (pl. az Ön csatornatípusához)

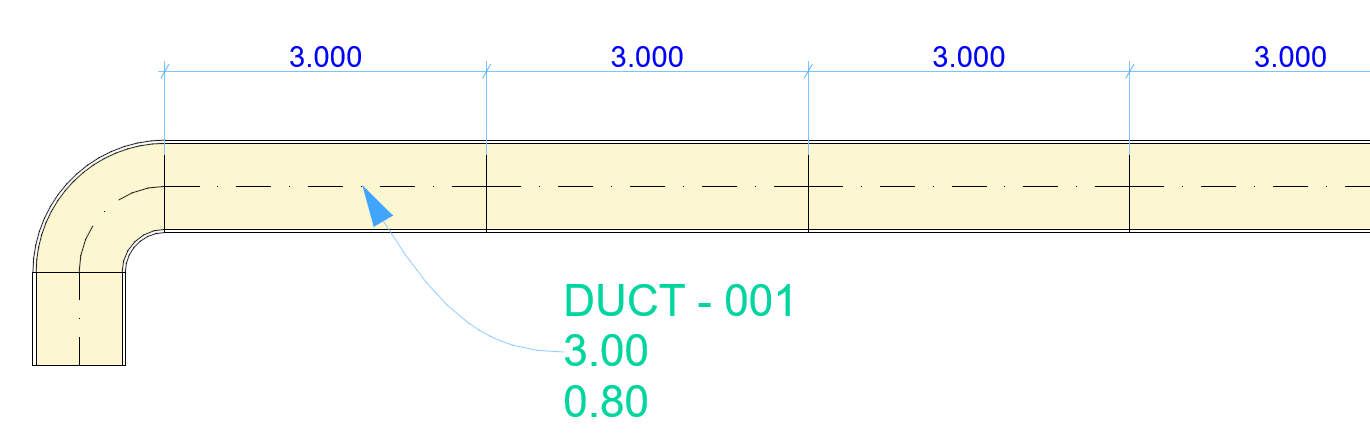

A modell most mér a Vonalvezetési specifikációk alapján jeleníti meg az egyes szakaszok hosszát. A kiválasztott szakasz ezen adata a Kijelölt nyomvonalak beállításaiban is megjelenik.

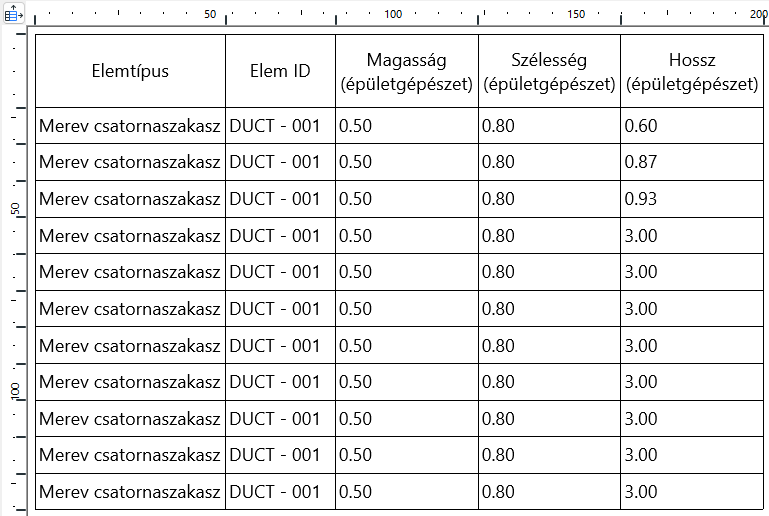

Az egyes szegmenseket külön-külön is felcímkézheti, majd felsorolhatja azokat az Interaktív konszignációban.

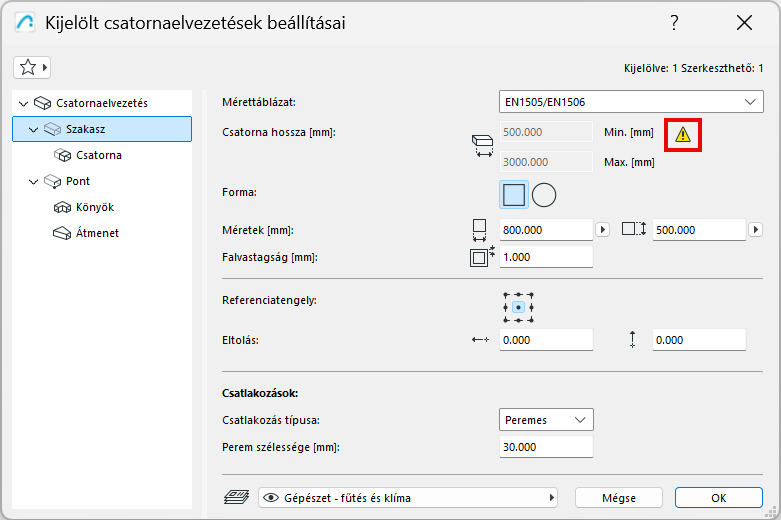

Amennyiben be van kapcsolva az „Egyedi hosszok használata” lehetőség: továbbra is modellezhet bármilyen elvezetési geometriát, de ha túl rövid szakaszok jönnek létre, az Elvezetés beállításai figyelmeztetni fogja Önt:
A szakaszhosszak optimalizálása: Automatikus beállítások
A program a lehető legnagyobb mértékben automatikusan optimalizálja a szakaszok hosszát, ahol ez szükséges. Ha a nyomvonalszakasz tartalmaz az elvezetési specifikációkban meghatározott minimális/maximális tartományba eső „maradék” hosszat: az egyszerűen hozzáadódik a nyomvonalhoz.
Ha a „maradék” hossz kisebb a minimális hossznál, a program automatikusan megnyújtja azt a minimális hosszra. Ezt az extra nyújtást aztán levonja az előző (teljes hosszúságú) részből.
