Az épületgépészeti elvezetések lejtésszögének beállítása
Lejtésszög szerkesztése a bevitel során
Lejtés módosítása a kijelölt ponton
Lejtésszög szerkesztése a bevitel során

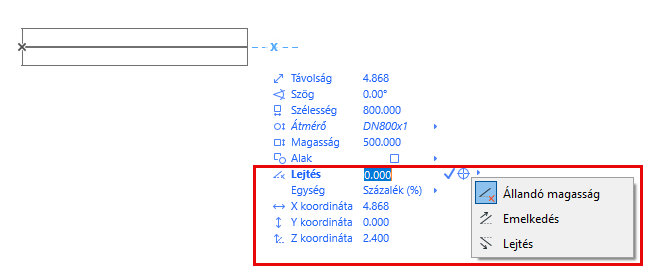

A nyomvonal bevitele során a Követő segítségével módosíthatja a nyomvonalszakasz lejtését.
- Adjon meg egy értéket (a pozitív emelkedő, a negatív lejtő)
- Másik megoldásként választhatja az „Emelkedés” vagy a „Lejtés” lehetőséget, és megadhat egy értéket

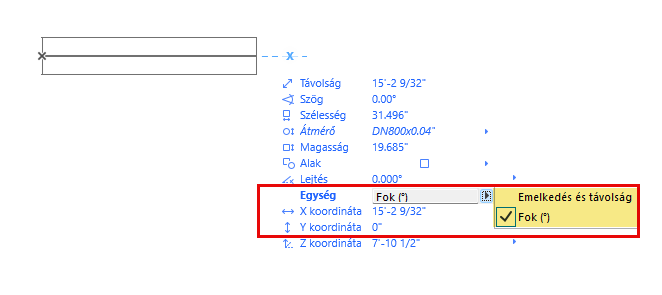

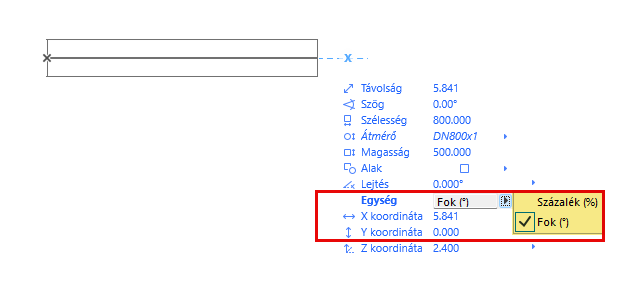

- A lejtést százalékban vagy fokban adhatja meg. Ha angolszász mértékegységeket használ, emelkedés/távolság formátumban adhatja meg.
 |
 |
Videó megtekintése: Rugalmas lejtési beállítások
- Az elvezetés lejtésszöge állandó marad az elvezetés mentén előforduló magassági változás után is. A Z-koordináta módosítása esetén, az elvezetés az új magasságon folytatódik, miközben a lejtésszög állandó marad.

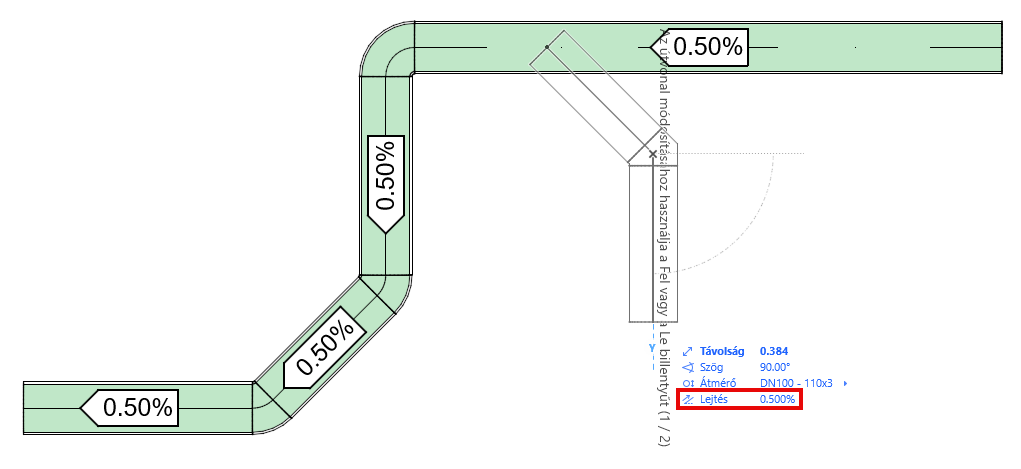

- Az újonnan elágazó elvezetési szakaszok is átveszik az elvezetés lejtésszögét
Lejtés módosítása a kijelölt ponton

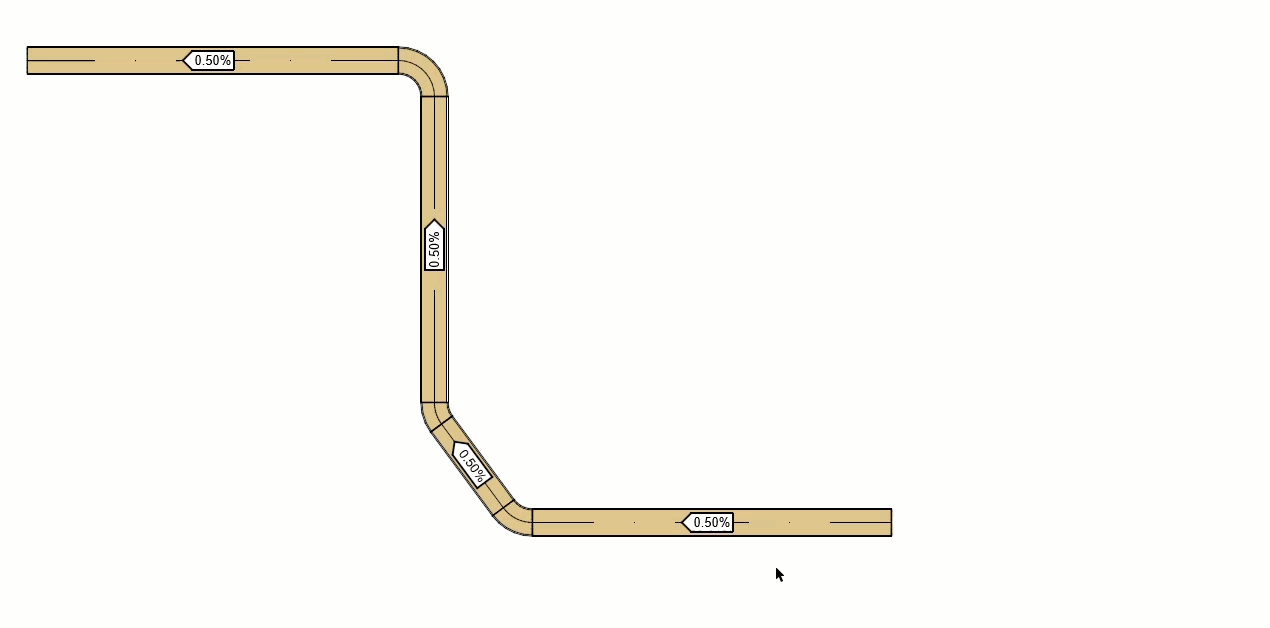

- Válassza ki egy elvezetési elem nyitott végét.
- A mozgó palettából válassza ki a Lejtés módosítása a kijelölt ponton lehetőséget.
- Lépjen be a Követőbe, majd módosítsa a lejtésszög értékét.

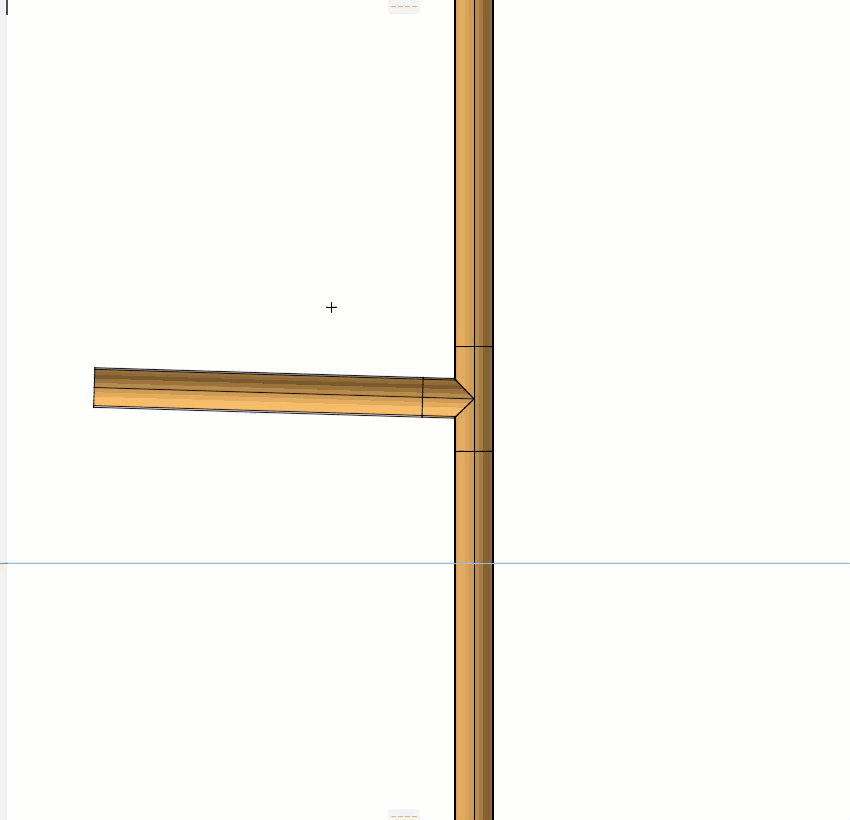

Az elvezetés lejtésszögét könyöknél vagy elágazásnál is módosíthatja:
Az elvezetés magassága nem változik azon a ponton, ahová kattintott.
Lejtésszög visszajelzés

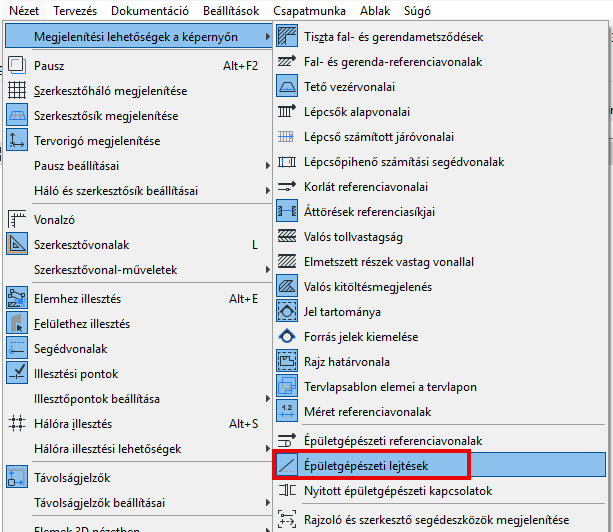

Kapcsolja be az Épületgépészeti lejtések funkciót a Nézet > Megjelenítési lehetőségek a képernyőn menüpontban.
- Az alaprajzon megjelenik a nyomvonal lejtésének iránya és értéke (ez a működési lejtésekkel kapcsolatos visszajelzésre szolgál, és csak legfeljebb 5%-os lejtéseknél jelenik meg)
- A kiválasztott nyomvonalelem esetében az Infó címkén is megjelenik a lejtésszög értéke
A 3D és a Metszet nézetekben a kijelölt nyomvonalelemeknél zöld nyíl jelzi a lejtés irányát:
