Áramkörök

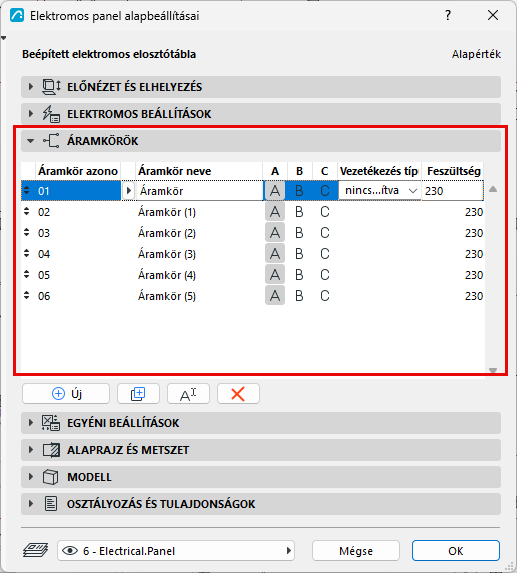

Ezen a panelen hozhat létre elektromos áramköröket a Tervhez. A lista alatti gombokkal új áramköröket hozhat létre, duplikálhatja a listában kiválasztott áramkört, átnevezhet áramköröket, vagy törölheti a kiválasztott áramkört.
Minden létrehozott áramkörnél adja meg a következőket:
Áramkör azonosítója
Automatikusan generálódik az Azonosító előtagja és az Azonosító stílusa mező beállítása alapján.
Áramkör neve
Adja meg az áramkör nevét.
A B C
Ezek a gombok határozzák meg, hogy az A, B és C fázis közül melyiket használja az áramkör. A legtöbb lakóépületterv tipikus áramköreinél áramkörönként egy fázist használnak, ezért válasszon ki egyet közülük.
Ügyeljen a fázisok áramkörök közötti elosztására, hogy a becsült igényelt terhelés megközelítőleg azonos legyen minden fázisban. Válassza ki mindhárom fázist az olyan áramkörökhöz, amelyek erre tervezett elektromos készülékeket tartalmaznak.
Vezetékezés típusa
Válasszon ki egy vezetékezési típust az áramkörhöz, vagy hagyja az értéket a „Nincs beállítva” beállításon. Az elérhető vezetékezési típusok és azok keresztmetszeti területei az Elektromos terv beállításai párbeszédablakban határozhatók meg.
Feszültség
Adja meg az áramkör által használt feszültséget (Voltban – V).
