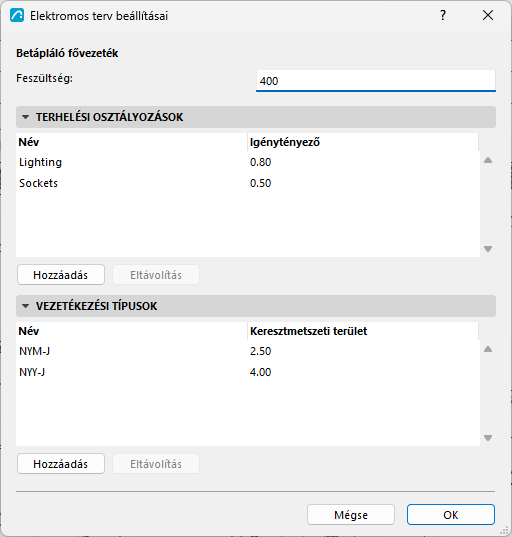

Elektromos terv beállításai
Ebben a párbeszédablakban adhatók meg a tervszintű elektromos beállítások.
Nyissa meg a párbeszédpanelt:
- a Beállítások > Terv beállításai > Elektromos terv beállításai menüparanccsal, vagy
- az Épületgépészeti eszközsorról.
Betápláló fővezeték
Állítsa be a terv fő áramellátásának feszültségét (Voltban – V).
Terhelési osztályozások
Adja meg a tervben szereplő elektromos készülékek által használt terhelési osztályokat. Minden osztályozásnál adja meg a Nevet és az Igénytényezőt.
Megjegyzés: Az Igénytényező általában egy 0 és 1 közötti numerikus érték, ahol az 1 azt jelenti, hogy nincs csökkenés. Ez egy terheléscsoport reális maximális igényének és a teljes beépített (csatlakoztatott) terhelésének az aránya. A beépített terhelés az az elméleti maximum, amely akkor állna elő, ha az összes terhelés egyszerre, teljes teljesítménnyel működne. A számítások során az Igénytényező minden eszközre alkalmazásra kerül: az Elektromos készülék voltamperben (VA) megadott Látszólagos teljesítményét (Terhelését) a Terhelési osztályozásához tartozó Igénytényezővel megszorozva kapjuk meg az Igényterhelést, szintén VA-ban:
Igényterhelés = Látszólagos teljesítmény (Terhelés) * Igénytényező (pl. 15 VA * 0,8 = 12 VA).
Vezetékezési típusok
Adja meg a terv áramkörei által használt vezetékezési típusokat. Mindegyiknek adja meg a Nevét és a Keresztmetszeti területét (négyzetmilliméterben).
