Elektromos panel címkézése

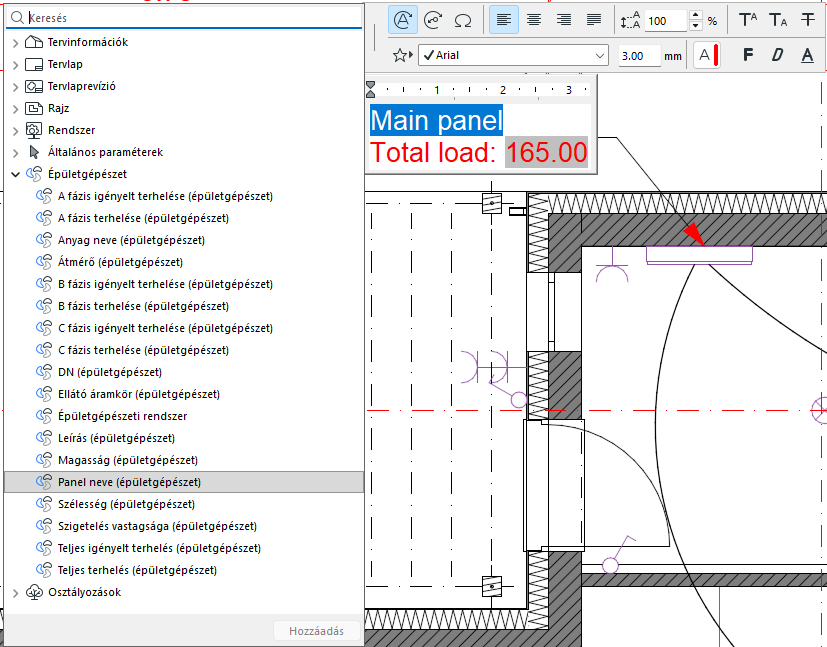

Elektromos panelek esetén a következő Automatikus szöveg paraméterek érhetők el az Épületgépészet kategóriában.

Az Automatikus szöveg paraméterek a következő értékeket adják vissza:

Panel neve - Az Elektromos panel neve. Áramkörök esetén a szülő Panel neve.
A fázis terhelése, B fázis terhelése, C fázis terhelése - A megfelelő fázisra (A, B vagy C) jutó teljes látszólagos teljesítményterhelés. Számítás: Az egyes elektromos készülékek látszólagos teljesítménye egyenlően oszlik meg azon fázisok között, amelyeket az az áramkör használ, amelyhez a készülék tartozik. Az A, B és C fázis terhelése az A fázishoz, a B fázishoz, illetve a C fázishoz rendelt összes terhelésrész összege.

Példa: Egy Elektromos készülék látszólagos teljesítménye 15 VA, és egy olyan áramkörhöz tartozik, amely csak az A fázist használja (az áramkörök és fázisaik egy Elektromos panel elem beállítási párbeszédablakában adhatók meg). A készülék teljes 15 VA-es terhelése hozzáadódik az A fázis terheléséhez. Egy másik elektromos készülék látszólagos teljesítménye 40 VA, és olyan áramkörhöz tartozik, amely az A fázist és a B fázist is használja. A terhelése egyenlően oszlik meg a két fázis között (40 VA ÷ 2), így 20 VA adódik az A fázis terheléséhez és 20 VA a B fázis terheléséhez. A fázis terhelése = 15 + 20 = 35 VA. B fázis terhelése = 20 VA. C fázis terhelése = 0 VA.

Megjegyzés: Ha a Látszólagos teljesítmény jelölőnégyzet nincs bejelölve az eszköznél, vagy ha az eszköz nincs hozzárendelve egyetlen áramkörhöz sem (az Áramellátás mező értéke „Fő”), akkor nem járul hozzá az A, B vagy C fázis terheléséhez.

Teljes terhelés - Az A fázis terhelésének, a B fázis terhelésének és a C fázis terhelésének összege.
A fázis igényelt terhelése, B fázis igényelt terhelése, C fázis igényelt terhelése – A megfelelő fázisra (A, B vagy C) jutó teljes igényelt terhelés. Számítás: Az a látszólagos teljesítmény, amellyel az egyes Elektromos készülékek egy Fázishoz hozzájárulnak, megszorozva az eszköz Terhelési osztályozásának Igénytényezőjével. Az A, B és C fázis igényelt terhelése az A fázishoz, a B fázishoz, illetve a C fázishoz rendelt összes igényelt terhelés összege.

Példa: Egy Elektromos készülék 15 VA-rel növeli az A fázis terhelését. Terhelési osztályozása a „Világítás” értékre van állítva, amelynek az Igénytényezője 0,8 (az Elektromos terv beállításaiban megadottak szerint). A készülék ezért 15 * 0,8 = 12 VA értéket ad hozzá az A fázis igényelt terheléséhez. Egy másik elektromos készülék 20-20 VA-rel járul hozzá az A fázis terheléséhez és a B fázis terheléséhez. A Terhelési osztályozása az „Aljzatok” értékre van állítva, amelynek az Igénytényezője 0,5. Ezért 20 x 0,5 = 10 VA értéket ad hozzá mind az A fázis igényelt terheléséhez, mind a B fázis igényelt terheléséhez.

A fázis igényelt terhelése = 12 + 10 = 22 VA

B fázis igényelt terhelése = 10 VA

C fázis igényelt terhelése = 0 VA

Megjegyzés: Azok az eszközök, amelyek nem járulnak hozzá az A, B vagy C fázis terheléséhez, az A, B vagy C fázis igényelt terheléséhez sem járulnak hozzá.

Teljes igényelt terhelés - Az A fázis igényelt terhelésének, a B fázis igényelt terhelésének és a C fázis igényelt terhelésének összege.
