BIMx Hipermodell publikálása: Publikálási módszer (részletes módszer)

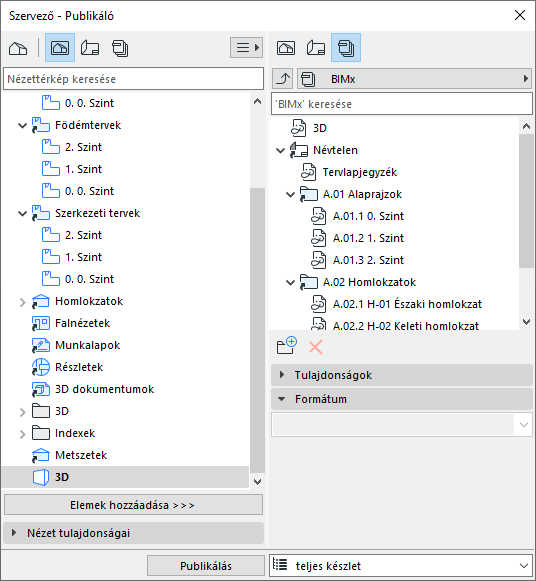

1. lépés: Publikálási készlet létrehozása

A Publikáló Szervező módjában hozza létre a kívánt Publikálási készletet.

Lásd még: Publikáló.

• Összeállíthatja a nézetek kombinációját (beleértve a kamera útvonalát is, amennyiben szükséges), a tervlapokat vagy alcsoportokat és tetszőleges számú 3D nézetet a Hipermodellbe való felvételhez
• Optimalizálja az egyes 3D nézetek tartalmát - például a részleges szerkezetmegjelenítés, a fóliacsoportok vagy a kijelölő használatával a 3D nézetek korlátozására.





2. lépés: Publikálási tulajdonságok beállítása

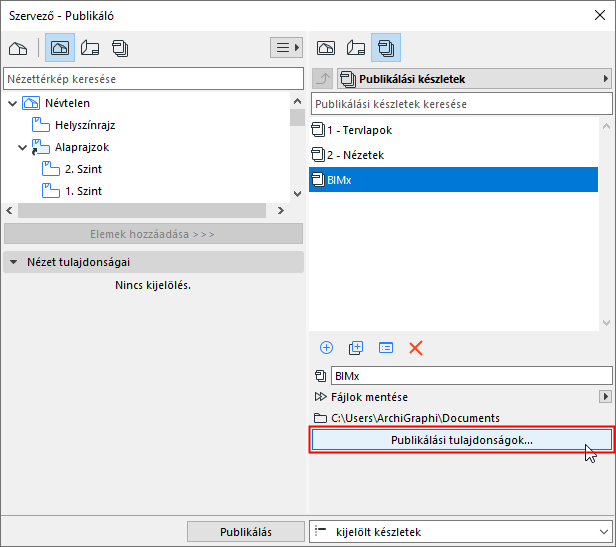

Nyissa meg a Publikálási tulajdonságok párbeszédpanelt.

Adja meg, hogyan kívánja publikálni a hipermodellt: Feltöltés vagy Mentés.

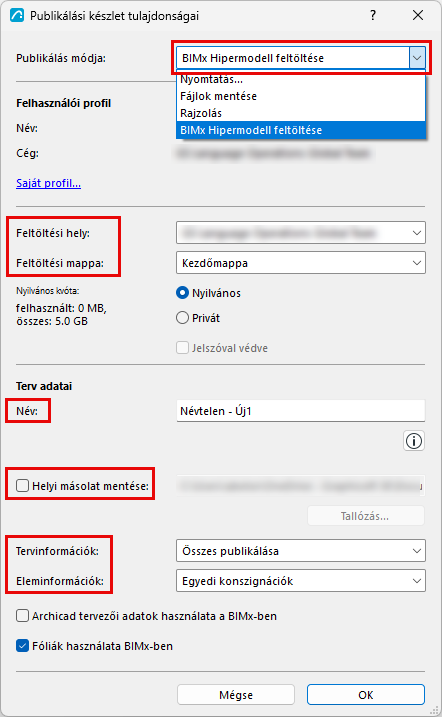

BIMx Hipermodell feltöltése

Válassza ezt a publikálási módot, ha a fájlt fel kívánja tölteni a BIMx modellküldés oldalra bimx.graphisoft.com.

• Jelentkezzen be a Graphisoft-fiókjába, ha ez még nem trötént meg.

  Ha még nincs fiókja, kérjük, regisztráljon a megjelenő párbeszédpanelen.

• Feltöltés ide: Adja meg a vállalati vagy a saját tárhelyet.
• Ebbe a mappába: Válassza ki, hogy nyilvánosan hozzáférhető helyre vagy személyes mappába tölti-e fel. Ha a személyes mappát választja, tetszés szerint jelszóval védheti a fájlt. A szabad tárterület balra látható.
  Megjegyzés: A Privát mappába opció csak a céges tárhelyen, azoknál a felhasználóknál elérhető, akik az Archicadet Szoftverkarbantartási szerződéssel (SSA) használják.
• Név: A hipermodell fájl tetszés szerint átnevezhető.
• Helyi másolat mentése: Jelölje be ezt a négyzetet, ha a hipermodellt nemcsak a BIMx modellküldés oldalra kívánja feltölteni, hanem helyi példányt is szeretne menteni belőle, és adja meg a célfájl útvonalát.
• Teamwork Status

  Lásd 3. lépés: Infó készlet.

• Eleminformációk

  Lásd 3. lépés: Infó készlet.

• Archicad tervezői adatok használata a BIMx-ben

  Lásd 4. lépés: Szerzői információk bejegyzése.

• Fóliák használata BIMx-ben: Alapértelmezés szerint be van jelölve.
• Az Archicad tervben lévő fóliák hierarchiája a BIMx-ben is megtekinthető
• Fóliák használata a 3D BIMx modell elemeinek megjelenítéséhez vagy elrejtéséhez

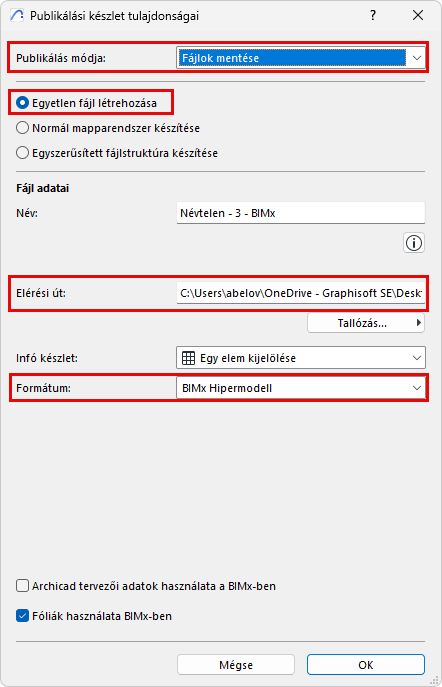

BIMx Hipermodell mentése

• Válassza a Fájlok mentése publikálási módot
• Válassza az Egyetlen fájl létrehozása lehetőséget
• Elérési út: adja meg a célhelyet
• Válassza a BIMx Hipermodell formátumot

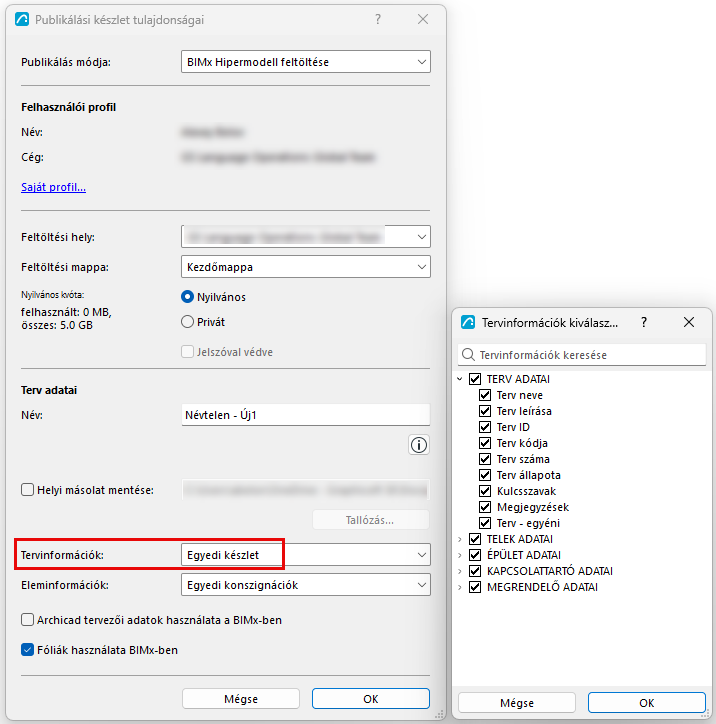

3. lépés: Teamwork Status

A Tervinformációk előugró menüben állítható be, hogy az Interaktív elemkonszignációk alapján a modellelem mely adatai legyenek láthatók a BIMx modellt megtekintők számára. Választhatja azt, hogy az összest, egyiket sem, vagy egy egyéni halmazt visz át.

Az elérhető adatok a Tervinformációk párbeszédablakban megadott beállításnak felelnek meg.

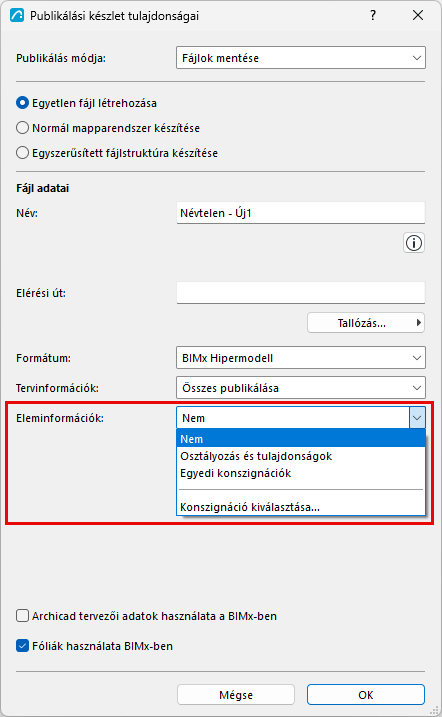

4. lépés: Eleminformációk

Az Infókészlet előugró menüben állítható be, hogy az Interaktív elemkonszignációk alapján a modellelem mely adatai legyenek elérhetők a BIMx modellt megtekintők számára:

• Az Osztályozás és Tulajdonságok opció az Elembeállítások párbeszédpanel Osztályozás és Tulajdonságok panelén az egyes elemekhez megadott adatokat használja.
• Válassza a Nincs opciót, ha nem szeretné, hogy a fogadó fél megjelenítse az eleminformációkat (pl. ha a fogadó fél a modellgeometriát egészben tekinti meg, ezért nincs szüksége információkra a különböző összetevő elemekről).

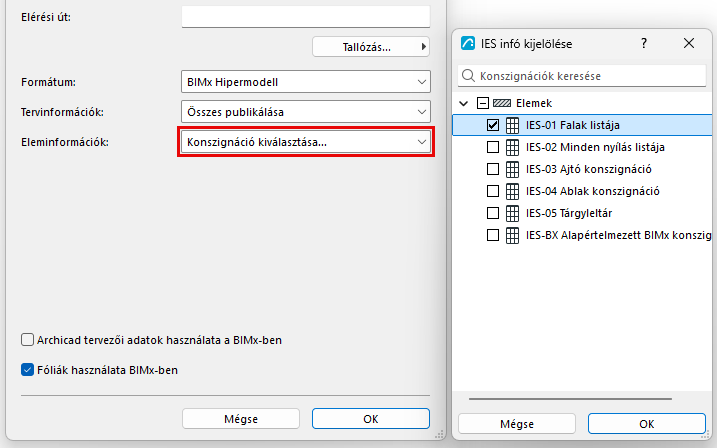

• Konszignáció kiválasztása: Ha erre az opcióra kattint, a megnyíló ablakban kiválaszthat egy vagy több elemkonszignáció sémát. A BIMx modell a kiválasztott konszignáció(k)ban meghatározott adatokat használja majd.

  Mivel itt egy vagy több konszignáció választható, szükség lehet az exportált egyedi adatok konszignációkra osztására (például elemtípus szerint). Így felgyorsul a frissítés és a publikálás, valamint az adatok kezelése is könnyebb.





• A Alapérték BIMx kimenet esetén opció az Interaktív elemkonszignációban az adott néven megadott adatokat használja. Ez a konszignáció az alapértelmezett Archicad sablonban található (nemzetközi piac esetén), de a konszignációs séma igény szerint módosítható, illetve bármilyen másik konszignáció(k) is választható(k).

4. lépés: Szerzői információk bejegyzése

Jelölje be ezt a négyzetet, ha meg kívánja jeleníteni a tervező nevét a hipermodell BIMx alkalmazásban történő megnyitásakor.

Ehhez először meg kell adnia az információt az Archicad Fájl > Infó > Terv előnézete és tervezői adatok BIMx-ben menüpontjában.

Lásd Tervezői adatok a BIMx-ben.

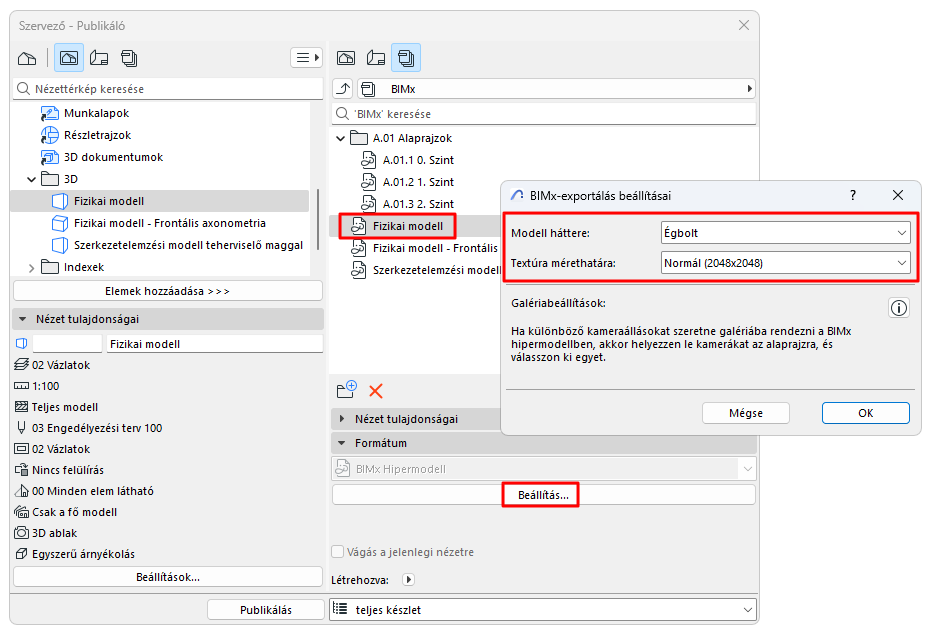

5. lépés: A BIMx exportálás beállításainak megadása - minden 3D nézet számára

A Publikálási készletből: válasszon ki egy 3D nézetet, majd kattintson a Beállítások gombra.

Modell háttere

Válasszon hátteret a 3D modell BIMx-ben való megjelenítéséhez.

Az „Égbolt" az alapértelmezett BIMx háttér.

Textúra mérethatára

A 3D modell textúráival látványos vizuális hatások kelthetők, ugyanakkor befolyásolják a modell méretét és az exportálási sebességet is.

Szükség szerint állítsa vissza a „Normál” alapértelmezett határértéket:

• alacsonyabb értékkel csökkenthető az exportálási idő és a modell mérete
• a magasabb érték részletesebb látványt eredményezhet (azonban a fájlméret is nagyobb).

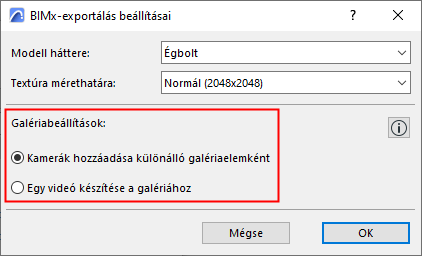

6. lépés: Galériabeállítások a kameraútvonalhoz

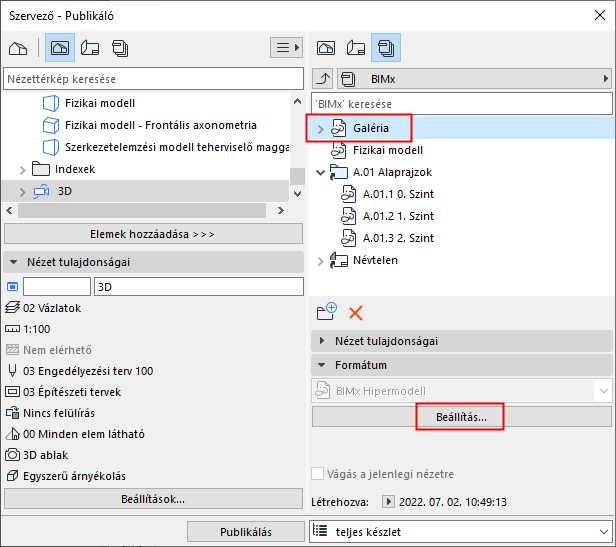

Ha a Publikálási készlet tartalmaz kameraútvonalat: válassza ki a kameraútvonalat a Szervezőből a Galéria lehetőségek beállításához.

• Kamerák hozzáadása különálló galériaelemként: Az aktuális Archicad kameraútvonalon található összes kamerából különálló galériaelem (kép nézőpont) készül. (A BIMx-ben ezeket a galériaelemeket ezt követően egy prezentációban kombinálhatja majd.)
• Videó készítése a galériába: Egyetlen videó típusú galéria elem készül a jelenlegi Archicad kamera útvonalból.

6. lépés: A publikálási folyamat

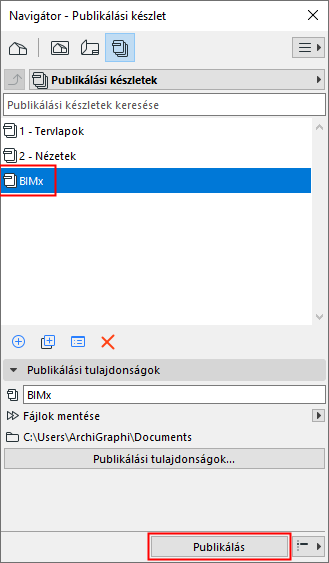

Válassza a Publikálási készletet a Publikálóban, majd kattintson a Publikálás lehetőségre.

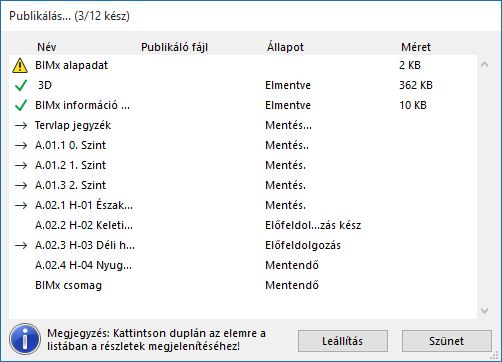

A Publikálás párbeszédablak jelenik meg:

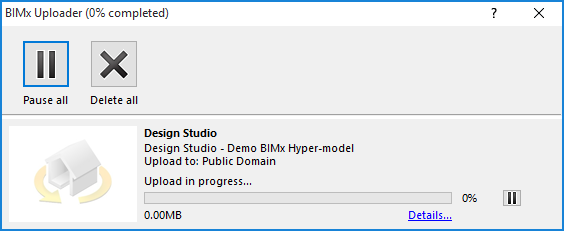

Ha a BIMx modell átviteli oldalra tölti fel a BIMx hipermodellt, a BIMx feltöltő is látható, melyen követhető a feltöltés állapota. Ha szükséges, ebben a párbeszédablakban állíthatja le a feltöltést, illetve indíthatja újra a folyamatot.

További információért kattintson a Részletek gombra.
