Hőtechnikai tömbök lap

Az Energetikai elemzés elvégzéséhez az Archicad helyiségeket ún. hőtechnikai tömbökké (energetikai zónákká) kell összevonni. A hőtechnikai tömb az épület egy vagy több helyiségének vagy terének összessége, melyek fűtési vagy hűtési (más néven hőfokszabályozási) igényei megegyeznek. Az Archicad épületenergetikai modelljében a hőtechnikai tömbök csoportba rendezett 3D helyiségek formájában jelennek meg.

A Modell ellenőrzés paletta Hőtechnikai tömbök oldalán az egyes energetikai zónák és azok vonatkozó tulajdonságai láthatók.

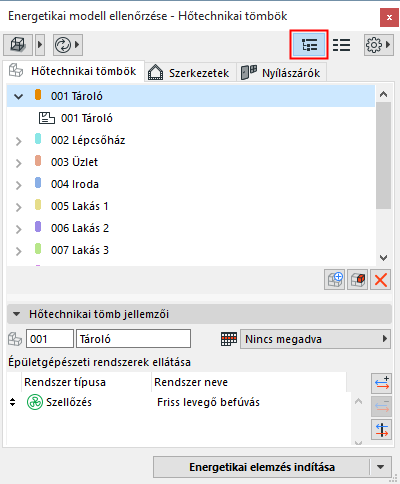

Fastruktúra nézetben a felhasználók a hőtechnikai tömböket alkotó helyiségeket is láthatják, ha rákattintanak a legördülő nyílra a hőtechnikai tömb neve mellett. A kijelölt hőtechnikai tömb tulajdonságai az oldal alján találhatók, a Hőtechnikai tömb jellemzői részben.



Hőtechnikai tömbök létrehozása

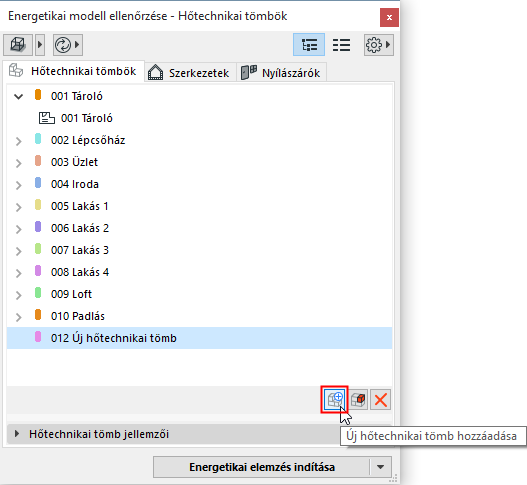

Új hőtechnikai tömb létrehozásához használja az Új hőtechnikai tömb hozzáadása gombot. A név és az azonosító a listában adható meg.



Helyiségeket az alábbi módon rendelhet hőtechnikai tömbökhöz:

  • 3D helyiségek áthúzása egy hőtechnikai tömbre (Fastruktúra nézetben)
  • a Feltétel alapú kiválasztás parancs alkalmazása a Helyiség kijelöléséhez és a hőtechnikai tömbhöz adásához (Lista nézetben)
    Megjegyzés: Az egyes hőtechnikai tömböket kizárólag szomszédos helyiségek alkothatják.

Hőtechnikai tömb adatok

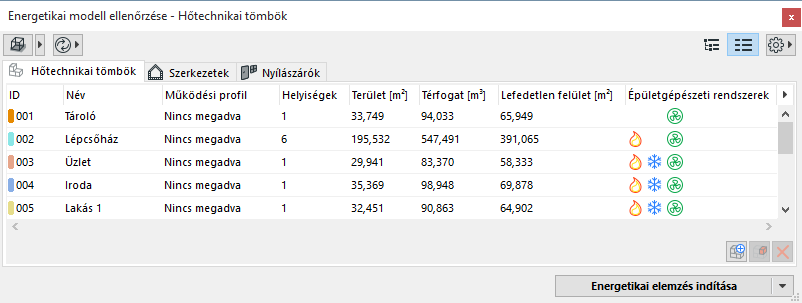

A Hőtechnikai tömbök oldal táblázatos formában vagy fastruktúra nézetben jeleníthető meg. Az oldalon két adattípus található:

  • Archicad modell adattípusok (közvetlenül a BIM-ből):

    Hőtechnikai tömböknél: helyiségek száma, padlófelület, térfogat, fedetlen felület

  • További adattípusok (amelyeket a felhasználó rendelt hozzá a hőtechnikai tömbök lista bejegyzéseihez):

    Hőtechnikai tömb azonosítója és neve, működési profil, épületrendszerek.

    Lásd még Hőtechnikai tömbök tulajdonságainak beállítása (Energetikai elemzés).
