BIM tartalom importálása

A parancs segítségével a külső (PLN, PLA vagy TPL formátumú) tervfájlban létrehozott BIM adatok egyetlen lépésben importálhatók.

A következő BIM tartalom importálásra kerül:

• Osztályozási rendszer
• Az adott osztályozási rendszerhez tartozó tulajdonságok
• Az IFC fordító adott osztályozási rendszerre hivatkozó megfeleltetési beállításkészletei:
• Típusmegfeleltetés IFC importáláshoz
• Típusmegfeleltetés IFC exportáláshoz
• Tulajdonságmegfeleltetés IFC exportáláshoz
• Tulajdonságmegfeleltetés IFC importáláshoz

BIM tartalom importálása tervfájlból

A BIM tartalom importálása paranccsal megkereshető az a korábban készített vagy letöltött projektfájl, amely tartalmazza a szükséges osztályozási rendszert vagy egyéb meghatározásokat.

1. Nyissa meg a Fájl > Együttműködés > Osztályozások és tulajdonságok > BIM tartalom importálása menüpontot.
2. A megnyíló BIM adatok összefűzése párbeszédablakban keresse meg azt az a tervfájlt (PLN, PLA vagy TPL kiterjesztéssel), amely tartalmazza a szükséges osztályozást, tulajdonságot vagy IFC fordító leképezés meghatározásokat.
3. Az adatok importálásához kattintson a Megnyitás lehetőségre.

   Lásd mégA BIM tartalom letöltésének és importálásának feltételei, lent.

BIM adatfájlt letöltése a weboldalról

Ezzel a paranccsal megkereshet és letölthet egy előre meghatározott fájlt.

A különböző nemzetközi szabványok szerint létrehozott fájlok a Graphisoft weboldalán elérhetők https://www.graphisoft.com/downloads//BIM_Data.html

1. Nyissa meg a Fájl > Együttműködés > Osztályozások és tulajdonságok > BIM tartalom letöltése menüpontot.

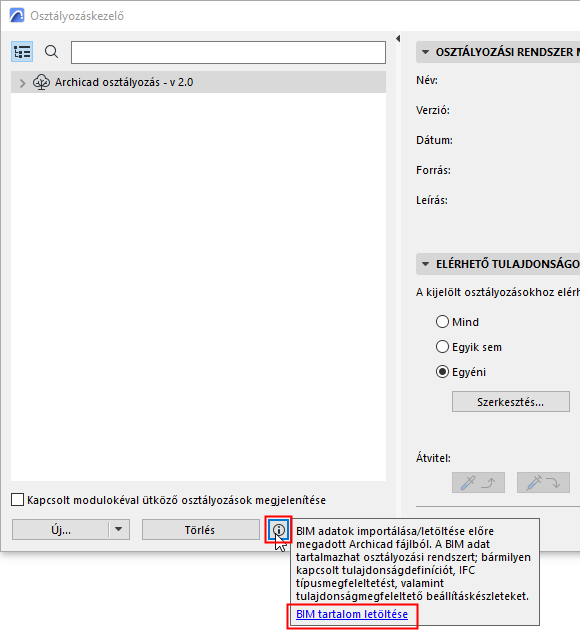

   A hivatkozás a következő helyekről is elérhető:

   • Osztályozáskezelő
   • Tulajdonságkezelő
   • IFC fordítók párbeszédablak





2. Használatakor megnyílik a Graphisoft weboldala, ahol kiválaszthatja a szabványos osztályozási, tulajdonság- vagy leképezési meghatározásokat tartalmazó fájlt.
3. Töltse le a fájlt egy tetszőleges helyre.
4. A letöltött fájl helyének megadásához és importálásához használja a Fájl > Együttműködés > Osztályozások és tulajdonságok > BIM tartalom importálása parancsot.

A BIM tartalom letöltésének és importálásának feltételei

Az importálás csak akkor végezhető el, ha az importált adatok egyike sem található meg a fogadó tervben. Ha az adatok már léteznek, a program jelzi, hogy az importálás nem sikerült.

Az MEP Designer Jelentés ablakában láthatók azok az adatok, amelyeknél a program ütközést észlelt (görgessen el az ablak aljára).

Ilyen esetben törölje a duplikált adatokat a tervből, majd kattintson ismét a BIM tartalom importálása parancsra.
