CAD-formátumok (Megnyitás)

DWF fájl (.dwf)

A „Drawing Web Format” az Autodesk 2D-s vektoros képformátuma.

A DWF fájl az összes rajzi elemet tartalmazza, az alább felsorolt néhány kivétellel és korlátozással:

  • Képek: a formátum korlátai miatt csak a tiszta képek írhatók DWF fájlformátumba.
  • Kamerákat nem tartalmaz.

DXF/DWG fájl (.dxf, .dwg)

Az MEP Designer minden DWG fájlformátumot megnyit az AutoCAD 2000-től kezdve.

A Fájl > Megnyitás menüpontban válassza ki a DXF vagy DWG fájlformátumot. A Beállítások gombbal megnyithatja a DXF–DWG fordítás beállítása párbeszédpanelt.

A részleteket lásd: DWG/DXF fájlok megnyitása.

Ugyanakkor legtöbb esetben nem kell beállítania az átalakítást, mert az alapértelmezett beállítás is a kívánt eredményt adja a DXF/DWG fájl megnyitásakor.

Megjegyzés: Ha AutoCAD-ben dolgozik, és olyan DWG fájlt nyit meg, amely eredetileg MEP Designerben lett elmentve, figyelmeztető üzenet jelenhet meg. Ennek ellenére folytassa a munkát a mentett DWG-vel az AutoCAD-ben – ez nem okozhat stabilitási gondokat.

MicroStation Design fájl (.dgn) - 7-es vagy 8-as verzió

Alkalmazza az alábbiak egyikét:

  • Válassza a Fájl > Külső tartalom > Külső rajz elhelyezése parancsot, és jelöljön ki egy MicroStation Design File (.dgn) fájlt (7-es vagy 8-as verzió)
  • Válassza a Fájl > Megnyitás parancsot, és jelöljön ki egy MicroStation Design File (.dgn) fájlt (7-es vagy 8-as verzió)
  • A Fogd és vidd paranccsal importáljon egy .dgn fájlt az aktuális tervbe.

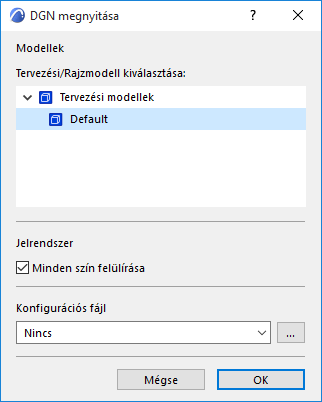

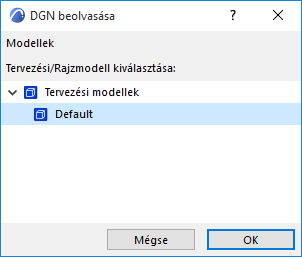

Adja meg a beállításokat a DGN megnyitása vagy a DGN importálása párbeszédablakban:

ImportDGN.png    DGNOpen.png

Modell tervezése/rajzolása

Jelölje ki a DGN modellben lévő valamelyik modellt az előugró ablakban (ha az több modellt tartalmaz).

Jelrendszer

Minden szín felülírása: a terv tollkészletének felülírása a DGN színtábla szerint.

Megjegyzés: ha bejelöli ezt a négyzetet, konfigurációs fájl használatakor annak meghatározásai felülírják a tollkészletet.

Konfigurációs fájl

Opcionális. Az alapértelmezett konfigurációs fájl (txt) az MEP Designer Alapérték mappában található. A vállalati szabványoknak megfelelő konverziók biztosítása érdekében használjon vagy hozzon létre konfigurációs fájl.

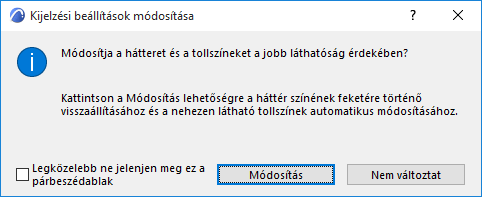

Háttérszínek láthatósága

Ha a DGN fájl megnyitásához a Fájl > Megnyitás parancsot használta: megjelenik egy párbeszédablak, amelyben a háttér színe feketére módosítható.



Lásd még a Mentés MicroStation Design fájl (.dgn) - 7-es verzió-ként.
