3D modell exportálása Revit 3D geometriaként

Ezzel a paranccsal exportálható a 3D modell tartalma Revitbe, mely során pontos geometriájú (így többek között valós színű) és tulajdonságú RVT tárgyak jönnek létre.

1. Nyissa meg az exportálandó nézetet tartalmazó 3D ablakot. A nézetbeállítások (a részleges szerkezetmegjelenítést is beleértve) hatással vannak az exportált tárgy tartalmára. A grafikus felülírásokat nem veszi figyelembe.
2. Alkalmazza az alábbiak egyikét:

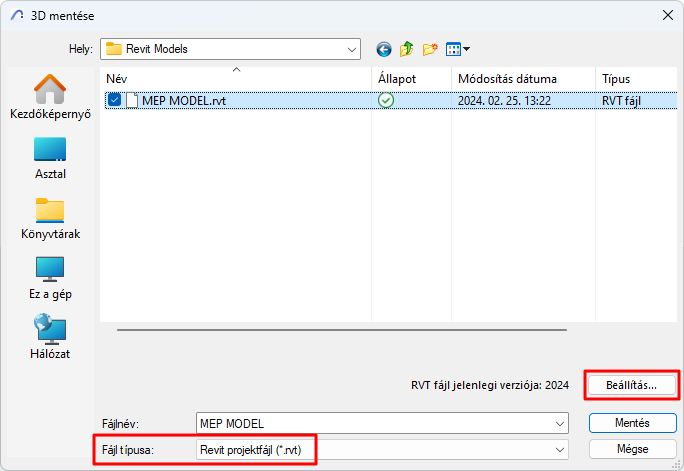

   • Használja a Fájl > Mentés másként lehetőséget, és válassza ki az RVT fájl formátumát.

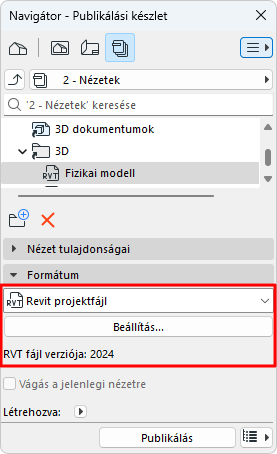

   • Adja hozzá a 3D nézetet a publikálási készlethez, és formátumánál válassza a Revit tervfájl lehetőséget.



     Mentse a fájlt RVT formátumban, vagy publikálja a nézetet RVT formátumban

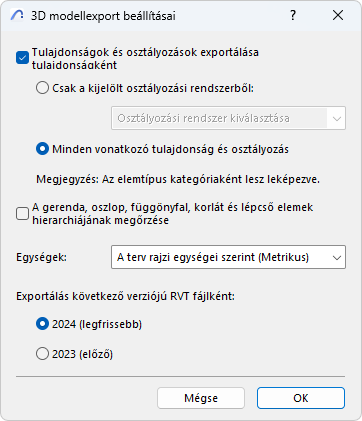

3. Kattintson a Beállítások lehetőségre, ekkor megnyílik a 3D modellexport beállításai párbeszédablak.





   • Tulajdonságok és osztályozások exportálása tulajdonságként: Jelölje be ezt a lehetőséget az osztályozási és tulajdonságadatok exportált modellhez történő hozzáadásához. Mivel a Revit nem támogatja a többszörös osztályozást, az alábbi beállításoknál adható meg, mely tulajdonságokat (vagy osztályozásokat) kívánja exportálni.
     • Csak a kijelölt osztályozási rendszerből: Válasszon egy osztályozási rendszert annak tulajdonságainak exportálásához exportált elemekkel. A program a többi osztályozási rendszer tulajdonságait nem exportálja.
     • Minden vonatkozó tulajdonság és osztályozás: A program az exportált elemek összes tulajdonságát figyelembe veszi. A program az exportált elemek összes osztályozási rendszerét is figyelembe veszi, azonban azokat Revitben tulajdonságként kezeli.
       Megjegyzés: Az exportált elemek leképezése Revitben kategóriaként történik, az MEP Designer elemtípus szerint.
   • A gerenda, oszlop, függönyfal, korlát és lépcső elemek hierarchiájának megőrzése: Jelölje be ezt a lehetőséget, ha ezeket az elemtípusokat egyszerű elemként kívánja exportálni. Ne jelölje be a négyzetet, ha hierarchikus elemkészletként kívánja azokat exportálni (például: az exportált függönyfal külön keret és panel elemekkel rendelkezik majd).
   • Mértékegységek: Válassza  A terv rajzi egységei szerint lehetőséget az exportált modellelemekre vonatkozó metrikus vagy angolszász mértékegységek automatikus meghatározásához, vagy állítsa be azokat manuálisan.
   • Fájl verzió: Válassza ki a kívánt Revit-verziót a mentéshez.

     Note:

     • A program nem exportálja az olyan 2D adatokat, mint a rajzok vagy tervlapok.
     • A program nem exportálja a GDL könyvtári elemek paramétereit
     • A program nem exportálja a terv és szint adatait.
     • Interferencia ellenőrzése (ütközésvizsgálat) alkalmazható Revitben az exportált RVT fájlra.
     • A helyiségek exportálása kizárólag azok 3D megjelenítésével történik; így azokból nem jönnek létre automatikusan Revit helyiségek.
     • Az elemek exportálása úgynevezett Revit DirectShape (együttműködési) elemként történik. Hivatkozási modellelemként használhatók. Ezért az exportált fal nem átfogó natív funkciókkal rendelkező fal, hanem csak hivatkozott falelem.
     • Az exportált geometriák le vannak zárva és zárolva vannak; nem módosíthatók.
     • A DirectShape elemek Revitben nem tartalmaznak anyagokat, csak színeket (átlátszóságot is beleértve); ezért csak felületek exportálhatók (és építőanyagok nem).
