Exportálás Artlantisba

A modellt az Artlantis fájlformátumban is exportálhatja az erre a célra kifejlesztett plug-inek segítségével. Átviheti a geometriát, a textúrákat, a perspektivikus kamerákat, a napot, a fényeket és a rétegeket.

Az export plug-in igény szerint itt érhető el: Artlantis Együttműködés az Archicaddel

Exportálás módja

  1. A perspektíva 3D nézetének megjelenítése az Archicadben.
  2. Válassza a Fájl > Mentés mint... parancsot.
  3. A fájlformátumok listájában válassza ki az Artlantis (*.atl) kívánt verzióját.

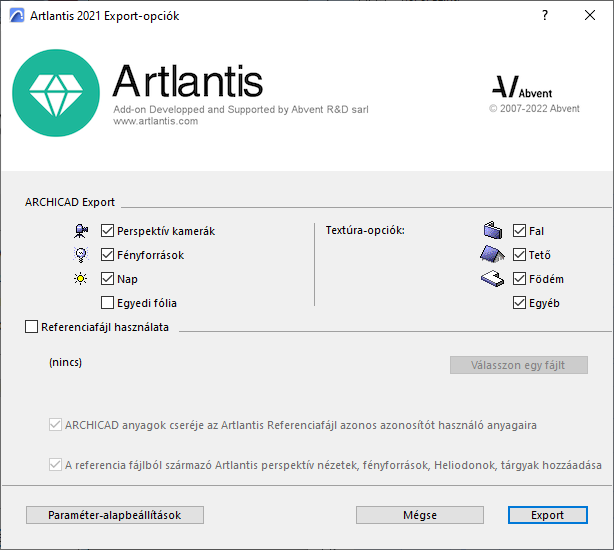

  4. A Mentés gombra kattintva megjelenik az Exportálás párbeszédpanel.

Ebben a párbeszédablakban exportálható új Artlantis fájl, vagy frissíthető az Artlantis programba már elküldött .atl fájl.



Új fájl létrehozása

Jelölje meg az importálandó elemeket.

  • Perspektív kamerák: Minden MEP Designerben létrehozott kamera megjelenik az Artlantis kamera listájában.
  • Fényforrások*: Minden, a tervbe beillesztett fényforrás megjelenik az Artlantis fényforrás listájában.
  • Nap*: A heliodon (földrajzi helyzet, dátum és idő) megjelenik az Artlantis heliodonok listájában.
  • Egyéni fólia: ha ez az opció be van jelölve, minden Archicad fólia egyetlen fóliára kerül exportálásra az Artlantisba. Ha ez az opció nincs bejelölve, az összes Archicad fólia exportálásra kerül az Artlantis fólia listájába.

    *Megjegyzés: Ha a Fényforrások vagy a Nap opció nem aktív az exportálás párbeszédpanelen, akkor nyissa meg a Fényképezés beállítások párbeszédablakát (Dokumentumok > Kreatív látványtervezés), aktiválja az Alap renderelő motort, majd kapcsolja BE a megfelelő fényforrást.

  • Textúra opciók Fal, Tető, Födém, Egyéb*: az anyagokhoz kapcsolódó felületek exportálásra kerülnek.

    *Megjegyzés: Az Egyéb opció olyan eszközöket tartalmaz, mint az Oszlop, Gerenda, Lépcső, Ajtó, Ablak, valamint a Felületháló és a Tárgy.

Egy korábban az Artlantisba küldött .atl fájl frissítése

Valamennyi, az Új fájl létrehozása bekezdésben leírt kapcsoló itt is érvényes!

  1. Válassza a Referencia fájl használata lehetőséget.
  2. Kattintson a Válasszon egy fájlt gombra.
  3. Válassza ki az .atl referencia fájlt.

Beállítások...

  • Archicad anyagok cseréje az Artlantis referencia fájl azonos azonosítót használó anyagaira
  • A referencia fájlból származó Artlantis perspektív nézetek, fényforrások, Heliodonok, tárgyak hozzáadása

Ha a fentiek közül bármelyik lehetőség ki van jelölve:

Az MEP Designer Terv új elemei (geometria, nézőpontok, lámpák, heliodon) csak akkor kerülnek exportálásra, ha nem részei a referencia fájlnak.

Megjegyzés az íves elemek exportálásával kapcsolatban

Alapértelmezésben az Artlantisba exportált íves elemek soha nem kerülnek elsimításra. Az ívek Artlantisban való elsimításához válassza a Shader eszköz lap Haladó paraméterek mezőjét, itt válassza ki a szükséges anyagot, majd befejezésképpen használja a Simaság csúszkát.
