Elemfeltételek meghatározása IFC adatok segítségével

Az elemfeltételeknél a következő funkciókban lehetnek IFC adatok:

• Feltétel alapú kiválasztás
• Elemek lefoglalása feltétellel (Csapatmunka)
• Interaktív konszignáció sémák – az aktuális tervelemekhez rendelt IFC adatokat listázzák

Ezekben a párbeszédablakokban:

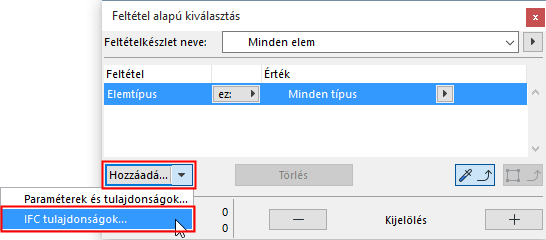

1. Az elemkritériumok meghatározásakor válassza az „IFC tulajdonságok” lehetőséget a „Hozzáadás” előugró listából.





2. Ekkor megjelenik az IFC tulajdonságok kiválasztása párbeszédablak.

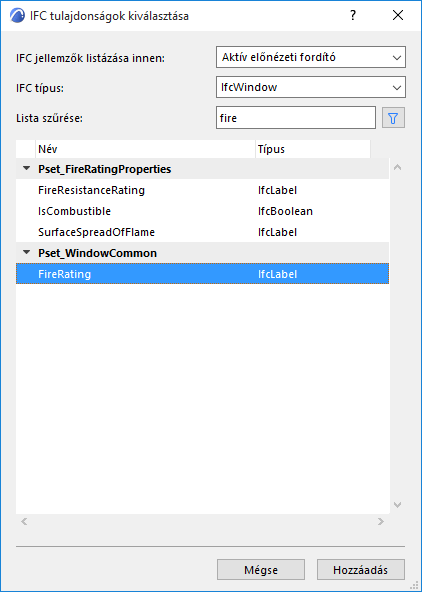

   IFC tulajdonságok kiválasztása

   Itt a tervelemekhez hozzáadott összes IFC adat megtalálható.

   A megjelenített adatok szűkítése:

   • Az IFC tulajdonságok beszúrása az Aktív előnézeti fordítóból (a tervben jelenleg használtakkal szemben). Például, szükség lehet olyan Feltétel alapú kiválasztás megadására, amely olyan tulajdonságokra is szűr (pl. Tűzgátlási osztály), amelyek nem találhatók meg a tervben;
   • Csak a kijelölt IFC típus IFC adatainak keresése; és/vagy
   • Keresés IFC adatokra, bármilyen szöveges karakterlánc begépelésével a „Szűrő lista” mezőben.





3. Jelölje ki az elemfeltételként használni kívánt IFC adatokat. Kattintson a Hozzáad gombra.
   • Lehetősége van többszörös kijelölésre.
   • Ha kiválaszt egy tulajdonságkészletet a listáról, az abban lévő összes tulajdonság hozzáadódik a feltételhez.
   • Ha kiválaszt egy Attribútumok mappát vagy egy Osztályozási hivatkozások mappát, akkor a mappában lévő összes elem hozzáadódik a kritériumhoz.

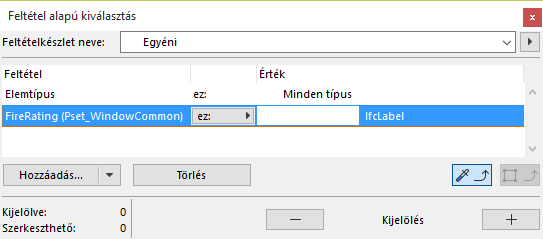

4. Definiáljon operátorokat és értékeket a kritériumokhoz, típusuk szerint (címke, egész szám, logikai változó stb.)

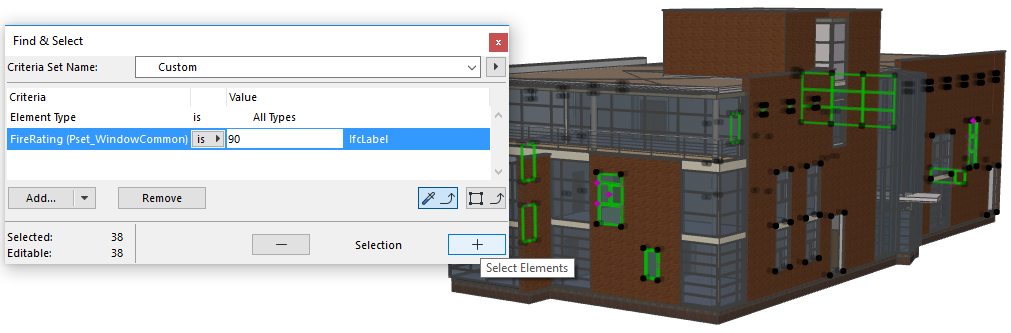

   Megjegyzés: Feltétel alapú kiválasztás esetén: Az IFC adat kritériumhoz értékeket kaphat a modellből a Beállítások felvétele és Beállítások másolása eszközök alkalmazásával az azonos IFC adattípus tulajdonos elemére.





IFC tulajdonságok használata az interaktív elemkonszignáció elrendezéseinél

• Ha kiválaszt egy tulajdonságkészletet a listáról, az abban lévő összes tulajdonság mezőnként hozzáadódik.
• Ha az „IFC hozzárendelés” opciót választja a konszignáció mező paramétereként, a táblázatban megjelenik (nem szerkeszthető formában) az összes olyan IFC hozzárendelés (azok csoportja), amelyhez az elem tartozik. Ha az elemhez több hozzárendelés tartozik, mindegyik megjelenik a listában egy „;” jellel elválasztva.
• Ha kilistázza egy elem „IFC elemtípus” adatait, a konszignáció táblázatban két oszlop lesz: az „IFC elemtípus - típus” (azaz „IfcWallType”) és „IFC elemtípus - név”) (az IFC elemtípus névattribútuma).

IFC adattípusok használata elemfeltételként

A feltétel vagy mező kijelölő kezelőfelületről (pl. a Feltétel alapú kiválasztás párbeszédablak)

1. Kattintson a Hozzáadás gombra.

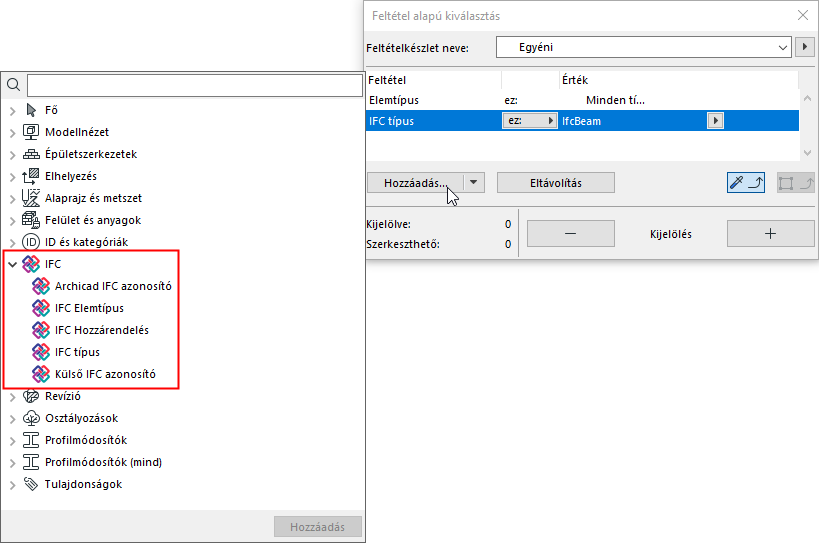

2. Válasszon IFC adattípust a megjelenő Tulajdonságok listáról:





   • Archicad IFC azonosító (Az egyes elemekhez automatikusan hozzárendelt GlobalID IFC attribútum)
   • Külső IFC azonosító (az IFC importálás során az egyes elemekhez rendelt GlobalId IFC attribútum)
   • IFC Hozzárendelés, pl. IFC Csoport.
   • IFC típus (lásd lentebb)
   • IFC Elemtípus, pl. IfcColumnType.

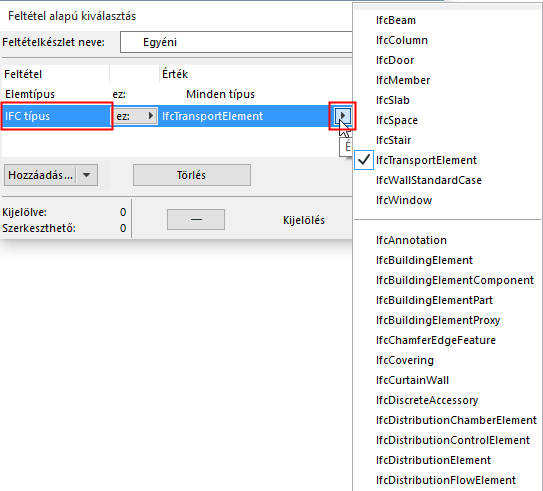

3. IFC elemtípusok számára: a lista megoszlik a tervben elérhető összes típus (a vonal felett) és a megjeleníthető és modellezhető összes típus (a vonal alatt) között.





Az IFC elemtípus listája tartalmaz egy úgynevezett „szülő” elemtípust (ezek gyűjtő elemek, amelyek az egyéb elemek felett helyezkednek el az IFC elemek hierarchiájában) - ilyen például az IfcBuildingElement.

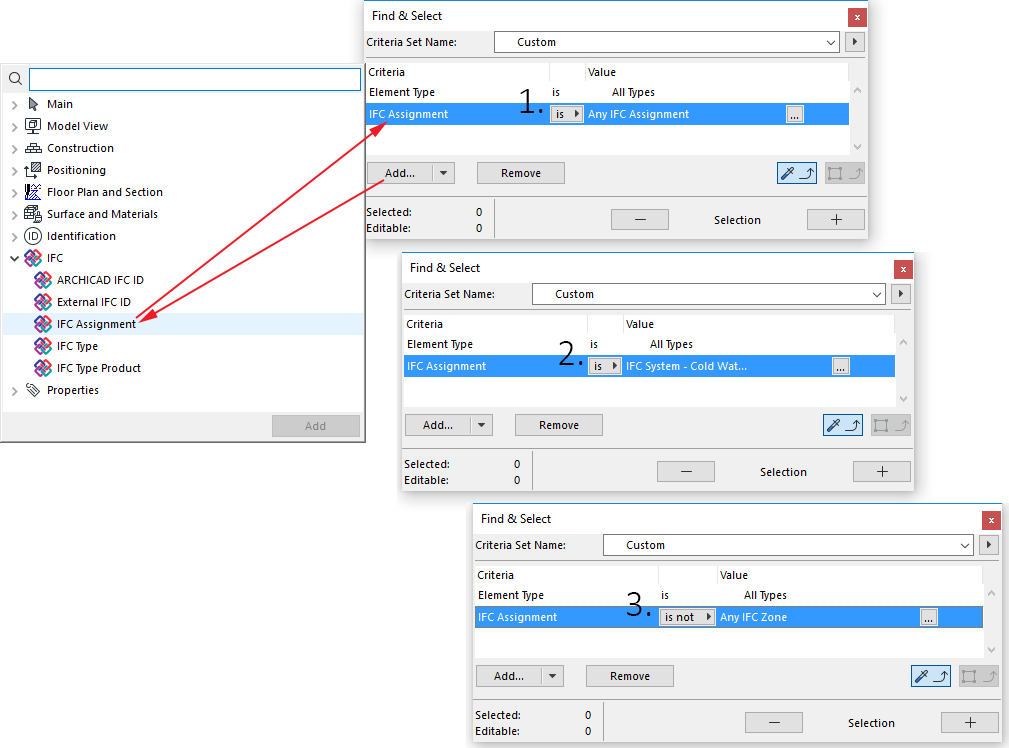

Példák a Feltétel alapú kiválasztás funkció használatára IFC adatok feltételként történő alkalmazásával:

1. Tetszőleges hozzárendeléshez tartozó összes elem listázása.
2. Adott IFC rendszer összes elemének listázása.
3. Az összes olyan helyiség listázása, amelyet még nem rendelt IFC helyiséghez.





   Megjegyzés: Feltétel alapú kiválasztás esetén: a „Beállítások felvétele” funkció nem működik az IFC hozzárendelés és IFC elemtípus keresési feltétel esetén.
