Geometriakonverzió IFC importáláshoz

Fájl > Együttműködés > IFC > IFC fordítók

Válasszon importáló fordítót, és nyissa meg a Geometriakonvertálás beállításkészletet.

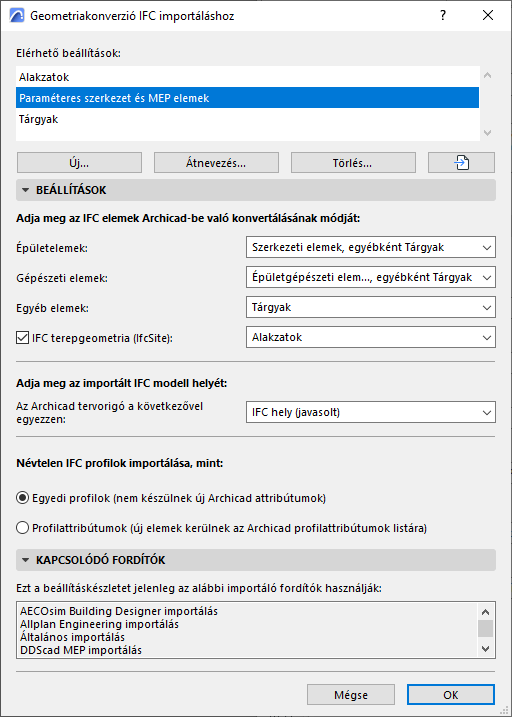

Ebben a párbeszédablakban adható meg, hogyan konvertálja a program az importált IFC elemek geometriáját.



Épületelemek

Másodlagos mértékegység:

  • Szerkezeti elemek, egyébként Tárgyak
  • Szerkezeti elemek, egyébként Alakzatok

    Ha ezeket a beállításokat választja, az IfcBuilding (IfcWall, IfcColumn, IfcBeam stb.) altípussal rendelkező IFC elemek szerkeszthető elemként (azaz szerkezeti elemként – falként, oszlopként, gerendaként stb.) lesznek importálva.

    Az importált elemek szerkezeti elemmé történő alakításának előnye, hogy az elemek megőrzik parametrikus jellegüket, valamint a program funkciók (pl. az automatikus metszések) érvényesek lesznek rájuk.

    A „Szerkezeti elem” opció beállításakor előfordulhat, hogy bizonyos elemek nem importálhatók ebben a formában. Ilyenek például a nem kihúzott elemek (BREP geometria) vagy azok az elemek, amelyeknek nem létezik megfelelője az MEP Designerben.

    Ilyen esetben választhat, hogy az elemet szerkeszthető alakzattá vagy tárggyá kívánja-e konvertálni („egyébként Tárgyak” vagy „egyébként Alakzatok”).

  • Alakzatok
  • Tárgyak
  • Az elemek alakzattá vagy tárggyá alakításával biztosítható a geometriák tökéletes importálása.
  • A létrejövő alakzatok szerkeszthetők.
  • A létrejövő tárgyak olyan könyvtári elemek, amelyek altípusa megegyezik az IFC elemtípussal: például az tárggyá konvertált IfcColumn altípusa „Oszlop” lesz.

Gépészeti elemek

Ez a beállítás MEP funkciójú (IfcDistributionElement) elemek importálásakor használatos.

Az ilyen elemek konvertálásának három eredménye lehet:

  • Alakzatok
  • Tárgyak
  • Az elemek alakzattá vagy tárggyá alakításával biztosítható a geometriák tökéletes importálása.
  • A létrejövő alakzatok szerkeszthetők.
  • A létrejövő tárgyak olyan könyvtári elemek, amelyek altípusa megegyezik az IFC elemtípussal: például az tárggyá konvertált IfcColumn altípusa „Oszlop” lesz.
  • MEP elemek: ez a beállítás parametrikus MEP elemeket hoz létre a terv MEP elemeiből. Még ha ezt a lehetőséget is választja, előfordulhat, hogy az MEP IFC modell nem tartalmaz elegendő adatot a paraméterek létrehozásához. Ilyen esetben nem parametrikus MEP berendezési elemek jönnek létre, illetve – korlátozott mennyiségű adat esetén – tárgyak.

Egyéb elemek

Ennél a beállításnál adható meg, mivé alakítsa a program azokat az elemeket, amelyek nem épület- vagy gépészeti elemek (ilyenek például a berendezések vagy a közlekedési eszközök).

  • Alakzatok
  • Tárgyak
  • Az elemek alakzattá vagy tárggyá alakításával biztosítható a geometriák tökéletes importálása.
  • A létrejövő alakzatok szerkeszthetők.
  • A létrejövő tárgyak olyan könyvtári elemek, amelyek altípusa megegyezik az IFC elemtípussal: például az tárggyá konvertált IfcColumn altípusa „Oszlop” lesz.

IFC terepgeometria (IfcSite)

Jelölje be ezt a négyzetet, ha az importált IfcSite geometriáját is használni kívánja.

Adja meg, hogy a konvertált elem szerkeszthető alakzat vagy tárgy legyen. (Az IfcSite geometria nem alakítható felülethálóvá.)

Adja meg az importált IFC modell helyét

Az Archicad tervorigó a következővel egyezzen:

  • IFC hely (ajánlott)
  • IFC globális origó

Névtelen IFC profilok importálása

Adja meg, hogyan kezelje a program az importált névtelen IFC profilokat:

  • Egyedi profilok (ennél a beállításnál nem jön létre új attribútum a tervben)
  • Profilattribútumok (új Profilattribútumok jönnek létre a tervben)

Megjegyzések a geometriakonvertálással kapcsolatban

  • A rendszer a lehető legkevesebb újonnan létrehozott geometriai elemet (Alakzatok generálásakor) vagy könyvtári elemet (Objektumok generálásakor) hozza létre.
  • A tárgyak elhelyezhetők a terv beágyazott könyvtárában, illetve menthetők egy adott csatolt könyvtárba ( lásd Helyi IFC-beállítások ).
  • Bizonyos IFC modellekhez tartozhatnak olyan speciális geometriájú elemek, amelyek nem alakíthatók alakzattá akkor sem, ha az Alakzattá alakítás opciót választjuk. Ilyen esetben az MEP Designer a geometriák tökéletes importálása érdekében tárgyakat hoz létre.
  • Az importált IfcSpace elemek mindig helyiségként jönnek létre, amely minden esetben megőrzi az importált elem eredeti geometriáját.
