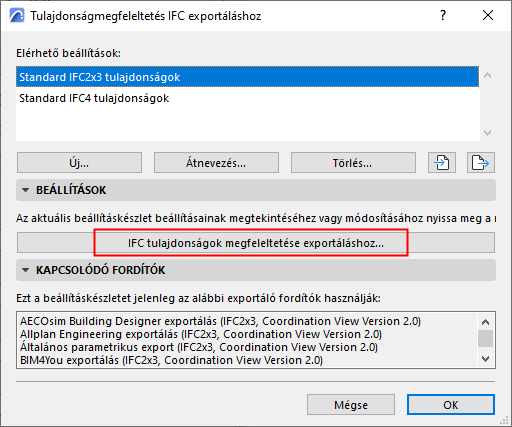

Válasszon exportáló fordítót, és nyissa meg a Tulajdonságmegfeleltetés beállításkészletet.
Kattintson a párbeszédablakban lévő IFC tulajdonságok megfeleltetése exportáláshoz gombra a leképezési meghatározások megnyitásához.
Ezek a megfeleltetések határozzák meg az elemekhez rendelt IFC tulajdonságokat az exportáláskor.

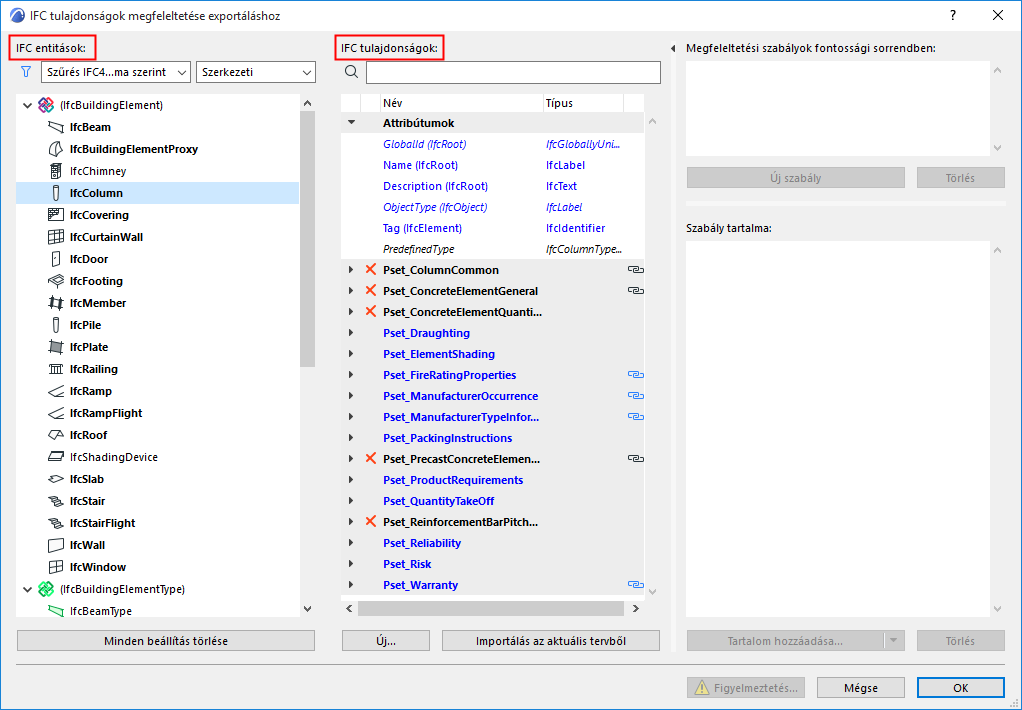

IFC példányok falistája
Az IFC entitások a bal oldali fastruktúrában láthatók.

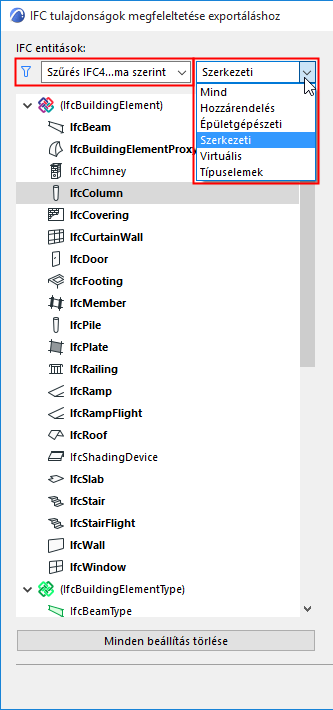

Ha a falistában szűrés szükséges, használja a legördülő listákat:
szűrjön séma szerint (IFC2x3, IFC4 vagy IFC4.3)
Megjegyzés: ha a szülőelem használható tulajdonságmegfeleltetéshez, akkor is látható, ha nem tartozik az aktuális szűrővel létrehozott sémához
szűrés tartomány szerint (Szerkezeti vagy MEP). Például a szerkezeti elemek halmaza tartalmazza az épületelemeket (IfcBuildingElement típusokat, IfcBeam, IfcColumn stb), míg az épületgépészeti terület tartalmazza az IfcDistribution típusokat.
szűrés IFC hozzárendelési típusok, IFC típusú tárgyak vagy IFC térbeli elemtípusok (IfcSpatialStructureElements: IfcSite, IfcBuilding, IfcBuildingStorey és IfcSpace) szerint.1. Ábra IFC példányok szűrése a falistában
Megjegyzés: A zárójelben lévő IFC példányok szükségesek az IFC sémához, de nincs közvetlenül hozzájuk rendelt MEP Designer elem.
IFC tulajdonságok listája

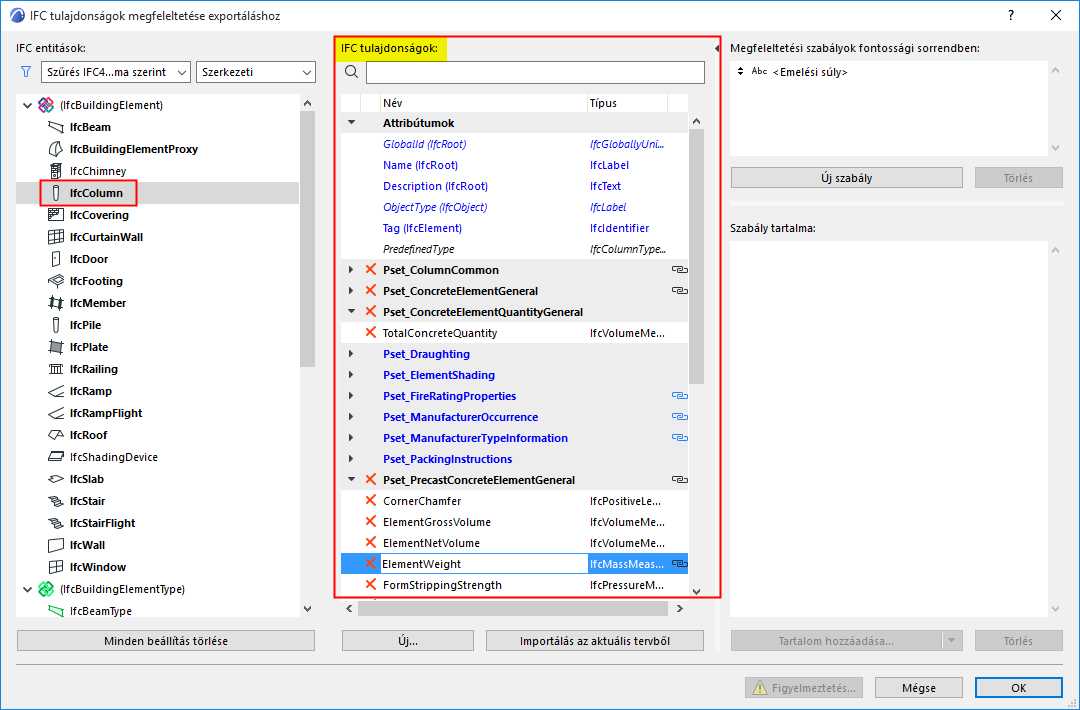

A kijelölt elemekhez tartozó IFC tulajdonságok az IFC tulajdonságok oszlopban láthatók.
A szülőelemhez rendelt jellemzőket (pl. IfcElement) a program automatikusan hozzárendeli annak összes alárendelt eleméhez (pl. IfcBeam, IfcColumn, IfcSlab, IfcWall stb.)
X: Az adatok törléséhez kattintson a piros X-re. Az attribútumok nem törölhetők.
FÉLKÖVÉR SZEDÉS: A hozzárendelt tulajdonságkészlettel rendelkező IFC példányok FÉLKÖVÉR betűvel láthatók.

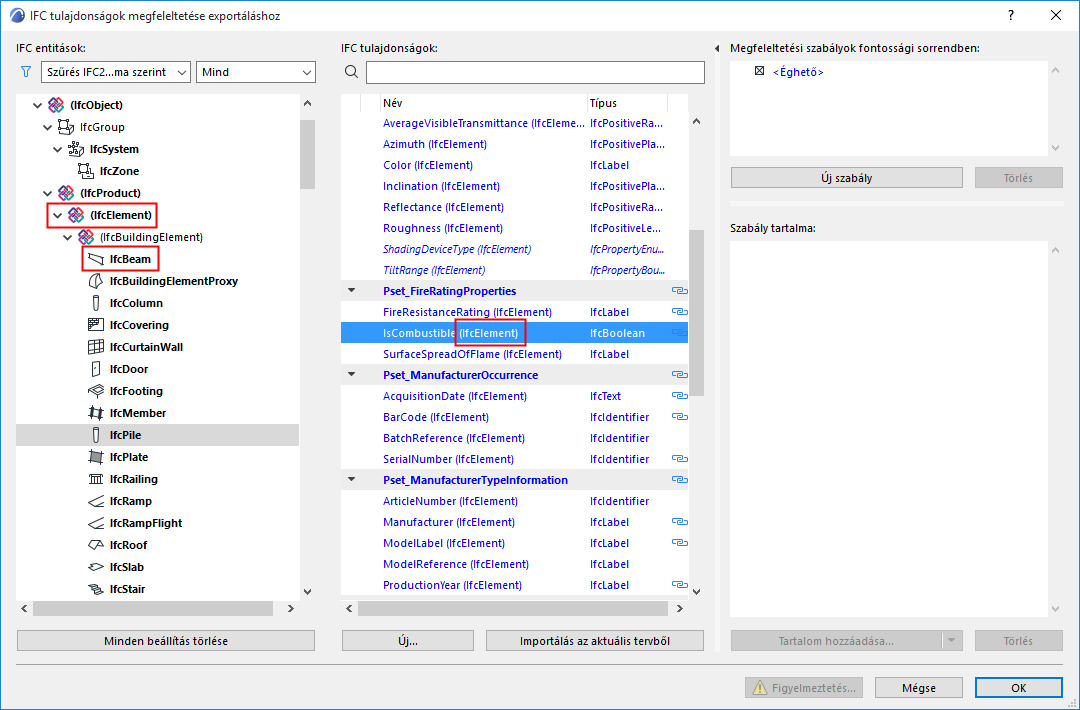

KÉK: az alárendelt elem tulajdonságai kék színűek. A szülőtípus neve zárójelben látható.

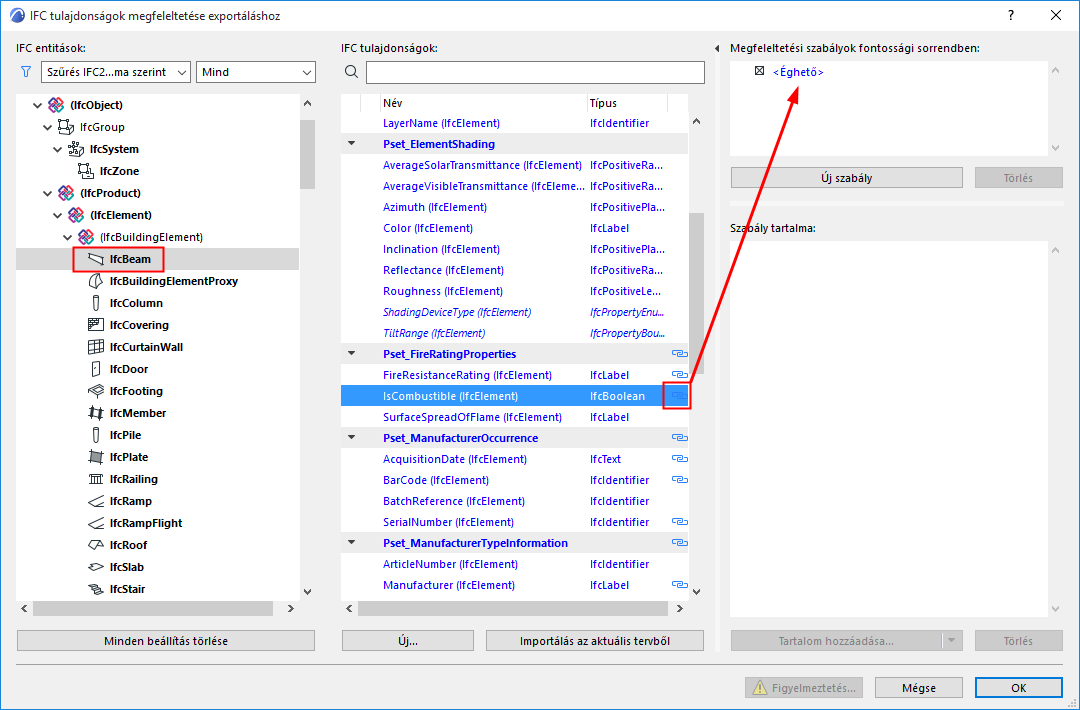

Lánc ikon: azt jelzi, hogy a tulajdonsághoz leképezési szabály tartozik. A megfeleltetési szabály a párbeszédablak jobb oldalán látható.
A tulajdonság hozzárendelése csak szülőszinten módosítható. Így, ha ugyanazt a tulajdonságot kívánja hozzárendelni mindegyik épületelemhez, nem kell létrehoznia azt minden egyes épületelem-típusnál (IfcWall, IfcColumn, IfcSlab stb.), hanem elég egyszer létrehoznia azt egy magasabb (pl. IfcElement) szinten.
Új tulajdonság/osztályozási hivatkozás hozzáadása

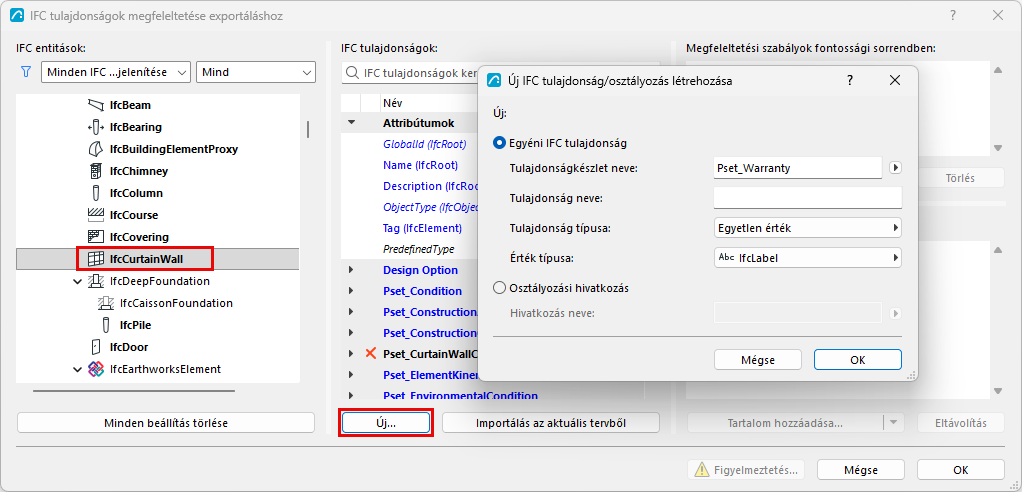

Létrehozhat egyéni tulajdonságot egy adott IFC típus összes eleméhez.
Előfordulhat, hogy egyéni IFC tulajdonságokat hozott létre egyedi elemekhez akár az IFC tervkezelőben, akár az elembeállítások párbeszédablakában. Ha ezeket az egyéni tulajdonságokat szeretné hozzáadni a Tulajdonságmegfeleltetés párbeszédablakhoz, kattintson az Importálás az aktuális tervből gombra.
Megjegyzés: Ha egy IFC elemtípushoz (pl. IfcWall) rendelt egyedi tulajdonság még nem található meg az aktuális tervben, addig nem jelenik meg az IFC kezelő párbeszédpaneleken, amíg egy példányát hozzá nem adják a modellhez.
Minden beállítás törlése
Az aktuális tulajdonság megfeleltetési beállításkészlet teljes tartalmának törlése (hozzárendelési szabályok, tulajdonságok és osztályozási referenciák).
