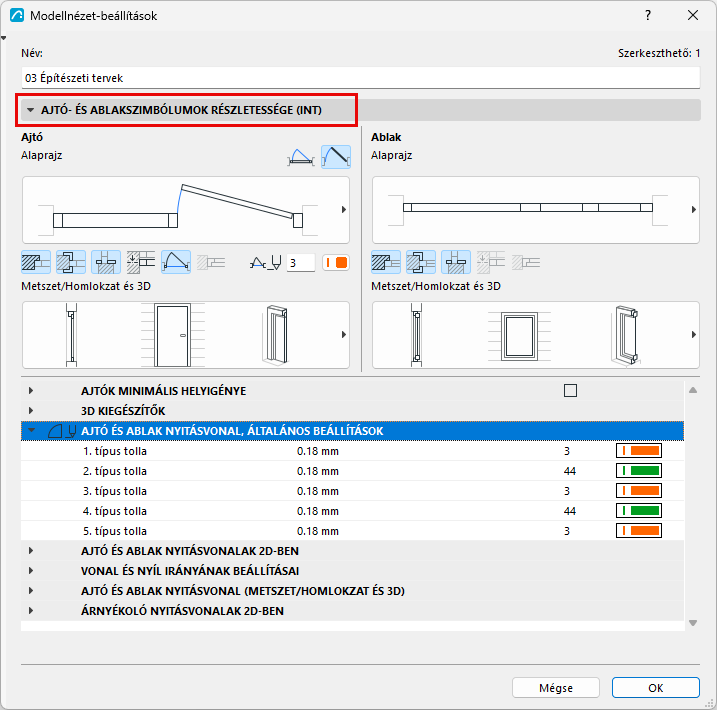

Aajtó- és ablakszimbólumok részletessége
A panel a Dokumentáció > Modellnézetek > Modellnézet-beállítások paranccsal nyitható meg.
A panel és annak tartalma a betöltött könyvtáraktól függ.
A vezérlőkkel megadhatja az Ajtók és Ablakok alaprajzi, metszet/homlokzat és 3D vetítés nézetben való megjelenítésének részletességét.
Ajtók minimális helyigénye
Jelölje be a négyzetet az ajtók minimális helyigényének megjelenítéséhez az alaprajzon körvonal és kitöltés segítségével. Válasszon a beállítások közül a körvonal toll és vonaltípus, valamint a kitöltéstípus/toll/háttér megadásához.
A beállított Minimális helyigény paraméterrel rendelkező összes ajtó setén megjelenik a Tér kontúr/kitöltés megjelenítés. A beállítások az (Egyéni beállítások panelen lévő) Ajtó beállításai rész Minimális helyigény lapján adhatók meg.
Lásd Minimális helyigény.
Kiegészítők 3D-ben
Adja meg, hogyan jelenjenek meg az ajtó- és/vagy ablakkilincsek.
Ajtó és ablak nyitásvonalai
Meghatározhatja a nyitásvonalakat típus szerint, hogy következetesen hozzárendelhesse őket az ajtókhoz vagy ablakokhoz a teljes tervben.
A párbeszédablak három szakaszában legfeljebb 5 nyitásvonaltípust határozhat meg.
- Ajtó és ablak nyitásvonalának általános beállításai: Tollak hozzárendelése 5 típushoz.

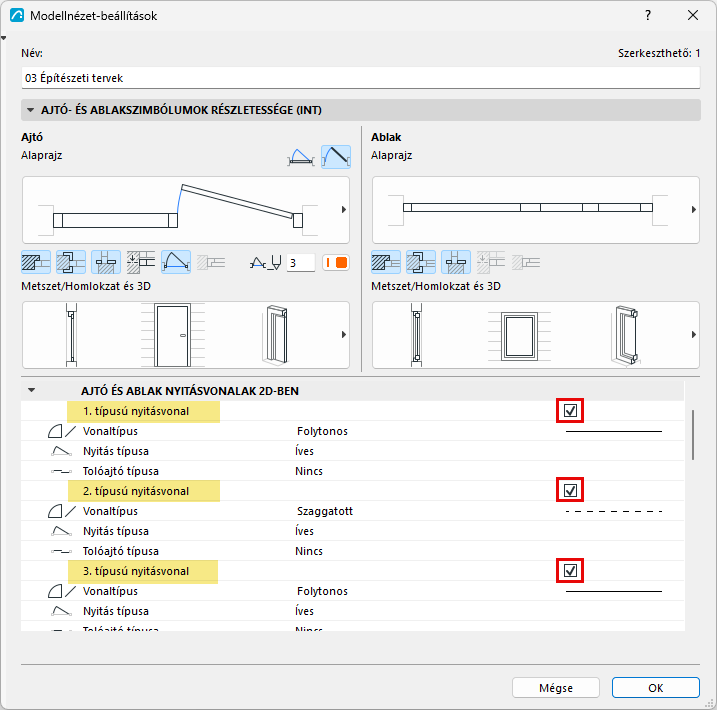

- Ajtó és ablak nyitásvonalai 2D-ben: A 2D nézetekben használandó vonaltípusok engedélyezése és meghatározása (beleértve a nyíló és tolóajtókat is)
- Ajtó és ablak nyitásvonalai (Metszet/homlokzat és 3D): A Metszet/homlokzat és 3D nézetekben használandó vonaltípusok engedélyezése és meghatározása, a nyitási oldalon és az ellenkező oldalon egyaránt

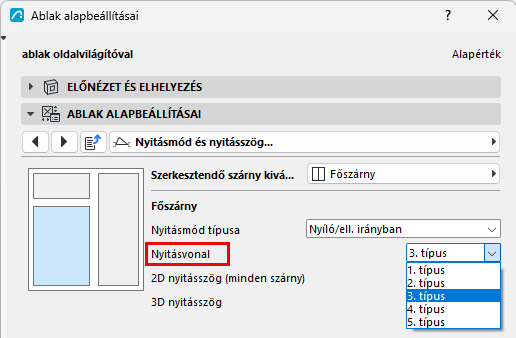

Miután meghatározta az öt nyitásvonaltípust a Modellnézet-beállításokban, bármely ajtóhoz vagy ablakhoz hozzárendelheti őket a tervben:

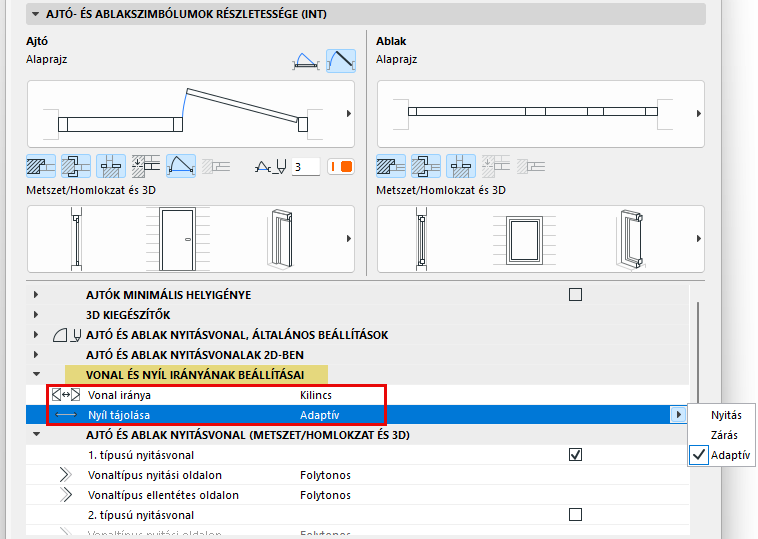

Vonal és nyíl irányának beállításai
- Vonal iránya: Válassza a Zsanérok vagy a Kilincs lehetőséget. Ez a megjelenített nyitásvonal irányát befolyásolja a Metszet/homlokzat és 3D nézetekben.
- Nyíl iránya: Tolóajtók esetén releváns a 3D nézetekben.

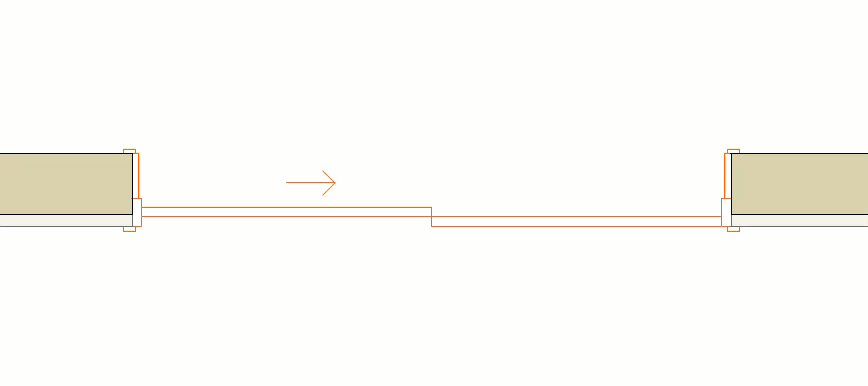

- Adaptív: Ha az ajtó/ablak nyitottként jelenik meg, a nyíl azt jelzi, hogy merre záródik. Ha zárva van, a nyíl azt jelzi, hogy merre nyílik.
- Áttörés: A nyíl a nyitásirányt jelzi
- Zárás: A nyíl a zárási irányt jelzi
