Könyvtári elemek egyéb beállításai

A panel a Dokumentáció > Modellnézetek > Modellnézet-beállítások paranccsal nyitható meg.

  • A panel és annak tartalma a betöltött könyvtáraktól függ. (Lehet több panel is, minden a tervbe betöltött könyvtárhoz egy-egy.)
  • A speciális könyvtárban található könyvtári elemek globális megjelenítése az itt megadott Modellnézet-beállításoknak megfelelően történik.
  • A beállítások csak olyan elemekre lesznek alkalmazva, melyek GDL kódja ezt lehetővé teszi.

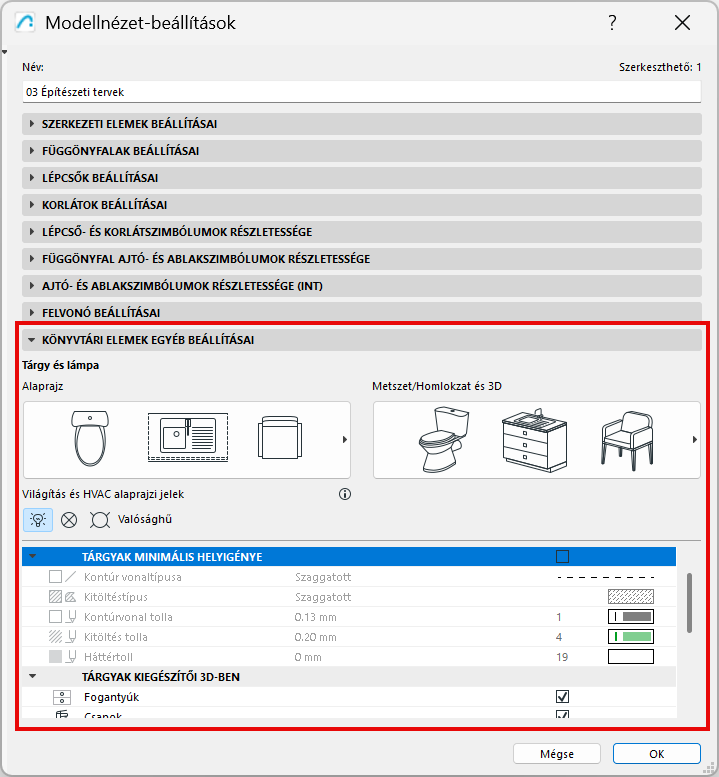

A HUN (magyar nyelvű) verzióban a panel így jelenik meg:



Tárgyak minimális helyigénye

Jelölje be a négyzetet a tárgyak minimális helyigényének megjelenítéséhez az alaprajzon körvonal és kitöltés segítségével. Válasszon a beállítások közül a körvonal toll és vonaltípus, valamint a kitöltéstípus/toll/háttér megadásához.

A beállított Minimális helyigény paraméterrel rendelkező összes tárgy esetén megjelenik a Tér kontúr/kitöltés megjelenítés.

  • A Tárgyak esetén használja a Minimális helyigény paramétereket a Tárgy beállításoknál.

Tárgy és Lámpa részletessége

Állítsa be a Részletezettségi szintet az alaprajzon:

  • Teljes, Közepes, vagy Alacsony

valamint a Metszet/Homlokzat és 3D vetítés nézetekben:

  • Teljes, Egyszerűsített vagy Sematikus

A tárgyak és a lámpák alapértelmezett beállításként az itt megadott részletességet használják (MNB szerint). Adott tárgy/lámpa esetén – ha a vezérlő elérhető – a beállított részletesség felülírható az Elembeállításoknál (használja a 2D vagy 3D megjelenítés vezérlőket).

Lásd A tárgyak 2D és 3D megjelenítése.

Világítás és gépészeti elemek alaprajzi jelei

Válassza egyik lehetőséget a tervben szereplő világítás és gépészeti tárgyak alaprajzi jeleinek megjelenítésére (pl. mennyezeti lámpa, füstjelző, levegő befúvó).

  • Valósághű
  • Elektomos
  • Álmennyezeti jel

Tárgy kiegészítők 3D-ben

Az ilyen típusú kiegészítők 3D-ben történő megjelenítéséhez vagy elrejtéséhez kattintson a kapcsolókra:

  • Fogantyúk
  • Csapok

Tárgy nyitásvonala 3D-ben

  • Válassza a Fogantyú vagy Zsanérok oldalt a nyitásvonalak irányának megadásához.
  • Válasszon Vonaltípusokat (szaggatott, folytonos, pontozott) a nyitási és az ellenkező oldalak nyitásvonalaihoz.
    Megjegyzés: Ez a beállítás léptékfüggő (általában a nyitásvonalak nem jelennek meg kis léptékeknél).

Tárgy MEP Kapcsolatok

Ezzel a jelölőnégyzettel jelenítheti meg vagy rejtheti el a csatlakozásokat, amelyek bármely tárgyhoz csatolhatók egy épületgépészeti nyomvonalon.
