Paraméterek

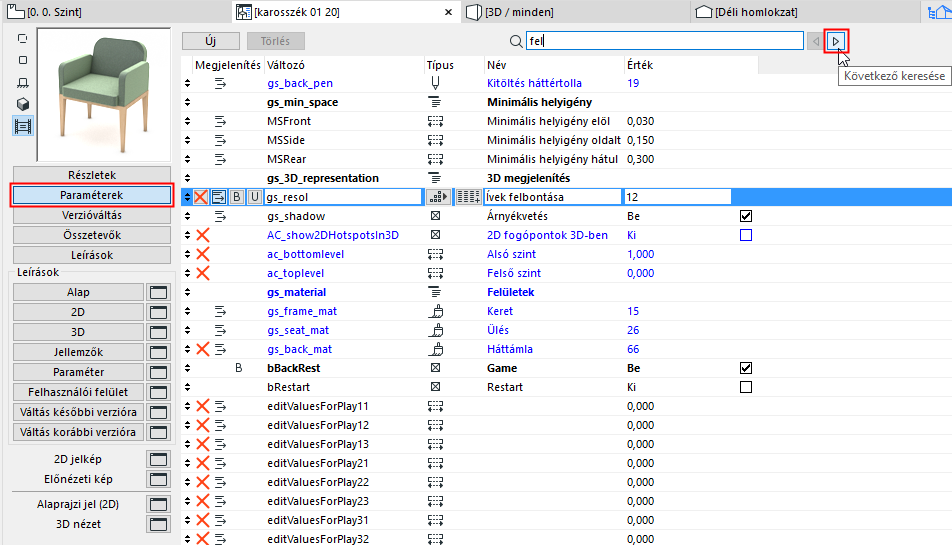

Paraméterek keresése

Adjon meg egy karaktersort, és a program rákeres annak részleges előfordulására a Változó, Név vagy Érték oszlopokban. A kurzor az első találatra ugrik. A találatok között a Következő keresése/Előző keresése gombokkal navigálhat.

A paraméterlistában található változókhoz értéket rendelve határozza meg az egyes GDL-tárgyak jellemzőit. Az itt hozzárendelt értékek egy olyan eszköz kiválasztásakor, mely GDL tárgyakat használ, az eszközbeállítások párbeszédablakban az adott GDL tárgy alapértelmezés szerinti beállításai lesznek. Ezeket a helyi Paramétereket a Tárgy különböző Leírásai is meghívhatják.

A kék színnel megjelenő paraméterek a kötelező paraméterek (mint például az A és B méretek), melyek a szerkesztett Tárgy altípusához tartoznak.

Opcionális paraméterek is elérhetők a Tárgy GDL leírásában. Az ezekhez rendelt értékek alapértékekként jelennek meg az Eszköztár megfelelő Beállítások párbeszédablakának megnyitásakor.

Szabadon választható jellemzők lehetnek az ablak- vagy ajtószárnyak száma, valamely elem felülete stb.

Az Új és a Törlés gombokkal paraméterek hozhatók létre és törölhetők.

Jelölje ki a szerkeszteni kívánt paramétert. A kötelező paraméterek esetén a paraméter nevét és típusát nem tudja módosítani. A választható paramétereknél ezek is szerkeszthetők.

Paraméter típusának beállítása

A Típus ikonok vezérlik azt, hogy a program hogyan értelmezze a változó értékét.

Ikon	Paraméter neve	Leírás
	Hossz	A GDL tárgy fizikai méreteit határozza meg (és átalakítja bármilyen alkalmazott mértékegységre). Pozitív számnak kell lennie.
	Szög	Forgatási értékeket határoz meg tizedes alakban olyan GDL műveletekhez, mint a forgatás vagy az ívek meghatározása.
	Valós szám	Tizedes és nem tizedes értékeket (bármely valós szám) határoz meg olyan GDL számításokhoz, mint például a nagyítási érték.
	Egész szám	Mértékegység nélküli egész szám, mint például a GDL-leírásban az azonos összetevők száma vagy egy ciklus ismétlési száma.
	Logikai változó	Használjon 1 vagy 0 értéket. Ezzel a funkcióval aktiválhat vagy deaktiválhat egy műveletet vagy elemet egy GDL objektumban. Írja be közvetlenül az értéket, vagy kattintson a paramétersor jobb oldalán lévő jelölőnégyzetre.
	Szöveg	Írjon legfeljebb 255 szöveges karaktert a paraméter értékmezőjébe.
	Toll	Egy toll attribútumot ad meg GDL paraméterként
	Vonaltípus	A vonaltípus attribútumot GDL paraméterként határozza meg.

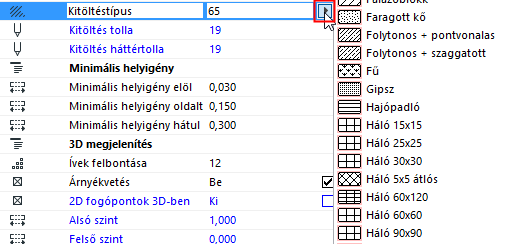

	Kitöltés típus	A Kitöltés attribútumot GDL paraméterként határozza meg.
	Profil	Egy profilattribútumot ad meg GDL-paraméterként
	Felület	A felület attribútumot GDL paraméterként határozza meg.
	Építőanyag	Meghatározza az építőanyag attribútumot GDL-paraméterként
	Elválasztó	Ezek virtuális paraméterek, ami azt jelenti, hogy csupán arra szolgálnak, hogy a Paraméterlista strukturáltabb és áttekinthetőbb legyen.
	Rajzfelirat	Ezek virtuális paraméterek, ami azt jelenti, hogy csupán arra szolgálnak, hogy a Paraméterlista strukturáltabb és áttekinthetőbb legyen.
	Leképezés	Műszaki paraméter, több adat tárolására szolgál

Array (Tömb)

A lehetséges paraméterek értékét előzetesen korlátozhatja.

Kattintson erre a lehetőségre a „tömb” beállításához, majd nyissa meg a Tömbértékek párbeszédpanelt.

Paraméterek listájának formázása

Jelöljön ki egy paramétert, és használja a lista formázására szolgáló ikonok bármelyikét.

• Paraméter elrejtése: Eltávolítja a paramétert a Tárgy beállításai párbeszédpanel Paraméterek paneljéről.
• Alárendelés: A paraméterek hierarchikus rendezése. A fölérendelt paraméter bármilyen típusú lehet, Cím típusú paramétert azonban nem lehet alárendelni.
• Félkövér: A paraméter nevének megjelenítése félkövér betűvel.
• Egyéni: az aktuális paraméter NEM lesz áthelyezve, amikor az objektum többi paraméterét áthelyezi egy másik objektumba.
  Megjegyzés: Amikor kedvenc értéket alkalmazunk egy tárgyhoz, az „egyedi” paramétereket is alkalmazzuk a kedvenc érték mellett, azaz ezeket nem hagyjuk ki.
