Tervlapsablon beállításai

További részleteket ld. Tervlapsablonok.

Ez a párbeszédablak a következő helyeken elérhető:

A tervlap vagy tervlapsablon helyi menüje
A Navigátorban: jelölje ki a Tervlapsablont, majd kattintson a Beállítások lehetőségre
Dokumentáció > Tervlapkönyv > Tervlap beállítások

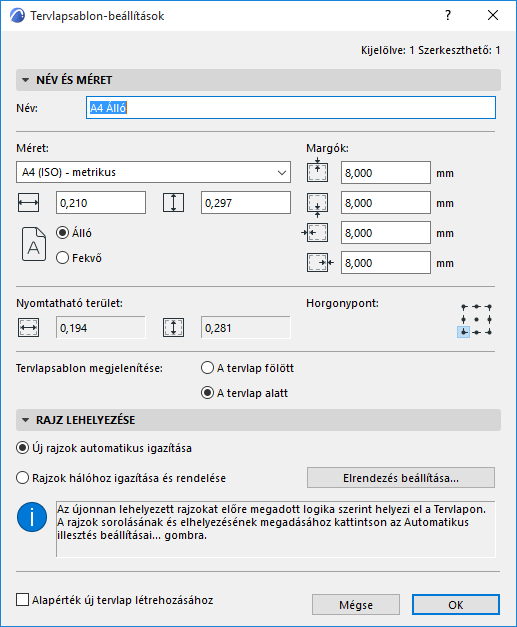

Név és méret

Név: Adja meg a Tervlapsablon nevét a szöveges mezőben.
Méret: Adja meg a Tervlapsablon méretet a legördülő listabeli szabványos papír méretekkel vagy az egyéni lehetőség használatával. Az alábbi két mező visszajelzést ad a tervlap vízszintes és függőleges kiterjedéséről.
Megjegyzés: A méretek a tervlapra vonatkozó rajzi egységeken alapulnak (Beállítások > Tervbeállítások).
Margók: A következő mezőkben adja meg a Tervlapsablon négy margójának értékét.
Az Álló vagy Fekvő lapállást választhatja a Tervlapsablonnak.

Nyomtatható terület: Ez a terület visszajelzést ad a Tervlapsablon nyomtatható területéről (a méretére és a margókra alapozva).

Horgonypont: Kattintson a kilenc pont valamelyikére hogy horgonyként használja a Tervlapsablonhoz.

Tervlapsablon megjelenítése

A Tervlap fölött: Tervlapsablon elemek elhelyezése a tervlap fölé (egyes esetekben elfedve a tervlap tartalmának egy részét).
A Tervlap alatt: Tervlapsablon elemek megjelenítése a tervlap mögött. A tervlap tartalma elfedhet egyes Tervlapsablon elemeket.

Rajz lehelyezése

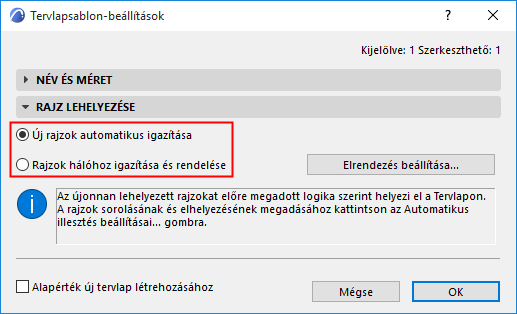

A két lehetőség közül válassza ki a sokszorozott rajzok Tervlapon történő elhelyezésének kívánt módját.

Megjegyzés: Az alapértelmezett mód az „Automatikus elrendezés”. Ha a Tervlapon csak egyetlen rajzot kíván elhelyezni, a rajz a Tervlap közepére kerül.

Új rajzok automatikus illesztése

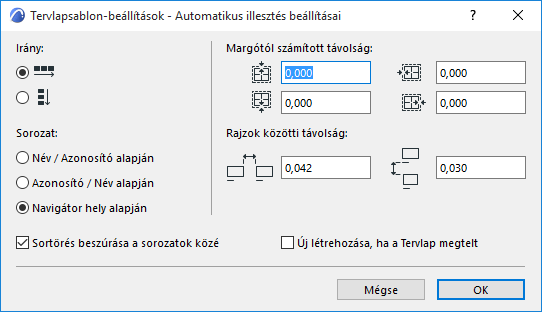

Ha ezt a lehetőséget választja, kattintson az Automatikus illesztés beállításai elemre a következők beállításához:

Irány: A vízszintes vagy a függőleges lehetőség választásával megadhatja a későbbi rajzok Tervlapon történő lehelyezésének irányát.

Margótól számított távolság: A Tervlap mind a négy oldalán határozza meg a margó nagyságát.

Sorozat: Sokszorozott rajzok egyidejű elhelyezésekor a Sorozat beállítás határozza meg ezek Tervlapon való megjelenésének sorrendjét.

Név/azonosító: Név szerint betűrendben, azonos nevek esetén a rajzok azonosítójuk sorrendje alapján kerülnek elhelyezésre (szám szerint vagy betűrendben).
Azonosító/név: Azonosító szerinti sorrendben, egyező azonosítók esetén a rajzok név szerinti sorrendben kerülnek lehelyezésre (betűrendben).
Navigátor hely alapján: A rajzok a Navigátor nézet térképen való megjelenésük sorrendjében (fentről lefelé) kerülnek lehelyezésre. (Az Alaprajzok kivételek; ezek Nézet térkép szerinti sorrendjükben lentről felfelé kerülnek lehelyezésre, pl. 1., 2., 3… szint.)

Sortörés beszúrása a sorozatok közé: A „Sorozat” a fenti Sorozat beállításoknál választott opciótól függ:

ha a sorozatot név/azonosító (vagy azonosító/név) alapján rendezi: jelölje be ezt a négyzetet, ha a név (vagy az azonosító) változásakor új sort/oszlopot kíván nyitni.
Ha a sorozatot Navigátor hely alapján rendezi, jelölje be ezt a négyzetet, hogy ezáltal új sor/oszlop nyíljon minden új Navigátor nézet térkép mappához. A Részletek mappa rajzai például egy sorba kerülnek, míg a Metszetek mappa rajzai egy következőbe és így tovább.

Rajzok közötti távolság: Adja meg a lehelyezett rajzok sorai és oszlopai közötti távolság hosszát. (Az itt szereplő hosszmértékek Tervlap egységek, amelyek a Beállítások > Terv beállításai > Rajzi egységek menüben definiálhatók.)

Új létrehozása, ha a Tervlap megtelt: új tervlap készítése, ha az aktuális tervlap megtelt.

Rajzok hálóhoz igazítása és rendelése

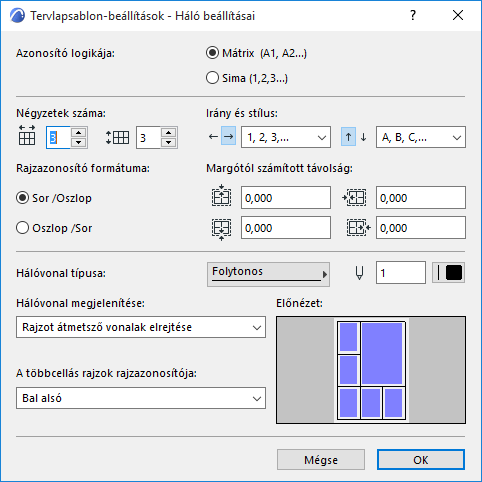

Ha ezt a beállítást választja, kattintson a Háló beállításai lehetőségre a háló beállításainak megadásához. A beállítások megadásakor figyelje az Előnézet képet.

Azonosító logikája: azonosító hozzárendelése a háló minden cellájához adott logika alapján:

Mátrix: cellaazonosító az oszlop és a sor számából áll
Sík: a cellaazonosítók számozása sorban történik.

Cellák száma: adja meg a hálót alkotó oszlopok és sorok számát.

A további vezérlők a választott azonosító hozzárendelésnek megfelelően változhatnak (Mátrix vagy Sima).

Mátrix alapú azonosítási beállítások

Irány és stílus

Adja meg, hogyan történjen az azonosítók oszlopokhoz/sorokhoz rendelése a hálóban (bal/jobb, fel/le)
Válasszon számozási típust az azonosítókhoz

Rajzazonosító formátuma: adja meg a számozás formátumát a mátrix alapú azonosítókhoz:

Sor, majd Oszlop vagy
Oszlop, majd Sor

Sík alapú azonosítási beállítások

Kezdő érték: adja meg, hogy a háló melyik sarkánál kezdődjön a cellaazonosítók hozzárendelése

Stílus: Válasszon számozási típust az azonosítókhoz

Elsődleges irány: adja meg, hogy milyen irányban (vízszintesen vagy függőlegesen) történjen a cellaazonosítók hozzárendelése a beállított sarokból (Kezdő érték) indulva.

A panel többi vezérlője a hálóra az azonosító logikától független beállítás.

Hálóvonal megjelenítése beállítások

Megjegyzés: Ezek a hálóvonal beállítások nem csak a megjelenítésre, hanem a nyomtatott eredményre is kihatnak.

Margótól számított távolság: adja meg a háló és a papír széle közötti távolságot (felső, alsó, bal, jobb).
Adja meg a vonaltípust és a tollszínt
Összes hálóvonal megjelenítése/elrejtése
Rajzot átmetsző vonalak elrejtése: jelölje be ezt a lehetőséget az ilyen hálóvonalak elrejtéséhez.

Több cellát elfoglaló rajzok

Adja meg, hogy melyik cellaazonosító legyen a rajz azonosítója (a rajz négy sarka közül választhat; a választott sarokban lévő cella azonosítója lesz a rajz azonosítója).

Alapérték új tervlap létrehozásához

Jelölje be ezt a négyzetet, ha ezt a tervlapsablont szeretné használni alapértelmezett tervlapsablonként az új tervlapokhoz.
