Megnyitási lehetőségek (DXF-DWG átalakítás beállításai)

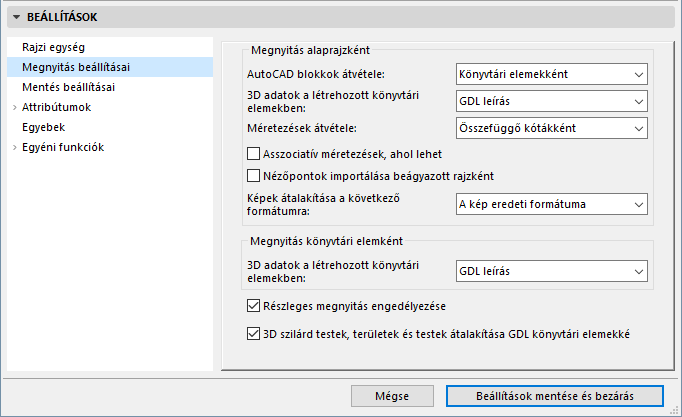

Ezek az opciók a DXF/DWG átalakítás beállításainak párbeszédablakában jelennek meg.
Lásd DXF/DWG átalakítás beállításai.
Az opciók függnek a végrehajtott művelettől:
- AutoCAD Blokk átalakítása azzal a kiegészítő lehetőséggel, hogy a 3D-s adatok a létrehozandó Könyvtári elemekbe kerüljenek
- A Méretezések átalakítása
- AutoCAD rajzokban található képek konverziós formátuma
- 3D konverzió, amikor az AutoCAD rajzok Könyvtári elemként vannak megnyitva
- Az Archicad alkalmazásba átalakítandó elemek szűrése fólia szerint
További nyitási lehetőségeket ld. Egyéni funkciók (DXF-DWG átalakítás beállításai).
Megnyitás alaprajzként:
A 2D elemek vagy Csoportosított 2D elemek választásakor a blokkok tartalma egyszerű alaprajzi elemekké bomlik fel.
Méretezések átvétele:
- Vonalként és szövegként: ne hozzon létre új méretezést, inkább használja a fájlban tárolt rajz részleteket, hogy a kép azonos legyen az AutoCAD képével (vonalvastagságok, színek, szöveg helyzete).
- Különálló kótákként: minden, az AutoCAD fájlban lévő méret átalakul Archicad méretté.
- Összefüggő kótákként: az AutoCAD-ben csak a „2-pont”-os méretezés érhető el (még ha létezik is egy módszer, amely a méretezési lánchoz hasonló kótasort eredményez).
Asszociatív méretezések, ahol lehet: Az AutoCAD korábbi verzióiban a méretezések nem olyan értelemben voltak asszociatívak, mint az Archicadben: pontokhoz, illetve más elemekhez rögzítetten. Mikor ezt az opciót választja, a kiegészítő olyan már importált elemeket keres, amelyek kapcsolódnak az elkészített méretezéshez. Ez időigényes lehet. Ezért az alap eljárás az, hogy az elemeken pontokat hozunk létre, és a lineáris méreteket a pontokhoz kapcsoljuk.
1. megjegyzés: A sugárméretezés minden esetben egy kör alakú elemhez kapcsolódik.
2. megjegyzés: Az AutoCAD legújabb verziója meghatározott elemekhez kapcsolt méreteket tartalmaz, melyeket nem lehet konvertálni.
3. megjegyzés: az ADT egy új fajta kapcsolt méretezést vezetett be, de az csupán ADT tárgyakhoz kapcsolható
Nézőpontok importálása beágyazott rajzként: Jelölje be, ha az AutoCAD nézetablakokat beágyazott rajzként kívánja importálni a DXF/DWG fájl Archicadben való megnyitása után. Ha üresen hagyja, a nézőpontok Archicad nézetekké alakulnak.
Kép átalakítása a következő formátumra: Válassza ki a képek konvertálásánál használni kívánt fájlformátumot. Megtarthatja a kép eredeti formátumát vagy választhat más képformátumot is a legördülő listáról, melyet egységes formátumként adhat meg az összes képre.
Megnyitás könyvtári elemként
- 3D adatok a létrehozott könyvtári elemekben: Bináris 3D: a 3D adatok bináris formátumban történő tárolása,
- GDL leírásként: 3D-s információ tárolása GDL leírásként
3D-s adatok készítésekor a Bináris 3D-s formátum használata ajánlott
Részleges megnyitás engedélyezése
Jelölje be a jelölőnégyzetet és mentse a fordító részeként, ha az Archicad alkalmazásban megnyitni/összevonni vagy Xref hivatkozással ellátni kívánt DWG-fájl elemeit fólia szerint szeretné szűrni.

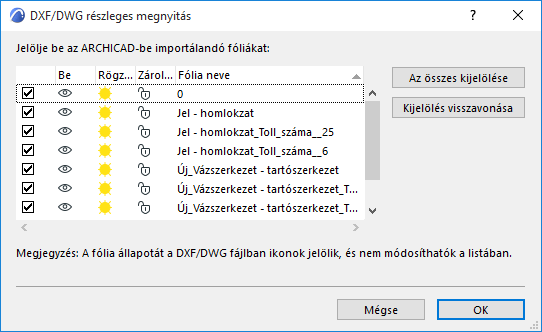

Ebben az esetben a Fájl > Megnyitás vagy Összefűzés parancs használatakor DWG/DXF-fájl esetében, vagy XREF-fájl csatolása esetén megjelenik a DWG/DXF részleges megnyitás párbeszédpanel, amely listázza a forrásfájl fóliakészletét és a fóliák állapotát.
Törölje azon fóliák bejelölését, melyeket nem kíván szerepeltetni az Archicad tervben.
A funkció használatával korlátozhatja a DWG konvertálást azokra az elemekre, melyekre valóban szüksége van, ezzel növelve a konvertálás sebességét, és csökkentve az eredményül kapott Archicad terv méretét. Xref csatolásakor azok a fóliák, amelyek itt nincsenek bejelölve, nem lesznek hozzáadva az Archicad terv fóliajellemzőihez.
Lásd még: XREF-fájlok attribútumai.
3D szilárd testek, területek és testek átalakítása GDL könyvtári elemekké
Jelölje be ezt a négyzetet, ha szeretné a listázott elemeket GDL tárgyakká alakítani, amikor megnyitja a fájlt Archicadben.
