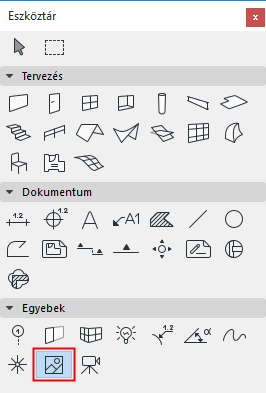

Kép eszköz beállításai

Kép előnézet és elhelyezés panel

Képfájlok fogadására az alábbi két lehetőség kínálkozik:

• A könyvtár böngészéséhez kattintson a Megnyitás gombra.
• A Vágólap tartalmának felhasználásához kattintson a Beszúrás gombra. (Ha a Vágólap képi információt tartalmaz, ezt a program közvetlenül fogja használni. Ha a Vágólapon szöveg van, akkor előbb bittérképpé alakítja.)
  Megjegyzés: Bármilyen képfájl kivágott nézete beilleszthető az Archicad tervbe. A megnyitott Archicad terv fájl mellett, nyisson meg bármilyen kép fájlformátumot. Jelölje ki a kívánt képterületet (csak a területkijelölő eszköz elérhető), majd másolja a vágólapra. Zárja be a képfájlt, majd toldja be a képet a megnyitott tervbe. Lehetősége van módosítani, mint bármilyen más képet.

Az előnézeti képen a kép látható.

A lenti név mező az importálandó fájl nevét vagy a „Betoldott kép #” szöveget tartalmazza, amennyiben a kép a vágólapról került beillesztésre. Amennyiben szükséges, kattintson a mezőre, hogy a képet átnevezhesse. Ez a fájl eredeti nevét nem érinti.

Kép mérete: Ezeknek a mezőknek a segítségével alakíthatja pontosan megfelelő méretűre a beszkennelt helyszínrajzot vagy méretezett tervlapot.

• Adja meg az elhelyezendő ábra vízszintes irányú méretét az alapértelmezésbeli hosszegységben.
• Adja meg az elhelyezendő ábra függőleges irányú méretét az alapértelmezésbeli hosszegységben.
• Az Aránytartó jelölő négyzettel illesztheti a kép arányait, ha szükséges.
  Tipp: Rajzok vagy képek szkennelése során a méretek gyakran torzulnak. Szüntesse meg az Aránytartó mező lenyomott állapotát, így függetlenítve a méreteket egymástól, majd külön állítsa be a helyes magasságot és szélességet. Ez különösen akkor fontos, ha létező helyszínrajzot, felmérési tervet vagy tervlapot illeszt be az Archicad tervbe.

Felbontás: Ha szükséges, akkor állítsa be a kép felbontását a specifikus nyomtatási minőség igénynek megfelelően:

• Adja meg a vízszintes felbontást dpi-ben.
• Adja meg a függőleges felbontást dpi-ben.
  Megjegyzés: A képméret és a képfelbontás nem függetlenek egymástól. A képméret növelésével romlik a felbontás, és viszont.

Az eredeti értékek gombot használva visszaállíthatja a kép eredeti méretét és felbontását.

Beillesztés 1x1 képpont megfeleltetéssel a képernyőfelbontáshoz: Minden alkalommal, ha ezzel a beállítással szúrja be a kijelölt képet, a kiválasztott kép egy pixelje meg fog felelni a képernyő egy pixelének. A beszúrt kép mérete a képernyő aktuális nagyítási szintjének függvénye.

Jelölje be az Átlátszóságot, hogy azok az elemek látszódjanak, amik a beillesztett kép fehér képpontjai alatt találhatók.

Jelölje be a Tükör ikonokat, hogy a képet vízszintesen átbillentve tudja beilleszteni.

• Elforgatás szöge: Adja meg a kép elforgatásának a mértékét.

Az előugró ablakban megadható, hogyan értelmezze a program ezt a szögértéket az elem elhelyezése során.

• vagy a Tájoláshoz képest relatív (a szög mérése az Elforgatott nézethez képest történik)
• vagy Koordináta-rendszerhez képest abszolút (a szög mérése a terv koordináták (0,0) pontjából történik)

  Lásd még: Tájolás megadása.

Kattintson a Horgonypont gombra, hogy az ábra elhelyezési pontját definiálja.

Kép képformátum panel

A Tárolási formátum mezőben tudja módosítani, hogy a fájl milyen formátumban kerüljön mentésre a projekten belül: kattintson a kívánt formátumra, majd az OK gombra.

A Tárolási formátum jobb oldalán található vezérlőben a kép színfelbontását adhatja meg.

Az alatta lévő vezérlőben a kép pixelben mért vízszintes és függőleges méretét adhatja meg.

A Mentés másként gombbal a kiválasztott képfájl másolatát más kiterjesztésű külső fájlként tudja elmenteni.

A korong ikon melletti mező a fájl méretét mutatja kilobájtban.
