Alaprajz és Metszet lap (Ajtó/ablak beállításai)
A következőkben az Alapbeállítások Alaprajz és Metszet lapjának leírása olvasható az ablakra vagy ajtóra vonatkozóan (HUN Archicad könyvtár).

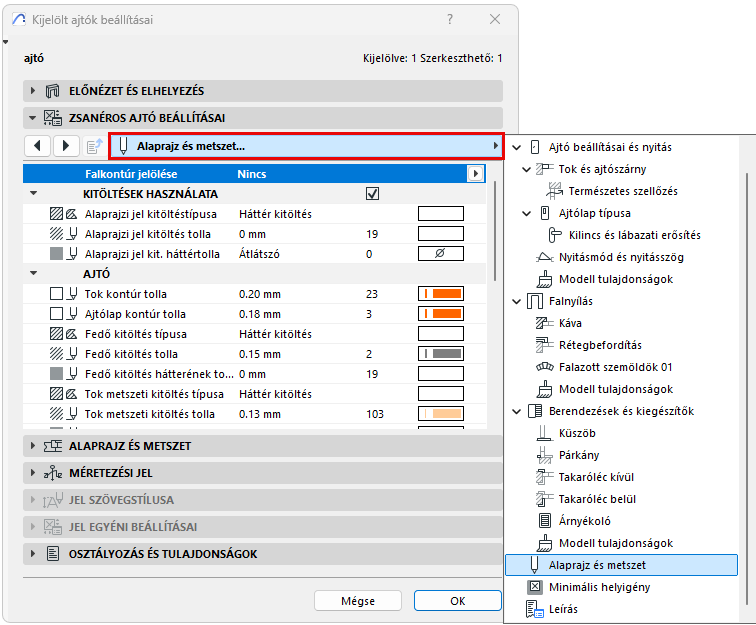

Ezen a lapon találhatók a nyílászáró különböző részeire vonatkozó 2D megjelenítési paraméterek, a szóban forgó GDL tárgyra vonatkozó felhasználói felület leírásánál megadottak szerint. Az elérhető paramétereket a nyílászáró összetevői és azok geometriája határozza meg.
A paraméterek beállításakor érdemes megnyitni az Előnézetet az Ajtó/ablak beállításokat, így ellenőrizheti, hogyan módosítják az új beállítások a megjelenítést.
Falkontúr vonalai
A fal körvonalának beállítása a nyílászáró megjelenítéséhez. Körvonal megjelenítésekor különböző vonalakat adhat meg a rejtett és látható vonalakhoz.
Kitöltések használata Ajtóknál/ablakoknál

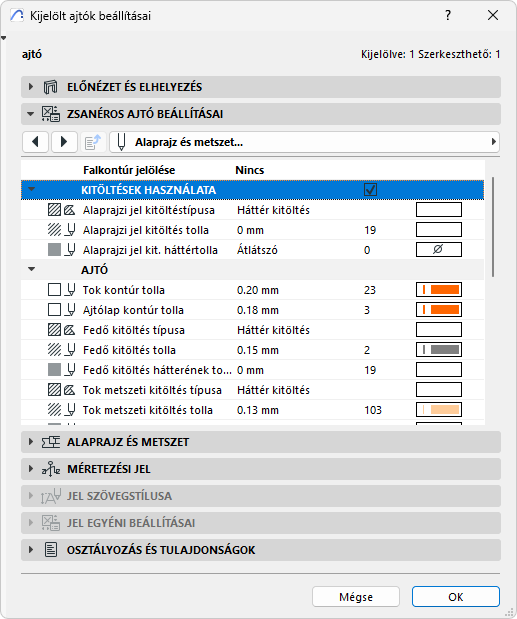

Ha kitöltéseket kíván használni az ajtóknál/ablakoknál, jelölje be a Kitöltések használata négyzetet az összes kitöltési paraméter engedélyezéséhez. Ha kikapcsolja a Kitöltések használata opciót, a megnyíló képernyőn egyik összetevőn sem lesz látható majd kitöltés.
Ajtók/Ablakok GDL tárgy attribútumainak felülírása
Az alaprajzi ablak/ajtó összetevők 2D jellemzőit (vonaltípus, toll, kitöltés) általában az Alapbeállítások panel Alaprajz és metszet lapján (ld. fent) szokás megadni.
Azonban ugyanezek a jellemzők felülírhatók az Ajtó/ablak beállításai Alaprajz és metszet panelének egyszerűsített beállításainál is.

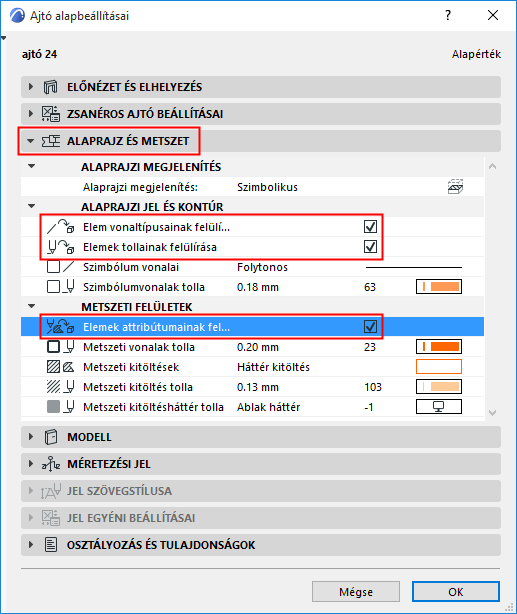

Szükség szerint adja meg a metszetvonalak, nézetvonalak, metszősík fölötti vonalak és tollak attribútumait az Ajtó/ablak beállítások Alaprajz és Metszet panelében (vagy az Infótáblán).
A beállítások csak akkor lépnek érvénybe, ha a vonatkozó Elem vonaltípusainak/tollainak/attribútumainak felülírása jelölőnégyzet(ek) be van(nak) kapcsolva. Ellenkező esetben az Ajtó/ablak megjelenítése a GDL tárgy jellemzők szerint történik.
