Divisione degli elementi

Si possono dividere molti elementi (Muri, Travi, Linee, Solai, Falde, Mesh, Retini e Zone, Poligoni Linee, Archi, Polilinee e Spline) lungo un segmento, un arco o il bordo di un elemento.

Il comando Dividi è utilizzabile nella Pianta e nella Finestra 3D e, per i soli elementi di disegno, anche nelle finestre Sezione/Alzato/AI e Documento 3D e Dettaglio/Foglio di lavoro.

Il piano di taglio è sempre perpendicolare alla pianta.

Eccezioni: durante la divisione di una Forma si dispone di una maggiore libertà: il piano di divisione può essere impostato come perpendicolare rispetto al piano di editazione corrente.

1. Selezionare gli elementi da dividere.
2. Scegliere il comando Edita > Modifica > Dividi, o l'icona Accetta dalla Barra degli Strumenti Standard.





3. Disegnare una linea temporanea di divisione, o fare clic sull'estremità di una Linea, di un Arco, un Muro o di un Poligono già esistenti.

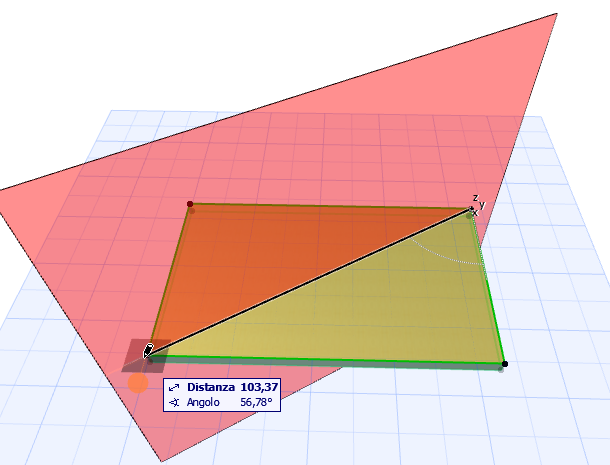

   nella Finestra 3D viene visualizzato come feedback un piano di divisione rosso.





4. Fare clic su una delle due parti della linea/arco/lato di taglio con il cursore a forma di Occhio.
   Nota: quando si dividono muri, la divisione ha luogo nel punto in cui la linea di divisione interseca la linea o le linee di riferimento degli elementi selezionati.
5. Gli elementi dalla parte indicata con il clic rimarranno selezionati, mentre gli elementi dalla parte dalla parte opposta verranno deselezionati. Il gruppo di elementi selezionati potrà essere editato con le modalità usuali.

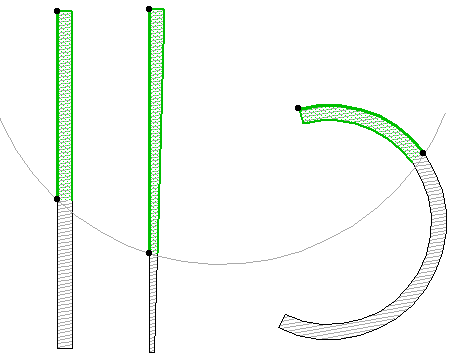

Se l’elemento selezionato viene intersecato da un elemento in più punti, scegliendo il comando Dividi si dividerà l’elemento selezionato in corrispondenza di ciascun punto di intersezione.

Questo comando è disponibile anche nella Finestra 3D. È possibile dividere l’elemento selezionato in due segmenti con un piano verticale. Questa caratteristica funziona come già descritto per la Pianta. La linea di divisione viene disegnata nel piano dell’Origine Utente.
