Creare Arrotondamenti o Smussi

Usare il comando Edita > Modifica > Arrotonda/Smussa per arrotondare o smussare l'intersezione di due linee/polilinee rette o muri, o uno o più angoli di un elemento poligonale.

Questi comandi sono disponibili anche nella barra degli strumenti Standard.

Per le opzioni speciali Arrotonda/Smussa disponibili con elementi tipo Forma, vedereEditazione di base della forma: Arrotonda/Smussa una forma.

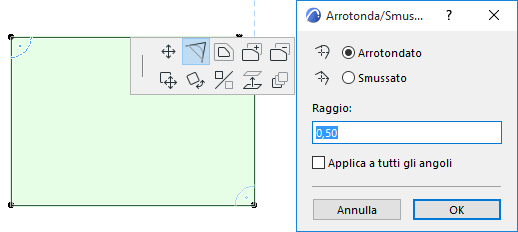

Per aprire la finestra di dialogo Arrotonda/Smussa, selezionare le due linee o l'elemento poligonale.

Quindi procedere in uno dei seguenti modi:

• Scegliere Edita > Modifica Arrotonda/Smussa, o
• Se l'elemento selezionato è un poligono, scegliere l'icona Arrotonda/Smussa dalla pet palette.





Scegliere se smussare o arrotondare:

• Arrotonda unisce le estremità di due segmenti di retta con un arco.
• Smussa unisce le estremità di due segmenti di retta con un segmento di retta, ritagliando gli angoli.
• Immettere il raggio di Smussatura o Arrotondamento. (Lo smusso non ha un raggio ma disegna una corda di arco con il raggio specificato.)
  Nota: la dimensione impostabile per il raggio è limitata dalla geometria del poligono; se l’arco risultante dovesse estendersi oltre uno dei nodi vicini, il valore del raggio verrà corretto automaticamente al valore massimo consentito.
• Fare clic su OK.
  Nota: i comandi Arrotonda, Smussa e Interseca non hanno effetto sugli elementi raggruppati, a meno che non sia attivo Sospendi Gruppi.

  Vedere Sospendi Gruppi.
