Visualizzazione delle zone in Sezione

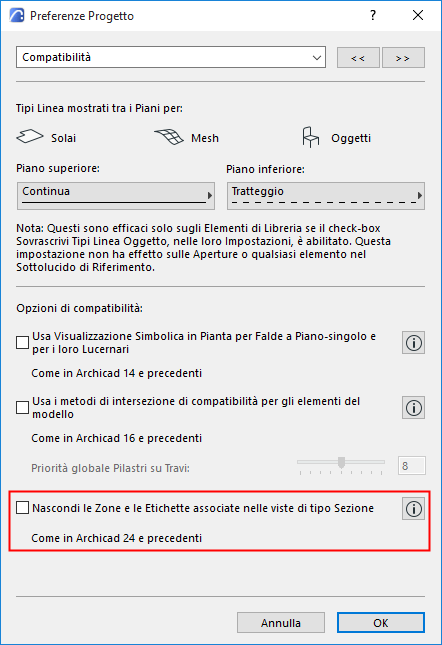

Per la logica aggiornata nella visualizzazione delle Zone: accertarsi che la casella di controllo “Nascondi le Zone e...” in Opzioni > Preferenze Progetto > Compatibilità sia deselezionata.
Visualizzazione predefinita delle zone
|
|

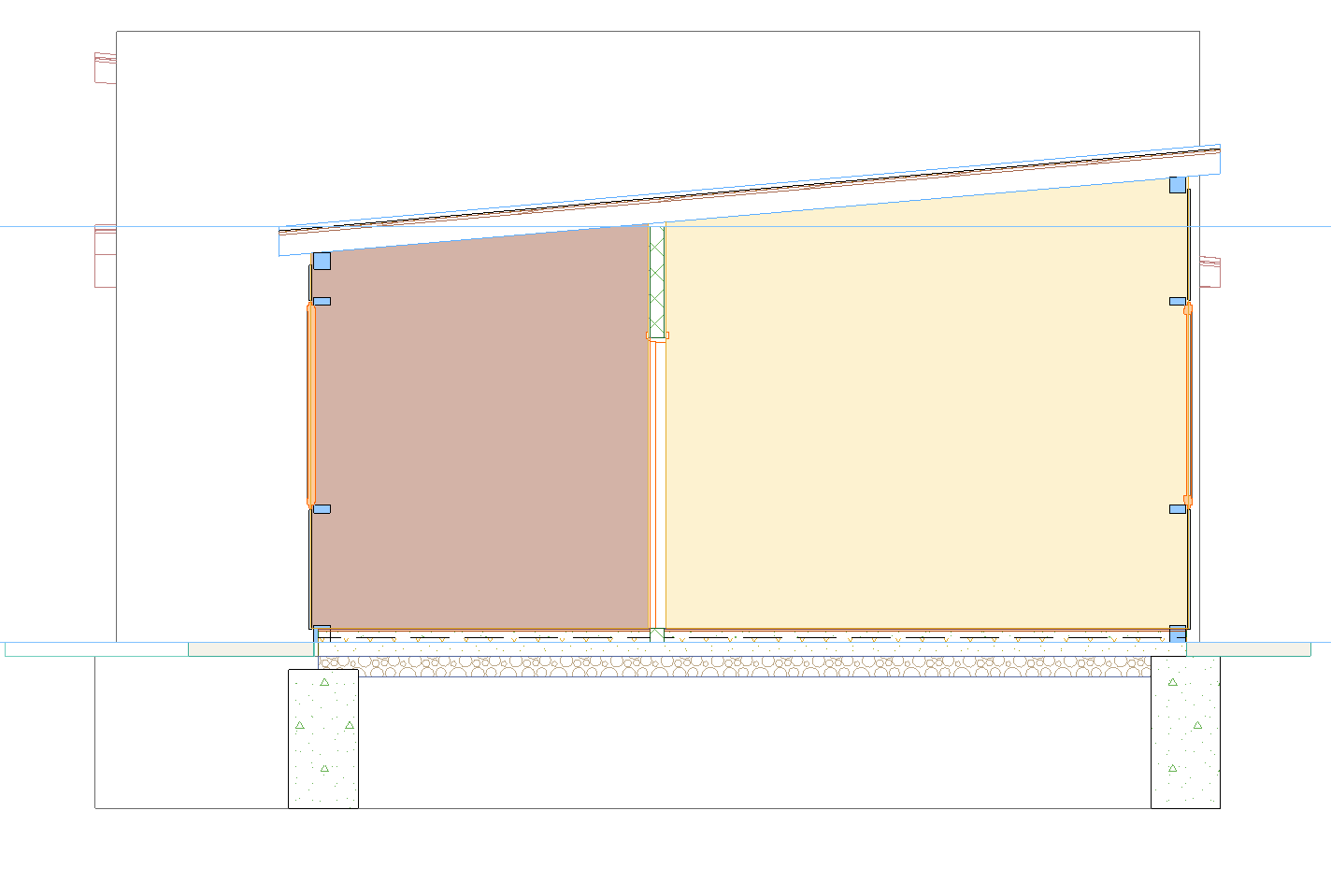

Visualizzazione della sezione tagliata |

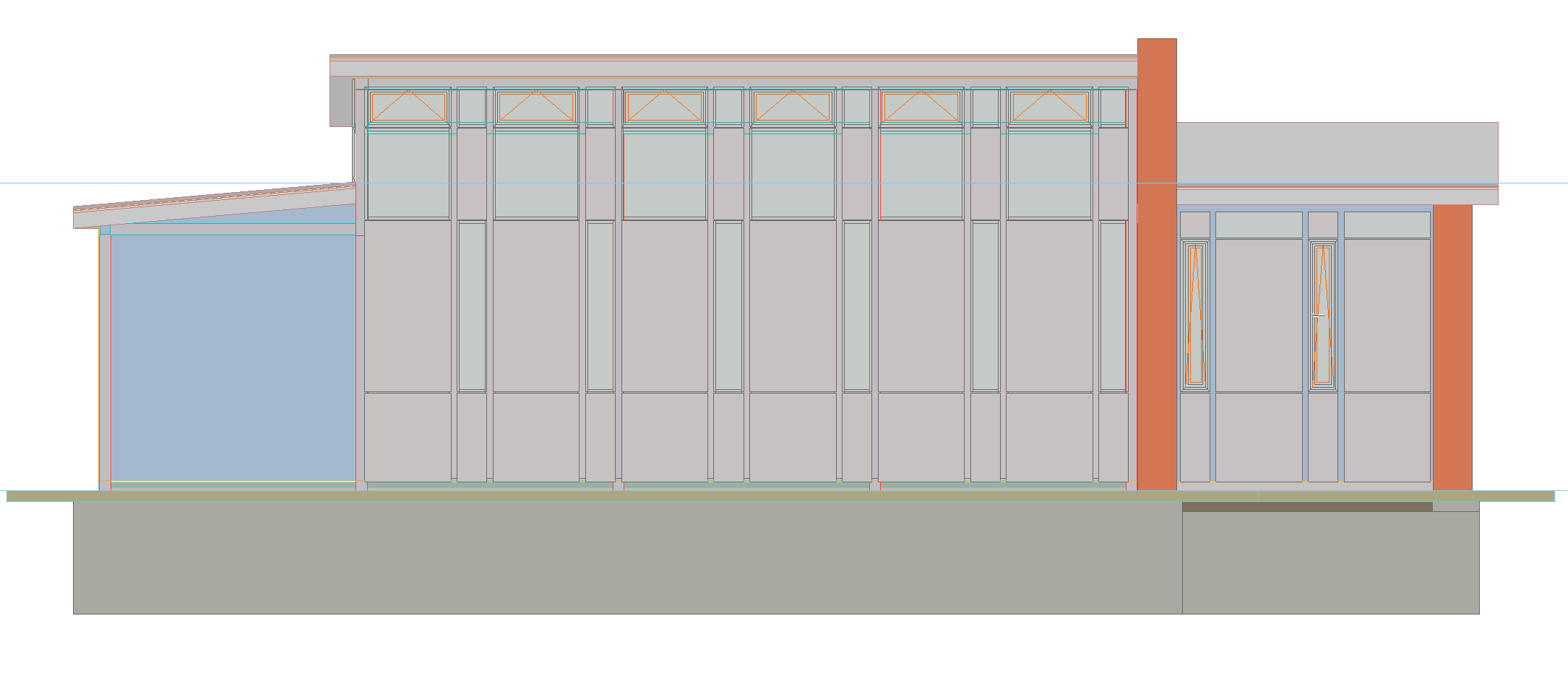

Visualizzazione della sezione non tagliata |
|
Pianta (simbolica) |
Colore Categoria |
Colore Categoria |
|
Sezione/Alzato/Alzato Interno |
Colore Categoria |
Superficie |
|
Documento 3D |
Colore Categoria |
Superficie |
|
Finestra 3D + sezione |
Superficie |
Superficie |
Impostare la trasparenza delle Zone di taglio in sezione

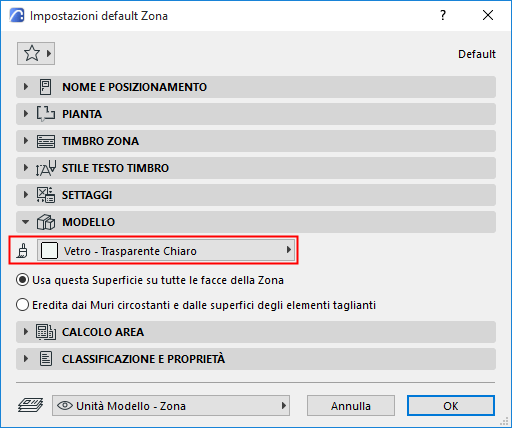

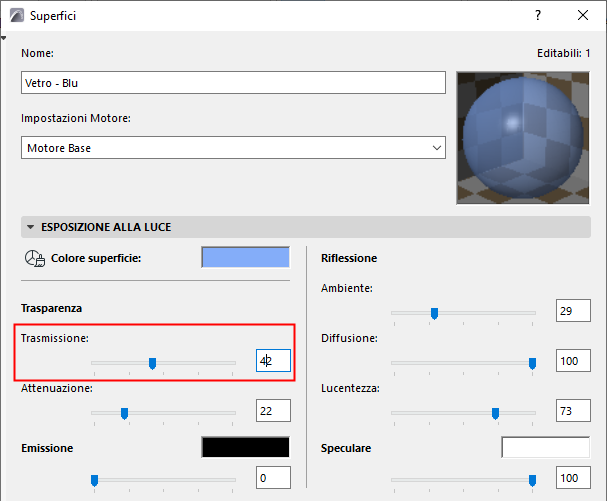

Se in una sezione è presente una Zona di taglio, è possibile renderla completamente trasparente attribuendo al suo parametro di trasmittanza superficiale un valore da 50 in su.

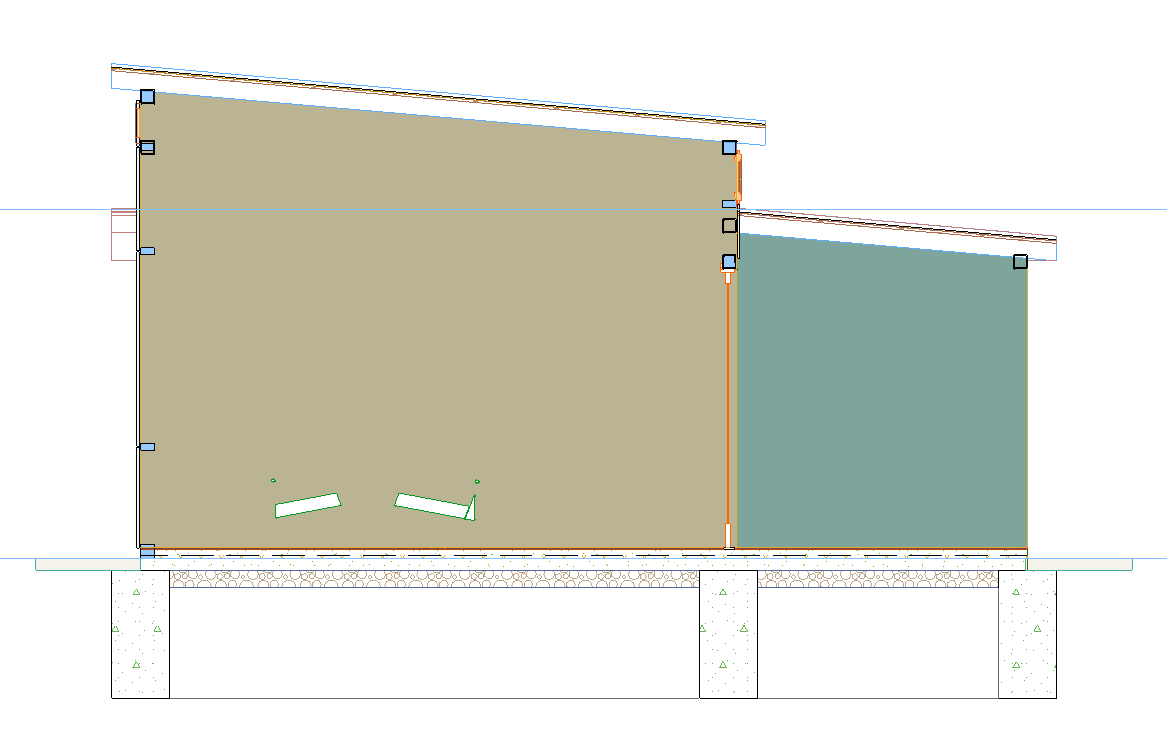

Se il parametro di trasmittanza è 49 o inferiore, la Zona è opaca.

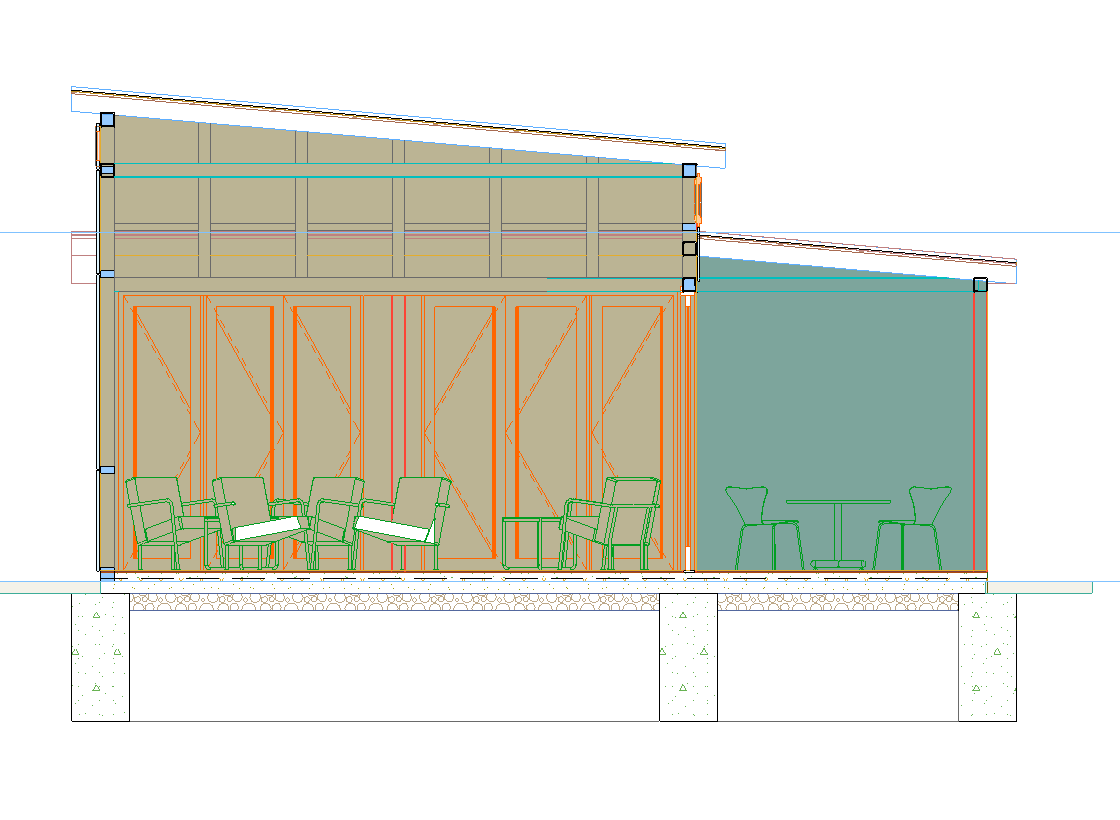

In una Zona trasparente, verranno visualizzati i contorni degli oggetti, ma i loro colori non subiranno modifiche.
Impostare la trasparenza delle Zone non tagliate

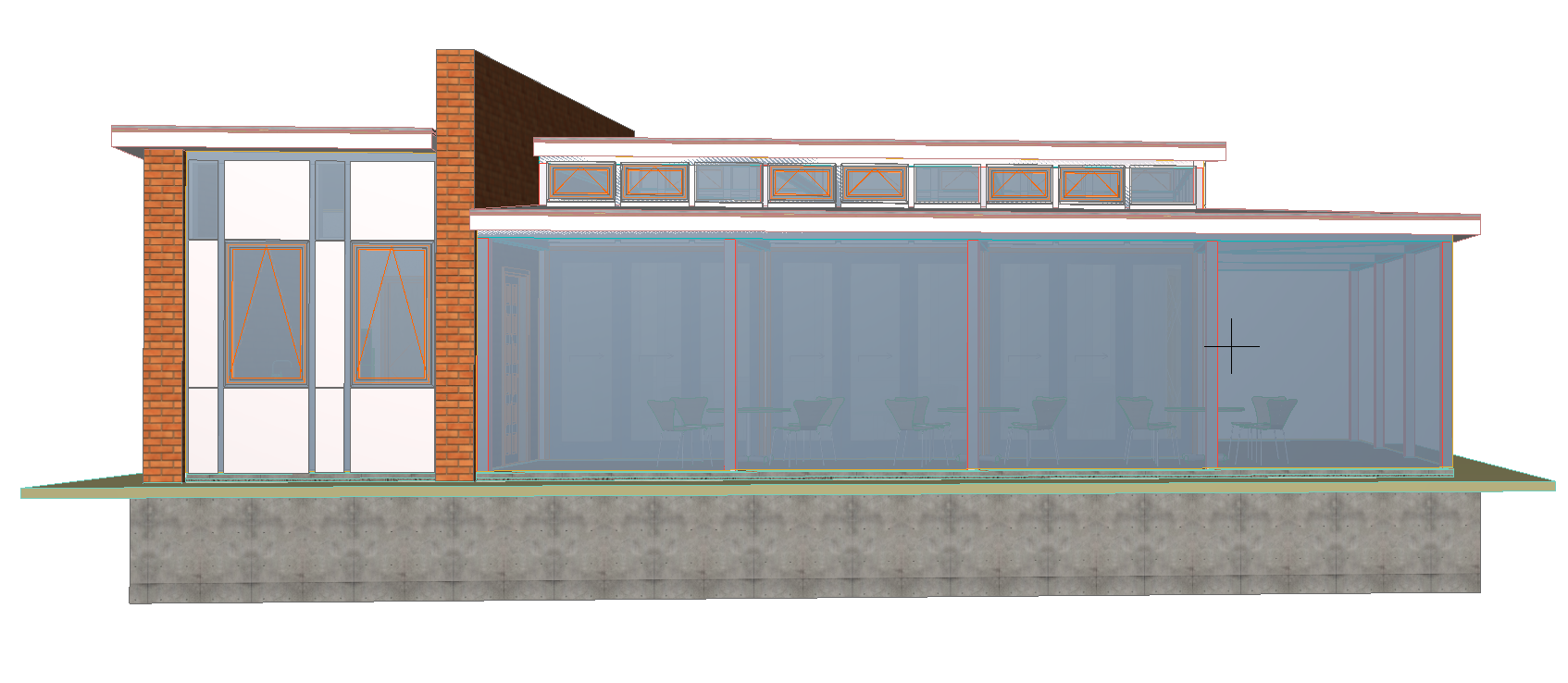

Se è presente una Zona non tagliata (ad es. in una vista in Alzato o in 3D), è possibile regolarne la trasparenza utilizzando il parametro di trasmittanza della superficie.
Qualsiasi valore maggiore di 0 rende la Zona trasparente, ma il livello di trasparenza varia secondo il valore di trasmittanza (quanto più il valore di trasmittanza è alto tanto più la Zona è trasparente).
