I muri e gli altri elementi
Per informazioni su come funzionano le intersezioni (giunture) tra gli elementi di costruzione:
Vedere Intersezioni tra elementi.
Anche le seguenti ulteriori funzionalità influenzano le Intersezioni dei muri:
- Pilastri e muri
Vedere Pilastri e muri.
- I comandi Collega possono cancella parte dei Muri per adattarli a Falde o Shell.
- È anche possibile tagliare un muro secondo una Falda Piano-Singolo.
- La funzione Aggiusta gli Elementi ai Solai consente di regolare i muri ai livelli specifici di uno o più solai che si trovano sopra o sotto di essi.
Vedere Aggiusta Elementi ai Solai.
- I muri possono essere collegati a Curtain Wall utilizzando Design > Collega > Unisci Muri al Curtain Wall. Lo stesso comando è disponibile da Design > Modifica Curtain Wall.
Vedere Unisci il Muro al Curtain Wall.
- Relazione con le Zone: nel pannello Modello delle Impostazioni Muro, definire in che modo il muro deve comportarsi in rapporto alle zone: se come confine di zona (delimitazione), se la sua area/volume deve essere sottratta dalla zona in cui si trova, o se esso non deve avere alcun effetto sulle zone.
Vedere Relazione con le Zone.
Angoli del muro poligonale
Quando siano connessi ad altri muri di tipo lineare, i Muri Poligonali mantengono il contorno iniziale come scelta predefinita.
È possibile modificare questa impostazione predefinita.

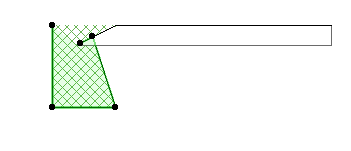

Nell’esempio seguente un Muro Semplice è collegato a un Muro Poligonale.

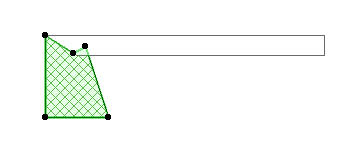

Ora, Selezionare la casella Gli angoli del poli-muro possono cambiare nella sezione Geometria e Posizionamento della finestra di dialogo Impostazioni muro (disponibile quando è selezionato un Muro poligonale).
Questo effetto è visibile se si attiva Visualizza > Opzioni Visualizzazioni a Video > Pianta legata.
