Tipi di Ventaglio per Ventagli a pedate uguali

Nel pannello Impostazioni Scala - Geometria e posizionamento:

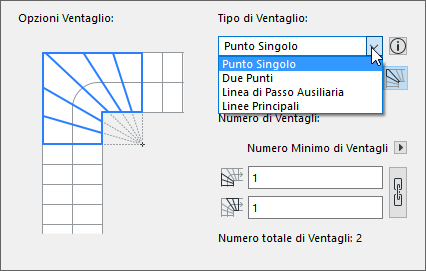

1. Scegliere uno dei quattro tipi di avvolgitori con pedate uguali dal menu a comparsa: Punto singolo, Due punti, Linee principali e Linea di Passo Ausiliaria.

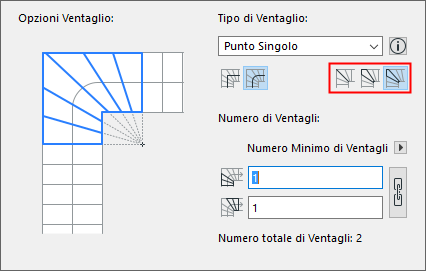

2. Fare clic su una delle tre icone per impostare come distribuire le pedate nel punto di svolta, dove l'asse del ventaglio interseca la linea di passo:





• Alzata: posizionare un'alzata sul punto di svolta
• Andamento simmetrico: la pedata è divisa a metà al punto di svolta
• Andamento asimmetrico: senza restrizioni sul posizionamento della pedata

Vedere le seguenti illustrazioni:

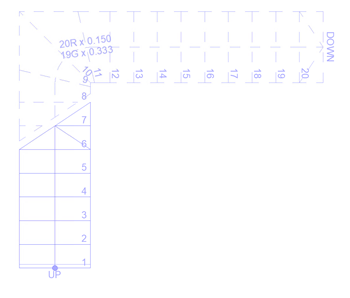

Figura 1. Tipo Ventaglio: Linea di Passo AusiliariaPunto di svolta: Alzate

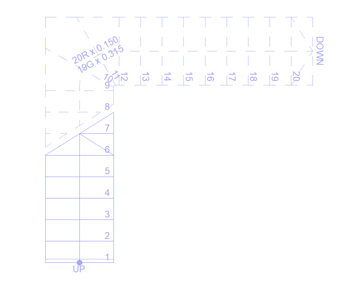

Figura 2. Tipo Ventaglio: Linea di Passo AusiliariaPunto di svolta: Andamento Simmetrico

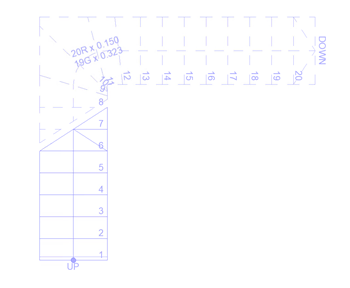

Figura 3. Tipo Ventaglio: Linea di Passo AusiliariaPunto di svolta: Andamento Asimmetrico

Segmenti a ventaglio

Nel caso di un Segmento a Ventaglio, il punto medio della parte a Ventaglio della linea di passo è considerato il punto di partenza del Ventaglio.

• Le bisettrici sono costruite come perpendicolari della linea di passo attraverso questo punto.
• Le Pedate Uguali sono misurate a partire da questo punto.
• Le Larghezze Minime delle Pedate a Ventaglio vengono misurate a partire dalla proiezione di questo punto sul bordo interno.
