Struttura a sbalzo di Rampa e Pianerottolo

Queste impostazioni sono disponibili se si è scelto un tipo di struttura A Sbalzo per la Rampa e/o il Pianerottolo.

Scegliere un Componente di tipo a sbalzo - ad es. una Staffa o un Blocco.

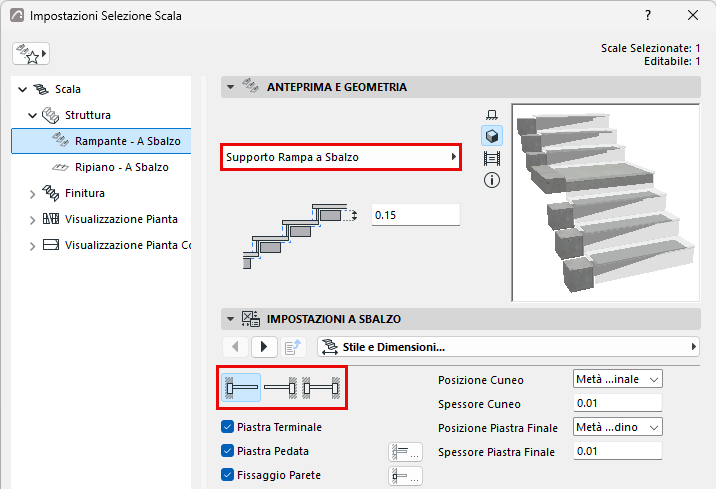

Usare il pannello Impostazioni a Sbalzo per configurare la struttura scelta:

  • Impostare la struttura a sbalzo a sinistra, a destra, o su entrambi i lati della scala
  • Aggiungere una Piastra Pedata opzionale


Usare la modalità di editazione per aggiungere un Fissaggio a parete opzionale per la Rampa o per il Pianerottolo, come mostrato di seguito:

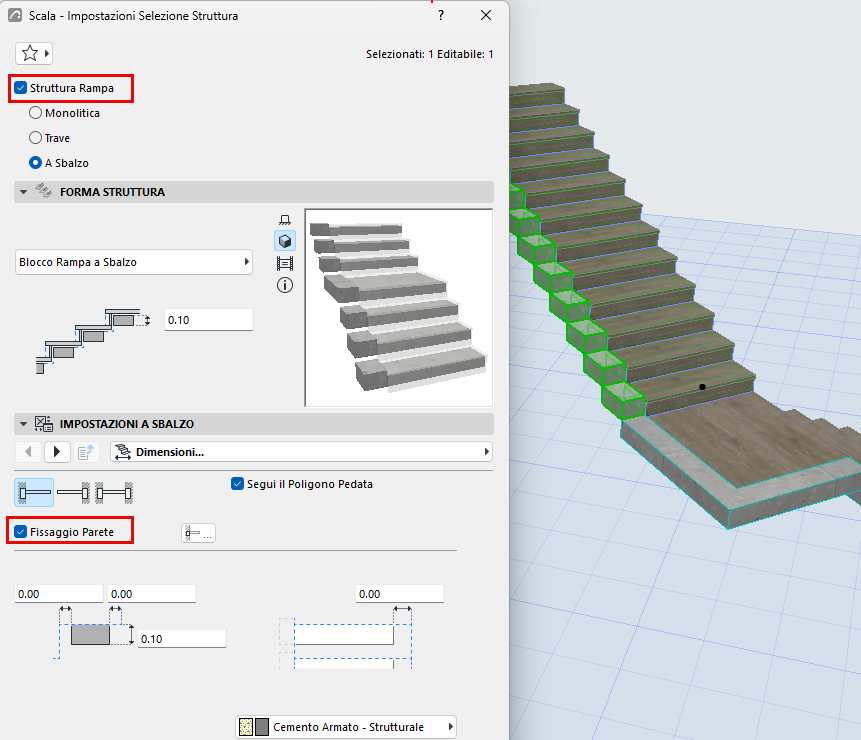

Figura 1. Aggiungere un Fissaggio a parete alla Rampa a sbalzo (selezionare e editare la Struttura Rampa in Modalità di editazione)

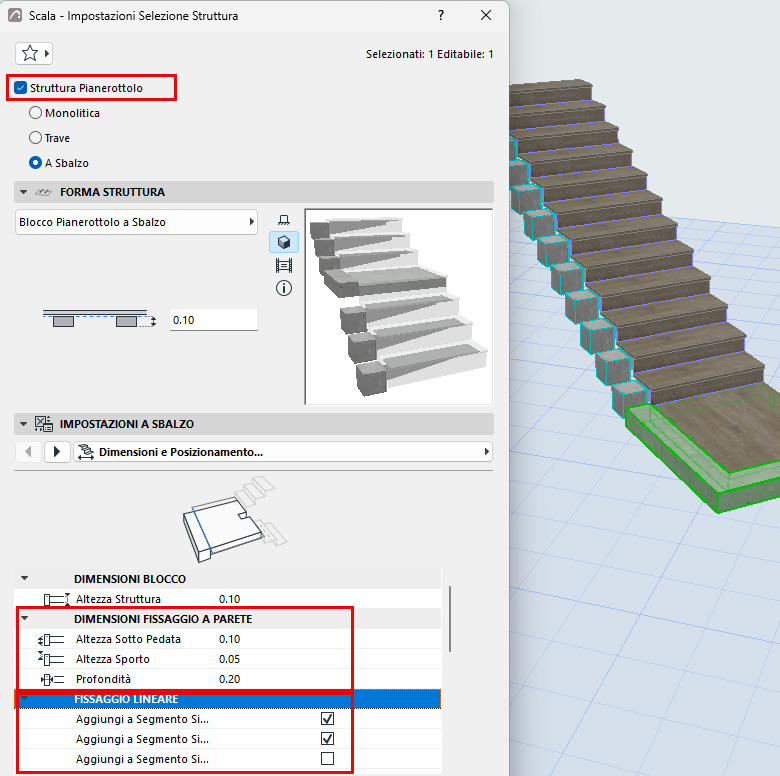

Figura 2. Aggiungere Fissaggi lineari ai Segmenti di pianerottolo a sbalzo (selezionare e editare la Struttura Pianerottolo in Modalità di editazione)

Definire i componenti come Struttura/Rivestimento/Altro

Nella sezione Rappresentazione della finestra di dialogo Settaggi: impostare i componenti come Struttura/Rivestimento/Altro. (Per impostare separatamente le parti, deselezionare "Tipi Componente Uniformi".)

Definire i tipi di componente in questo modo consente di controllarne la visualizzazione tramite la Visualizzazione Parziale della Struttura. Ad esempio, per visualizzare viste di coordinamento della sola struttura, scegliere "Solo Struttura" come impostazione di Visualizzazione Parziale della Struttura della vista. Questo nasconderà i componenti scala definiti come "Rivestimento" o "Altro".

La Visualizzazione Parziale della Struttura dei componenti scala è supportata nelle viste basate sul modello 3D (ad es. Sezioni). Nelle Piante e nelle Piante dei Controsoffitti, le scale sono visualizzate come simboli e non sono influenzate dalla Visualizzazione Parziale della Struttura.
Nota: Per i componenti dei profili, impostarne il tipo nel Gestore Profilo.
