Le scale non sono associative rispetto agli altri elementi 3D. Per congiungere una scala ad un solaio o a un muro, utilizzare le Operazioni con gli Elementi Solidi.
Tuttavia è possibile utilizzare i Settaggi Scala (Struttura Rampa) per:
definire le estremità delle strutture della scala
creare connessioni tra le rampe e i pianerottoli della Scala. È possibile utilizzare connessioni diverse all'interno di una singola scala.

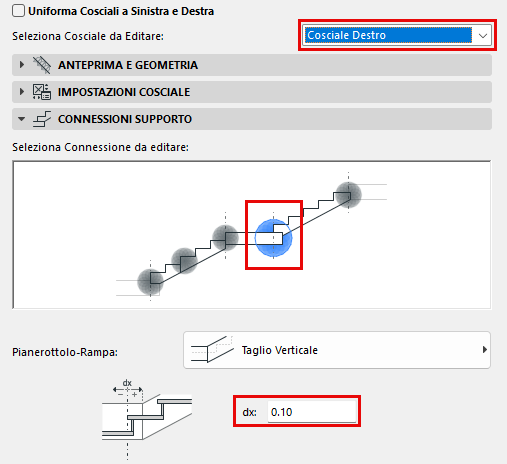

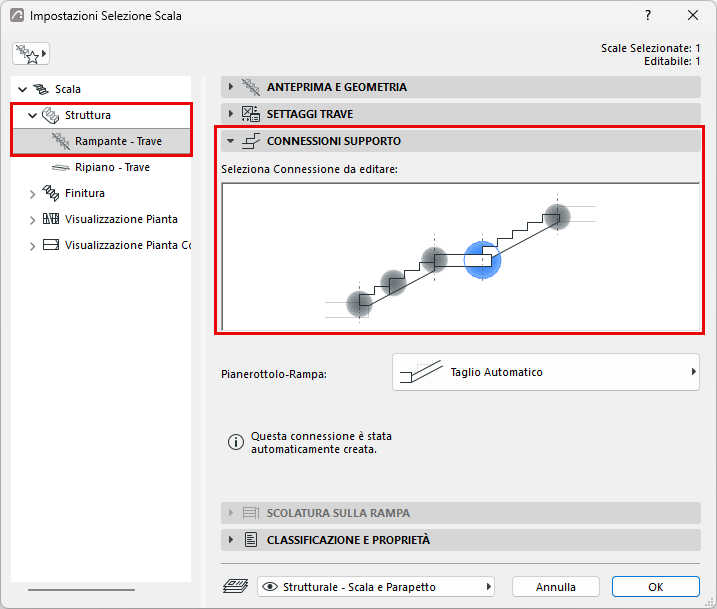

Per impostare terminazioni e connessioni per la scala, andare alla pagina delle impostazioni delle Strutture Rampa, e al Pannello Connessioni Supporto. Questo pannello è disponibile sia in Settaggi Scala (Struttura Rampa) sia per una Struttura Rampa selezionata in modalità di editazione.
Qui si gestiscono tutte le connessioni e le estremità delle rampe e dei pianerottoli delle scale:
Rampa-Inizio
Rampa-Fine
Rampa-Pianerottolo

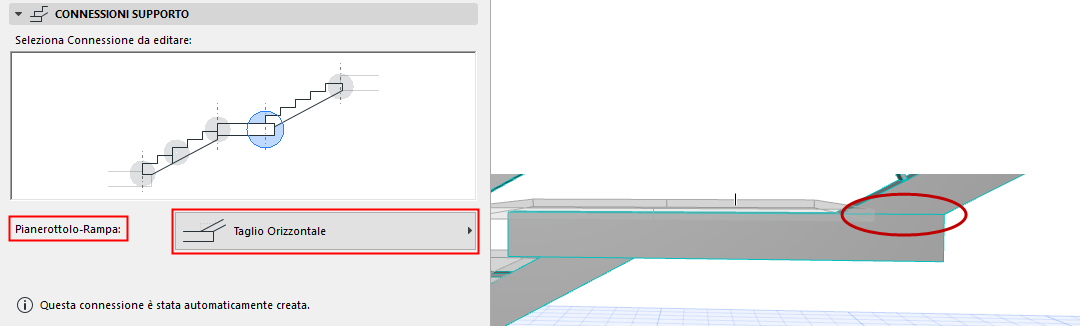

Pianerottolo-Rampa
Rampa-Rampa

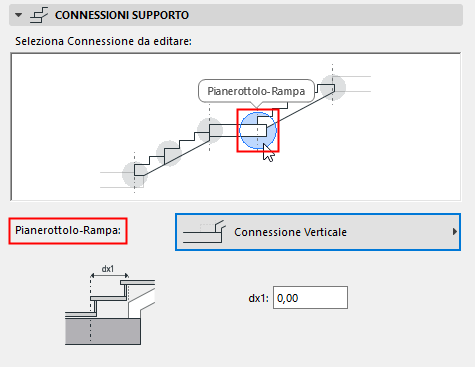

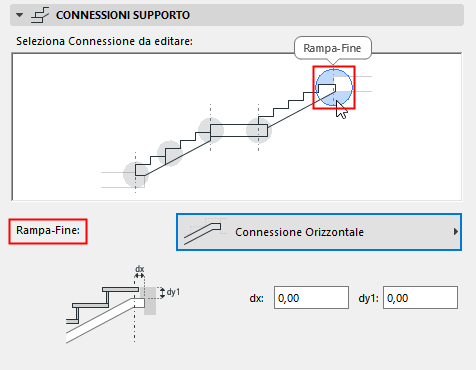

Nell'anteprima, muovere il cursore e fare clic per scegliere la connessione o la terminazione che si desidera editare.

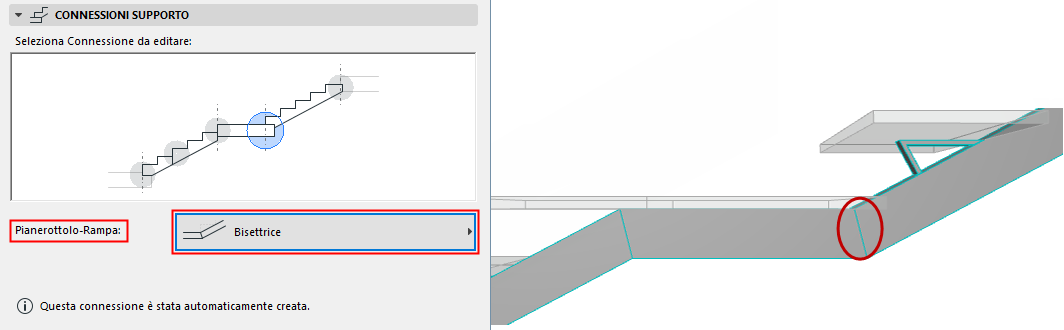

Dal menu di scelta rapida, selezionare il tipo di connessione desiderato. Questo è un insieme di opzioni fisso, che varia secondo la struttura e il tipo della connessione.

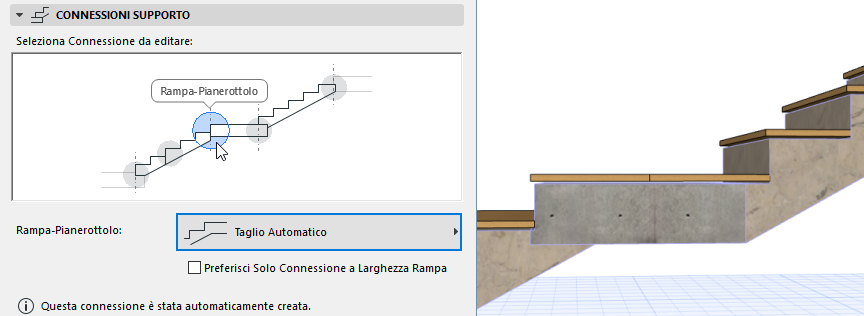

Le opzioni automatiche non richiedono ulteriori impostazioni da parte dell'utente.Figura 1. Connessione Pianerottolo-Rampa: Taglio automatico

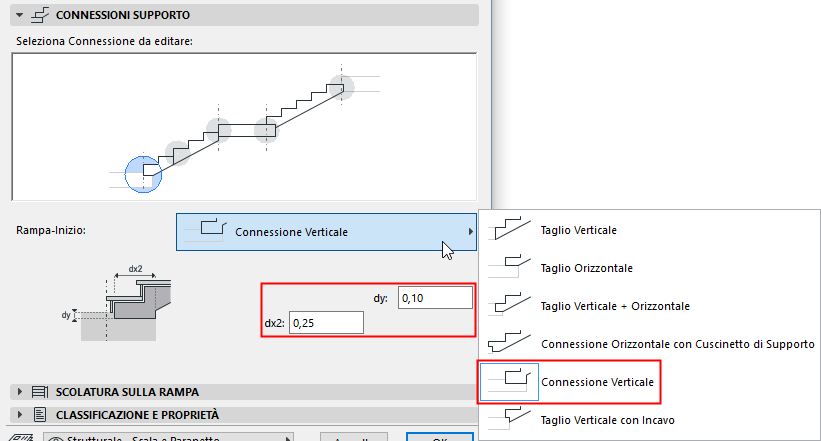

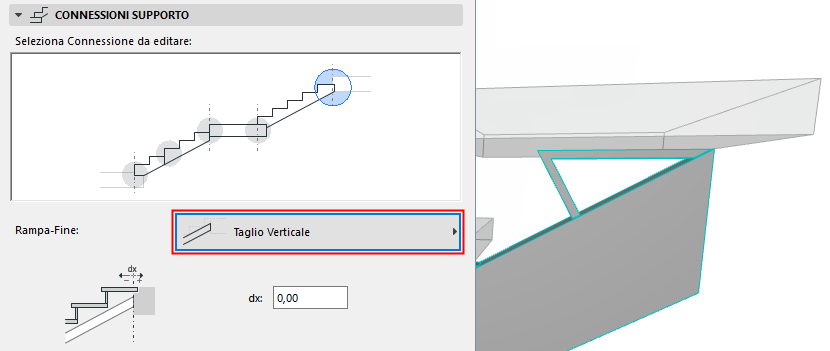

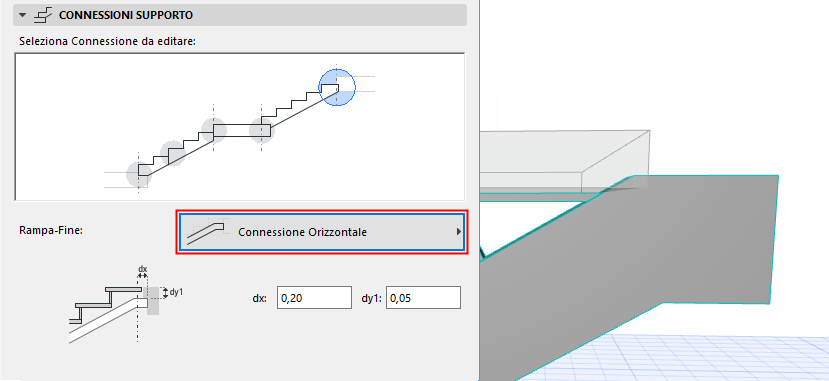

Estremità Rampa su Trave: Orizzontale e Verticale

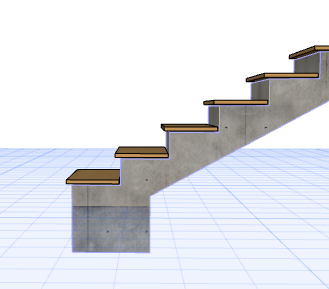

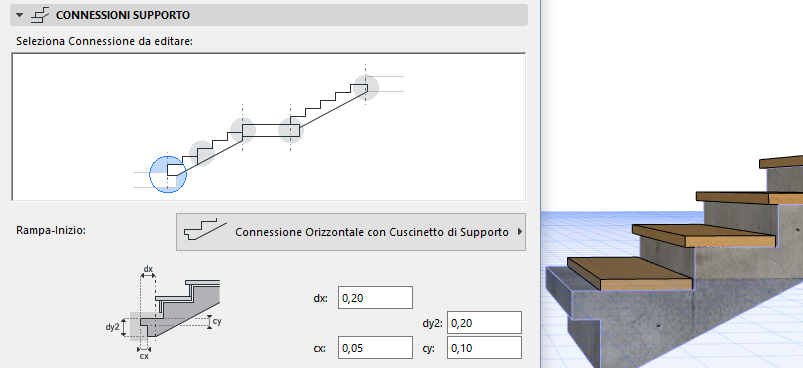

Figura 2. Estremità Rampa Monolitica: Orizzontale con Cuscinetto di Supporto
