Opzioni Vista Modello per Parapetti

Opzioni Parapetto

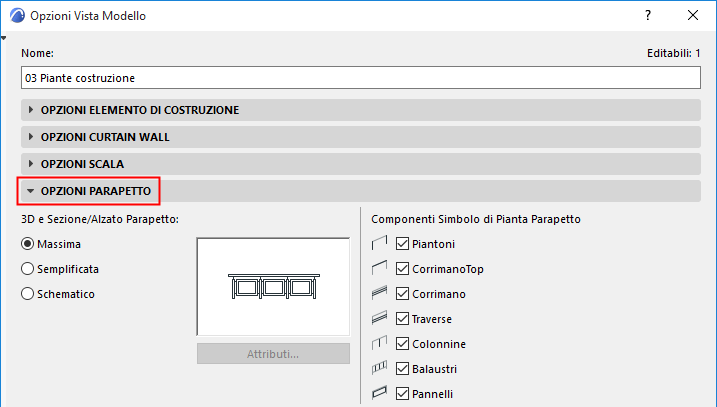

Questo pannello si trova in Documento > Vista Modello > Vista e Opzioni Modello.

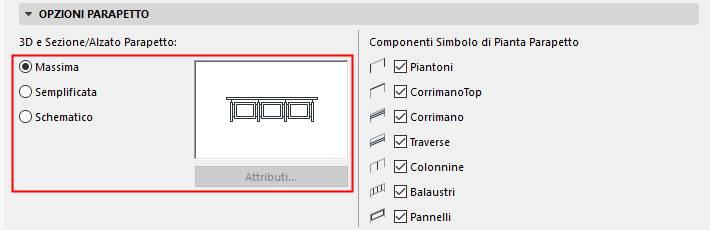

Livello di Dettaglio Parapetto in 3D e in Sezione


  • In modalità Completa, viene visualizzata il parapetto completo: tutti gli elementi 3D sono visibili con tutti i dettagli.
  • In modalità Semplificata, viene visualizzato l'intero parapetto: tutti gli elementi 3D sono visibili, ma in modo semplificato: per i sottoelementi è visualizzato il solo ingombro.
  • In modalità schematico, viene visualizzata una membrana superficiale continua per indicare il percorso del Parapetto.

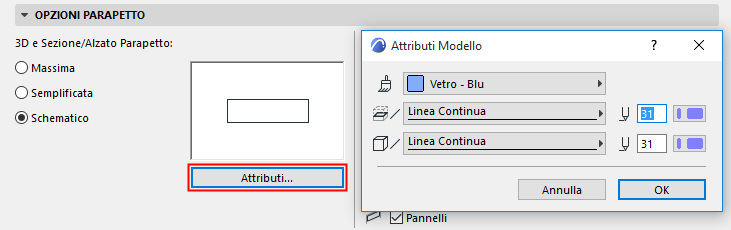

  • Per Semplificato o Schematico: fare clic su Attributi per personalizzare le opzioni di superfici e linee per i Parapetti visualizzati in 3D e le viste in Sezione.

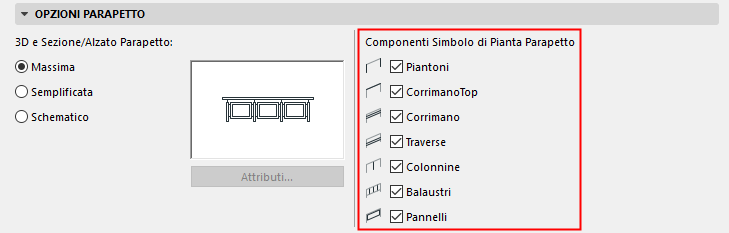

Mostra/Nascondi Componenti del Simbolo in Pianta del Parapetto

Usare le caselle di controllo per mostrare/nascondere i componenti del simbolo in pianta del parapetto



Per visualizzare o nascondere i singoli Simboli di Parapetto, utilizzare le Impostazioni Parapetto.

Vedere Componenti del Simbolo in Pianta del Parapetto.

Per ottimizzare la visualizzazione dei simboli (in base alle parti visibili/nascoste di un parapetto), utilizzare il pannello "Livello dettagli" della finestra di dialogo Opzioni vista modello:

Vedere Livello di Dettaglio dei Simboli di Scala e Parapetto.
