Trasformazione delle Forme: Leviga e Unifica le Facce
Usare questo comando se si è eseguito un modello base angolare, e si desidera ottenere un effetto più arrotondato con un solo clic.
Levigare una Forma non solida

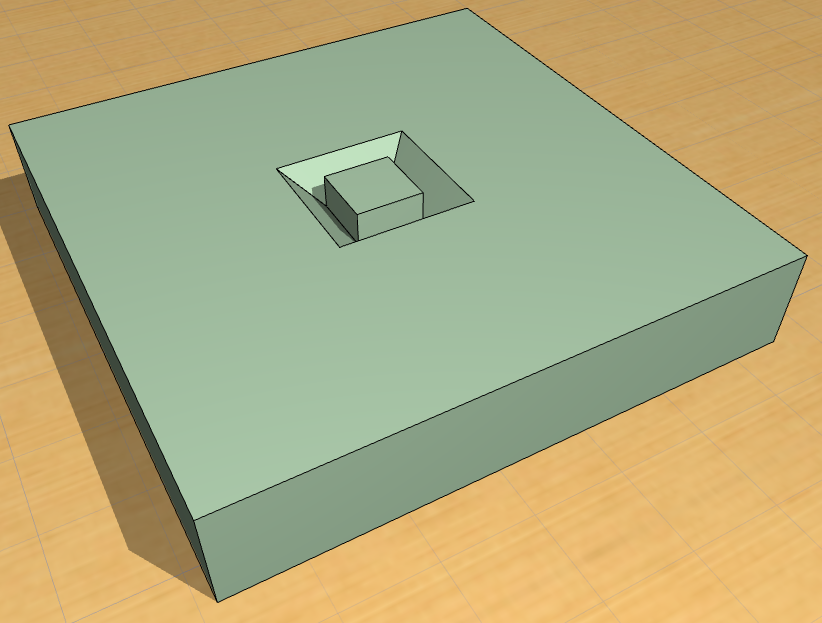

Per esempio, cominciamo con la seguente Forma vuota.
Per ottenere un effetto più levigato:
- Selezionare la forma o un sotto-elemento.
- Usare Design > Modifica Forma > Leviga e Unifica le Facce.
- Viene visualizzata la finestra di dialogo Leviga e Unifica le Facce.
Poiché la Forma corrente (non solida) ha dei confini esterni (bordi privi di facce adiacenti), è possibile scegliere come trattare tali confini:

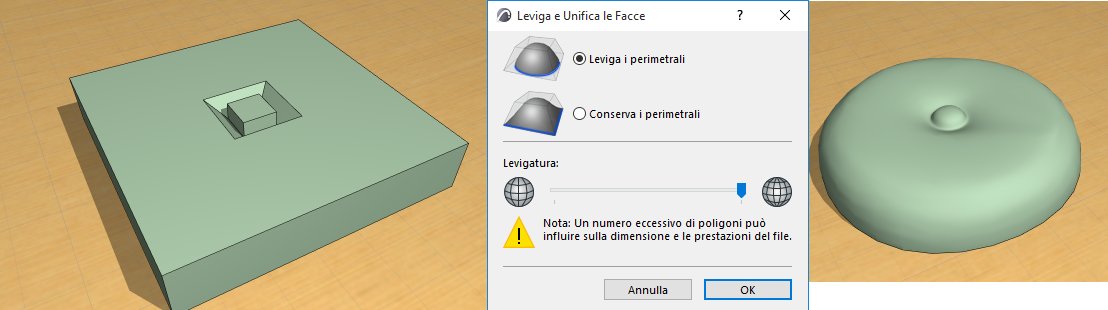

- Leviga i perimetrali significa che i lati di confine dell'elemento, degli elementi o dei sotto-elementi selezionati saranno coinvolti nello smussamento:
- Conserva i perimetrali significa che i lati di confine dell'elemento, degli elementi o dei sotto-elementi selezionati resteranno intatti, e solo le parti interne saranno levigate.

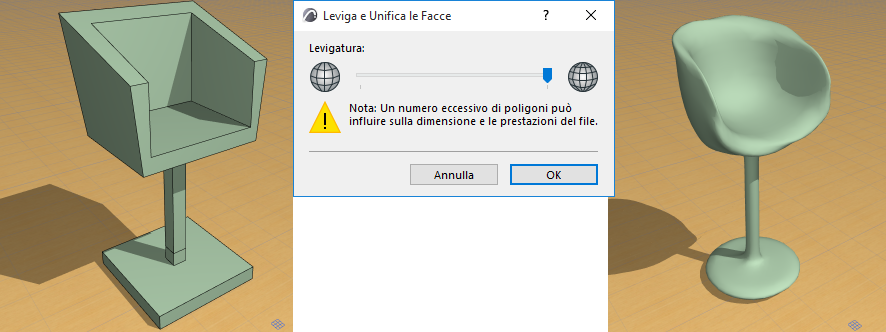

- Livello di suddivisione: usare il cursore per regolare il grado di suddivisione in triangoli si desidera ottenere. Tenere presente che un livello di suddivisione è elevato, specie nel caso di Forme complesse o di più Forme, causerà la formazione di un elevato numero di poligoni, che può influenzare significativamente la dimensione del modello e le prestazioni.
Levigare una Forma solida
Con una Forma solida, non ci sono confini laterali liberi, quindi tutte le parti selezionate saranno coinvolte nella suddivisione:
