Porte/Finestre nel muro curvo

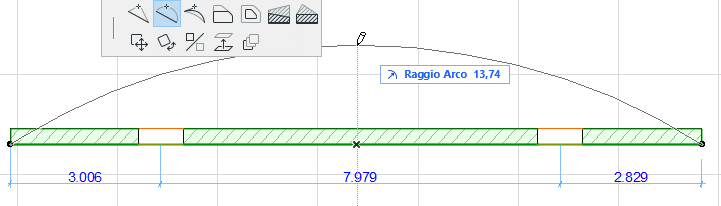

Si supponga di avere posizionato delle finestre in un muro diritto (alle distanze date rispetto alle estremità del muro), per poi curvare il muro (come nella figura sotto).



La finestra di dialogo Posizione aperture consente di scegliere in che modo trattare la posizione risultante delle aperture nel muro curvo.

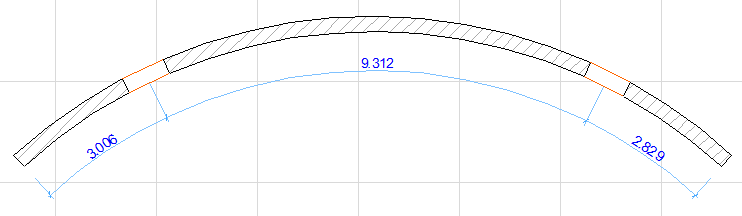

Conserva distanza: questa opzione assicura che la distanza delle aperture rispetto alla più vicina estremità del muro rimanga inalterata. (La distanza delle aperture viene misurata dai punti centrali delle aperture.)

Nota: il segmento di muro su cui si fa clic per curvare sarà il segmento che viene adattato.


Conserva proporzione: con questa opzione si manterrà costante il posizionamento delle aperture rispetto alla lunghezza del muro.
