Creare una Trave inclinata

Usare Impostazioni Trave, o usare Trave inclinata graficamente nella Finestra 3D

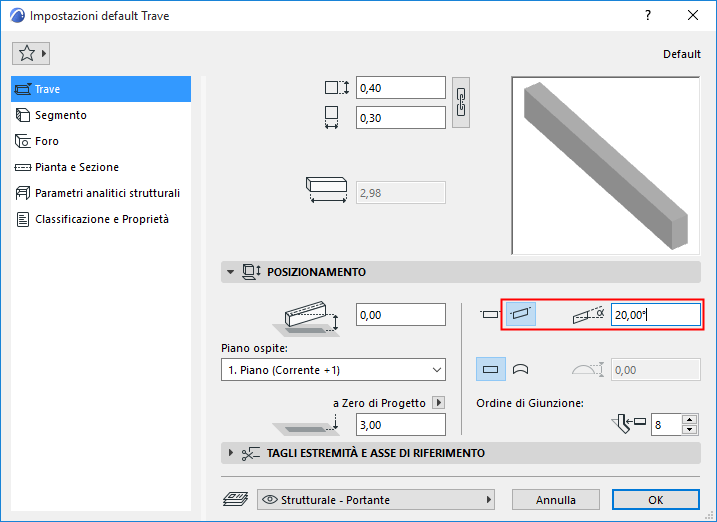

Definire l'Angolo di inclinazione in Impostazioni Trave.

  1. Da Impostazioni Trave (scheda Trave, pannello Posizionamento) o dalla Palette Informazioni, scegliere l'icona Inclinata.
  2. Immettere un angolo di inclinazione in gradi.


    Il valore dev'essere compreso tra -89° e +89°, ed è misurato dal punto d'inizio della Trave.

  3. Scegliere il metodo di posizionamento dalla Palette Informazioni e posizionare il pilastro.

Immissione Trave con due clic

  1. Selezionare il metodo Trave singola della Palette Informazioni.

  2. Fare clic su due volte per definire ciascuna estremità della Trave.

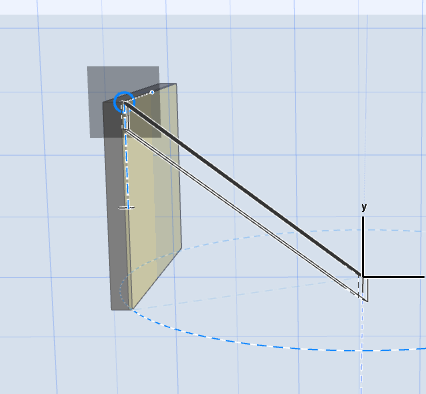

  3. Nella Finestra 3D:
    • Snap delle estremità a elementi preesistenti
    • Fare clic su Maiusc per vincolare l'input a un piano di editazione.

      Nota: se la Trave ha già un angolo di inclinazione definito (in Impostazioni o in Palette Informazioni), l'angolo di inclinazione prevale indipendentemente dal vincolo.

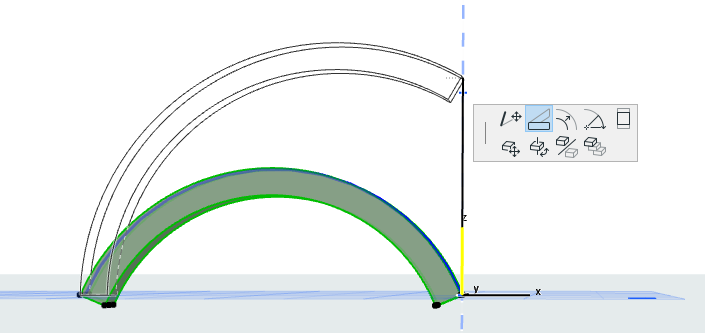

Anche una Trave curva verticalmente già esistente può essere inclinata.
