Tagli delle estremità della Trave

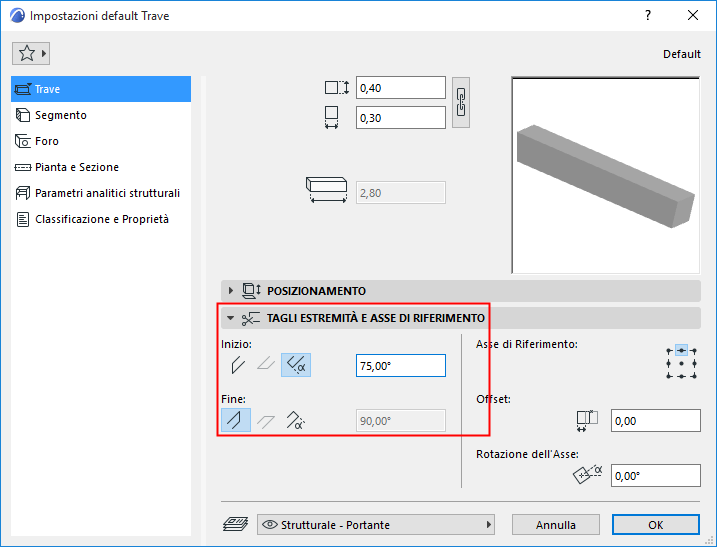

Andare a Impostazioni Trave - Pannello Asse di riferimento e Tagli delle estremità o ai controlli dell'angolo Inizio/Fine nella Palette Informazioni della Trave.



Definire i bordi Iniziale e Finale della Trave come angolo orizzontale, verticale o personalizzato.

Nota: orizzontale è disponibile solo per Trave inclinata.

È anche possibile modificare questa geometria graficamente:

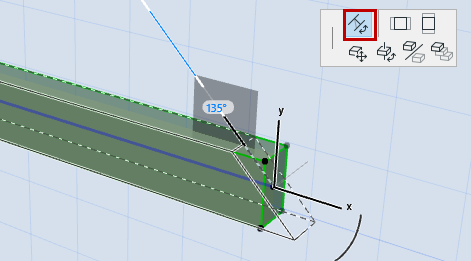

  • Selezionare una trave in 3D. Fare clic sulla sua superficie di estremità, quindi selezionare Ruota Angolo Unione nella pet palette.
