Copertura a padiglione

  1. Disegnare il contorno in pianta dell'edificio (ossia i muri esterni).
  2. Attivare lo Strumento falda, e usare il metodo Geometria Multi-Piano e il metodo Geometria a padiglione.

  3. In Impostazioni falda, adattare i parametri principali falda (per es. pendenza, aggetto)

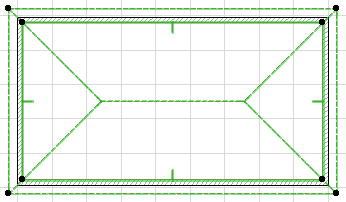

  4. Fare doppio clic per posizionare la linea cardine rettangolare della copertura, o usare la Bacchetta Magica (Spazio+clic) sul bordo del profilo del Muro per creare rapidamente una Falda multipiano.
  5. Il tetto creato è un unico elemento di copertura multipiano.

    HipRoofFP.png     HipRoof3D.png
