Creazione di Finestre e Porte

Definizione del Livello di Dettaglio di Porte e Finestre

Origini del Componente Porta/Finestra

Nel caso di Elementi di Libreria di Porte e Finestre si applica una metodologia speciale.

• Le origini dei componenti per i simboli di porte/finestre 2D devono essere allineate con il centro dell'apertura della parete della porta/finestra e il bordo esterno della parete in cui saranno posizionati.
• Le origini dei componenti per i modelli di porte/finestre 3D devono essere allineate con il centro inferiore dell'apertura della porta/finestra.

  Figura 1. Simbolo porta con Origine componente su hotspot



Definizione di Tolleranza Porta/Finestra

Il Foro architettonico è la parte del muro tagliata per fare spazio all'intera struttura della porta/finestra.

Altezza Foro è uguale a Larghezza quota infisso più la Tolleranza orizzontale.

Altezza Foro è uguale a Altezza quota infisso più la Tolleranza verticale.

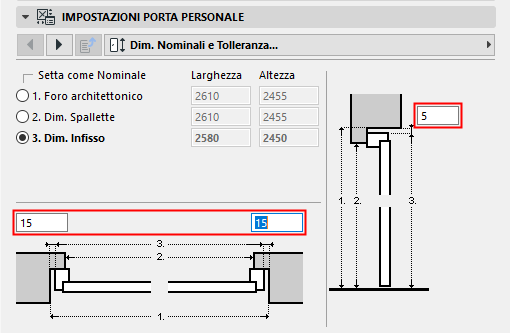

Figura 2. Valori Tolleranza in Impostazioni personali Porta

Principi di progettazione della Tolleranza

Il simbolo 2D di tolleranza deve essere sempre disegnato (utilizzando gli strumenti 2D di Archicad) sul lato sinistro dei simboli 2D di porte/finestre, con la stessa larghezza per tutti i simboli 2D utilizzati in un Elemento di Libreria di Porte/Finestre.

I simboli di tolleranza 2D verranno automaticamente aggiunti ai bordi destro, superiore e inferiore della porta/finestra e saranno regolati parametricamente ai bordi del Foro architettonico. Il modello 3D verrà creato automaticamente, in base alla larghezza della tolleranza definita nel Simbolo 2D e allo spessore del telaio della porta/finestra. Le superfici di tolleranza e larghezza verranno automaticamente aggiunte all'interfaccia utente porta/finestra come valori parametrici.

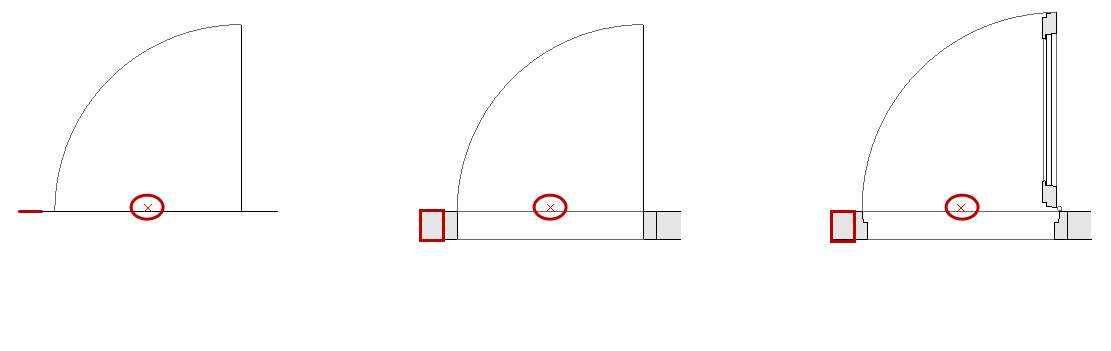

Figura 3. Tolleranza visualizzata con Assegnazione LoD Bassa, Media e Completa

Linee di Apertura, Cardini e Maniglie

Principi di progettazione per Linee di apertura, Cardini e Maniglie

Figura 4. Orientamento della Linea di apertura

Figura 5. Orientamento Linea di Apertura Cardini

LPM consente di definire qualsiasi numero e direzione di linee di apertura e/o simboli di Operazioni di Apertura in modelli 3D utilizzando gli strumenti 3D di Archicad. Le linee di apertura 3D possono essere definite usando lo strumento Forma (impostato sul Metodo Geometrico Linea).

È anche possibile utilizzare ad esempio l'Elemento di Libreria Testo 3D (dalla libreria Archicad standard) per definire eventuali annotazioni di testo fisse.

Considerando i vari standard per la direzione delle linee di apertura, LPM fornisce 2 serie di assegnazioni che definiscono l'orientamento della linea di apertura come "Cardini" o "Maniglia".

Il controllo Orientamento Linea di Apertura (disponibile in Opzioni Vista Modello e nell'interfaccia utente dell'Elemento di Libreria) consente all'utente di invertire il loro posizionamento secondo le necessità.

Posizionamento del Gruppo Maniglia Porta/Finestra

Si noti che l'opzione per il Gruppo Maniglia 3D è disponibile solo per il LoD "Modello 3D Completo".

LPM consente la definizione di qualsiasi numero e direzione dei tipi di Gruppo Maniglia, separati per i lati interni ed esterni delle aperture. Il tipo di Gruppo Maniglia è selezionabile tra i tipi Archicad standard o da qualsiasi Elemento di Libreria Componente Maniglia Personale (nelle librerie caricate).

Principi di progettazione per il Posizionamento della Maniglia

Usare le linee 3D che possono essere definite dallo strumento Forma (impostato sul Metodo Geometrico Linea)

Definizione (linea di Forma)

Figura 6. Origine Forma

L'origine della forma verrà utilizzata come punto di ancoraggio (nello spazio 3D, quindi la linea della forma deve essere posizionata sulla superficie della porta/finestra) e la direzione della linea verrà utilizzata come orientamento del Gruppo Maniglia. La lunghezza della linea non influisce sulla posizione o sulla forma della maniglia finale. Di seguito è illustrato il rapporto tra una linea di Forma utilizzata per la progettazione e il modello di Maniglia finale:

Il tipo di assegnazione definirà l'orientamento della maniglia rispetto alla faccia Interna o Esterna di una porta o finestra.

Vedere Origini del Componente Porta/Finestra.

Accessori e ferramenta standard di Porte e Finestre

Le funzionalità e gli elementi parametrici seguenti di porte o finestre della libreria Archicad standard verranno aggiunti automaticamente a ciascuna porta o finestra:

Finestre

• Apertura Muro – Spalletta
• Apertura Muro – Chiusura Muro
• Apertura Muro – Rientranza Muro
• Apertura Muro – Arco in muratura
• Apertura Muro – Attributi
• Accessori e Ferramenta – Soglia/Davanzale
• Accessori e Ferramenta – Davanzale
• Accessori e Ferramenta – Intelaiatura interna/esterna
• Accessori e Ferramenta – Parasole
• Accessori e Ferramenta – Angolo personalizzato
• Accessori e Ferramenta – Attributi

Porta

• Apertura Muro – Spalletta
• Apertura Muro – Chiusura Muro
• Apertura Muro – Arco in muratura
• Accessori e Ferramenta – Soglia
• Accessori e Ferramenta – Intelaiatura interna/esterna
• Accessori e Ferramenta – Parasole
• Accessori e Ferramenta – Attributi

Parametri di sistema predefiniti per Porte e Finestre

• Larghezza – larghezza dell'assieme Porta/Finestra
• Altezza – altezza dell'assieme Porta/Finestra
• Spessore nominale telaio – spessore del telaio dell'assieme Porta/Finestra
• Visualizzazione dell'orientamento – Se impostato su 'Automatico' i valori della Posizione predefinita dell'etichetta e della posizione inversa etichetta saranno utilizzati per le etichette Porta/Finestra e nei programmi interattivi. Se impostato su 'Personalizzato', verrà invece utilizzato il valore del parametro Orientamento personalizzato.
• Orientamento personalizzato – utilizzato in combinazione con il parametro Verso Visualizzazione
• Posizione predefinita Etichetta – (default su 'L' per 'Sinistra') utilizzata insieme al parametro Verso Visualizzazione
• Posizione Inversa Etichetta – (default su 'R' per 'Destra') utilizzata insieme al parametro Verso Visualizzazione
• Operazione IFC – Definizione dell'operazione IFC
• Superfici > Tolleranza Superficie Esterna Porta/Finestra – retino tolleranza superficie esterna
• Superfici > Tolleranza Superficie Interna Porta/Finestra – retino tolleranza superficie interna
• Superfici > Superficie maniglia Porta/Finestra – superficie delle maniglie Porta/Finestra
• Penne> Penna linea di apertura – penna delle linee di apertura Porta/Finestra
