Raccomandazioni sul LoD
Livello di Dettaglio Simbolo 2D raccomandato
Considerare lo spessore della penna e l'aspetto dei dettagli in scala – le rappresentazioni 2D troppo dettagliate per scale più grandi potrebbero essere difficili da leggere.
Esempi del Livello di Dettaglio Simbolo 2D
Livello di Dettaglio Modello 3D raccomandato
La creazione di modelli 3D molto dettagliati può portare a un numero di poligoni tale da rallentare Archicad. Ecco alcuni suggerimenti per facilitare la creazione di Elementi di Libreria senza compromettere le prestazioni:
- Evitare di modellare i dettagli leggibili su scale inferiori a 1:20 in generale (come 1:10 o 1:5 ecc.)
- Semplificare le forme delle sezioni dei telai/pannelli o dei profili degli assiemi
- Non modellare elementi non necessari (se possibile) come guarnizioni per porte/finestre, ferramenta dettagliate per porte/finestre, elementi di fissaggio e simili.
- Evitare di creare un numero eccessivo di superfici curve.
- La creazione di superfici curve con raggi molto piccoli produrrà superfici sfaccettate; l'approccio migliore è la loro semplificazione. (Un esempio tipico per l'utilizzo della semplificazione è rappresentato dai profili estrusi in acciaio/alluminio dei telai di porte e finestre e delle ante).
- Utilizzare lo strumento Forma (piano con spessore zero) per gli elementi che dovranno apparire come una linea singola nelle sezioni (ad es. Lastre di vetro o ante di porte/finestre nel LoD 3D Schematico).

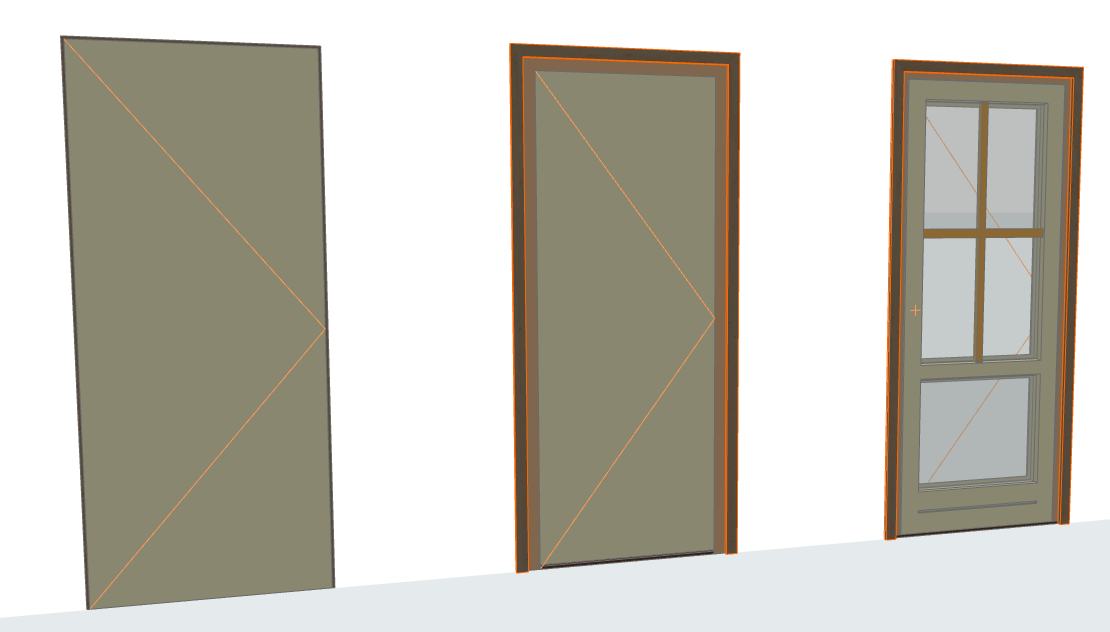

Esempi del Livello di Dettaglio Modello 3D
