Creare lo Schema Proprietà Personale

Creare uno Schema Proprietà personalizzato (un oggetto di libreria, il cui sottotipo è "Definizione Elenco LPM") e salvarlo in una delle librerie caricate nel progetto Archicad.

Eseguire questi passi:

  1. Creare un nuovo Elemento di Libreria: Archivio > Librerie e Oggetti > Nuovo Oggetto...
  2. Nella finestra dell'Editor oggetto visualizzata, fare clic su Seleziona Sottotipo.

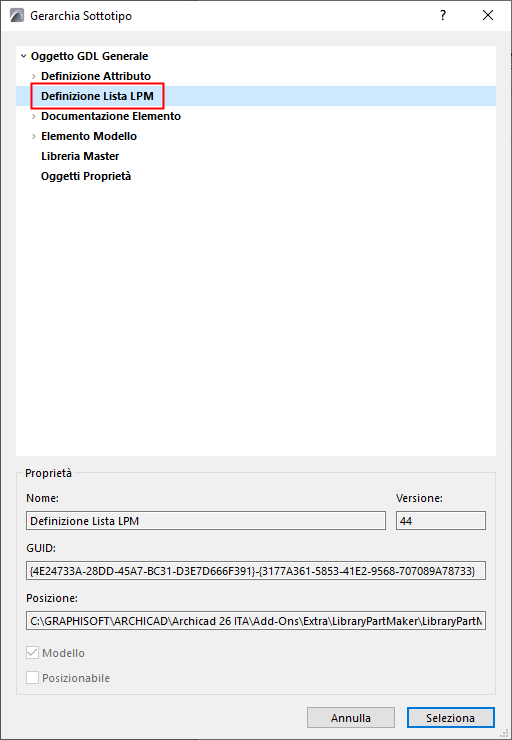

  3. Dalla finestra di dialogo Gerarchia Sottotipo, selezionare "Definizione elenco LPM" e fare clic su Seleziona.

    A screenshot of a social media postDescription generated with very high confidence
  4. Quando si riapre la finestra Editor Oggetto, deselezionare Posizionabile.

    A screenshot of a cell phoneDescription generated with very high confidence
  5. Nell'Editor oggetti, utilizzare il controllo Parametri per definire i nomi dei parametri e i loro tipi.
  6. Usare Archivio > Salva per salvare l'Elemento di Libreria in una libreria del progetto.
  7. Nel Gestore della Libreria, ricaricare le proprie librerie del progetto (Archivio > Librerie e Oggetti > Gestore della Libreria)

Il nuovo schema di Definizione elenco sarà incluso nel menu a discesa Schemi Proprietà, nella palette di Libreria Part Maker.
