Ulteriori opzioni di Sovrascrittura sono disponibili per gli elementi “Esistenti”, “Da demolire” e per gli elementi di Annotazione.
Queste opzioni supplementari aiutano a conformarsi agli standard locali o a semplificare l'interpretazione delle viste Ristrutturazione.

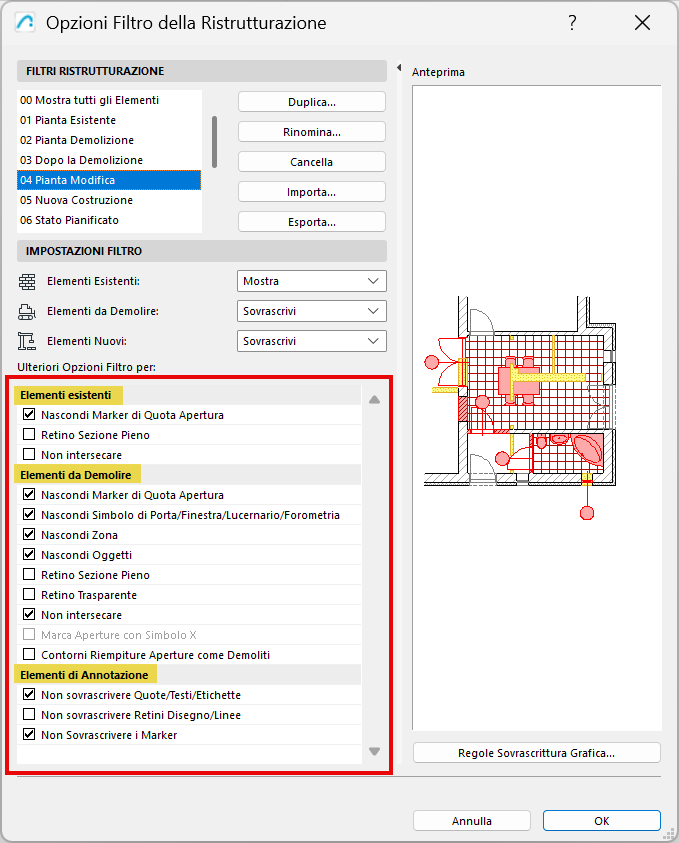

Selezionare la casella di una delle Sovrascritture aggiuntive che si desidera aggiungere alle definizioni del filtro Ristrutturazione:
Per elementi "esistenti":
Nascondi marker quota di apertura (Se non si ha bisogno di vedere le dimensioni delle aperture già in posizione)
Retino Sezione Pieno (se non è necessario vedere la struttura dei muri già in atto)
Non intersecare (Usare questo per garantire che le intersezioni tra i muri Nuovi o Demoliti non interferiscano con le intersezioni muri esistenti.)
Per elementi "da demolire":
Nascondi Marker Quota apertura (Se si necessita di vedere le dimensioni delle aperture che presto non saranno più presenti)
Nascondi Simbolo di Porta/Finestra/Lucernario/Apertura (se non si necessita di vedere le aperture che presto non esisteranno più, soprattutto se fanno parte di muri da demolire comunque)
Nascondi zone (Se non si desidera visualizzare le informazioni per le zone che saranno eliminate)
Nascondere oggetti (poiché la maggior parte dei mobili non saranno effettivamente demolito, e non è necessario vederli sul piano di demolizione)
Retino Sezione Pieno (Se non si necessita di vedere la struttura dei muri da demolire)
Retino trasparente (per indicare il luogo di un elemento demolito con le sole linee, senza retino)

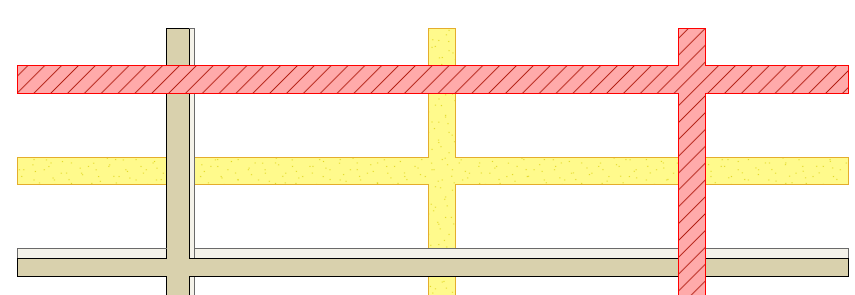

Non intersecare (Per garantire che le intersezioni tra i muri Nuovi o Demoliti non interferiscano con le intersezioni muri esistenti.) Figura 1. Muri e solai con impostazione "Non intersecare": "Nuovo" sopra "Esistente", sopra "Da Demolire"
Marca aperture con simbolo "X": posiziona una X su porte e finestre da demolire.
Contorni Riempiture Aperture come Demoliti: su un muro nel quale una porta/finestra sarà demolita (e sostituita da nuove parti del muro): visualizzerà le linee di contorno delle aperture demolite come Da Demolire.
Finestra a sinistra: contorno dell'apertura come "Nuovo"
Finestra a sinistra: contorno dell'apertura come "Da demolire"
Per elementi di Annotazione:
Non sovrascrivere Quote/Testi/Etichette
Non sovrascrivere Retini Disegno/Linee
Non Sovrascrivere i Marker
Utilizzare queste caselle di selezione per escludere Elementi di Annotazione - Quote, Testi e Etichette, e/o Retini e Linee disegno - dalle regole sovrascrittura. Si può anche scegliere di escludere i Marker (Sezione, Prospetto, Alzato interno, Dettaglio, Foglio di Lavoro) dalle regole di esclusione.
