Posizionare Disegni nelle Viste Modello

Trascinamento

Trascinare i file di disegno (uno per volta) dal proprio file system.

Con lo strumento Disegno

1. Attivare lo Strumento Disegno.
2. Fare click nella vista.
3. Si apre la finestra di dialogo Ricollega Disegno. Scegliere la fonte del disegno: file system locale oppure BIMcloud.

   Se necessario accedere a BIMcloud. Vedere Log in al BIMcloud.

4. Fare clic su Sfoglia, quindi selezionare il file Disegno desiderato.

   Note:

   • È possibile posizionare un file per volta e una pagina PDF per volta utilizzando lo Strumento Disegno. Usare Archivio > Contenuto Esterno > Posiziona Disegno Esterno come descritto in basso.

Con i comandi del menu Archivio

Usare uno dei seguenti a seconda della fonte del disegno:

• Archivio > Contenuto Esterno > Posiziona Disegno Esterno
• Archivio > Contenuto Esterno > Posiziona un Disegno Esterno da BIMcloud

  Scegliere il BIMcloud, poi il progetto voluto.

  Se necessario accedere a BIMcloud. Vedere Log in al BIMcloud.

  Nota: per collegare un disegno da un progetto Teamwork, tale progetto Teamwork sorgente deve avere lo stesso numero di versione del progetto ospite.

Inserire pagine selezionate da un PDF

Questo funziona se il PDF viene posizionato mediante trascinamento o con un comando del menu Archivio.

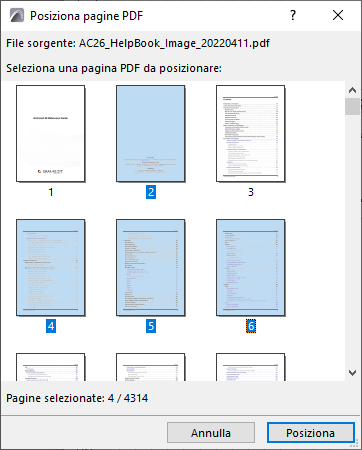

Se il disegno importato è un PDF con più di una pagina:

1. Si apre una finestra di dialogo di selezione. Selezionare una o più pagine, o tutte le pagine.
2. Fare clic su Posiziona.

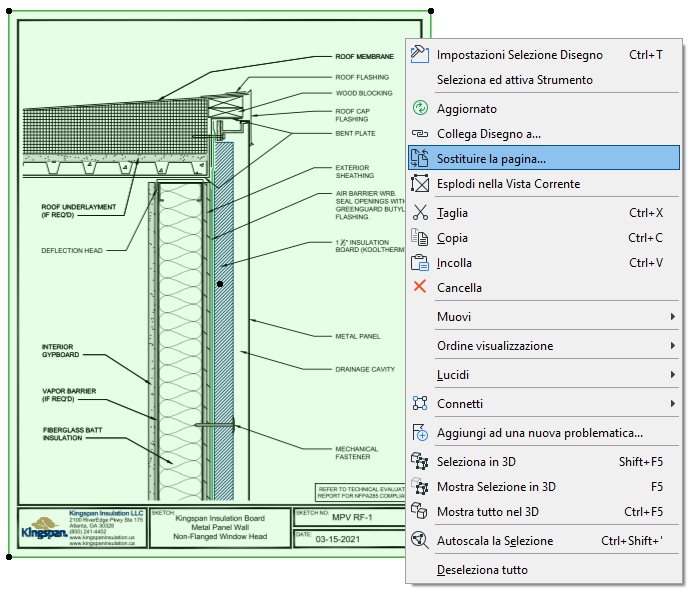

Sostituire una pagina PDF

Dopo aver posizionato un PDF, utilizzare il comando del menu contestuale "Sostituisci pagina" (dai Disegni selezionati o da Gestione disegni) per ricollegarsi a un'altra pagina nello stesso documento PDF.

Argomenti correlati:

Per importare solo alcuni lucidi di disegni DWG/DXF o DWF:

Vedere "Abilita apertura parziale" in Opzioni Apertura (Impostazione Traduzione DXF/DWG).

Per mostrare/nascondere i lucidi sorgente dei disegni DWG importati posizionati in MEP Designer:

Vedere Lucidi incorporati.
