Disegnare un Retino 2D

Usare lo strumento di retino per disegnare retini a mano libera nel progetto - per esempio, per creare dei patch in una vista Sezione o un Alzato.

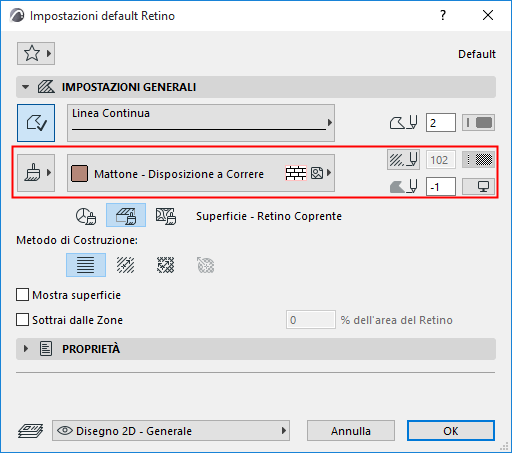

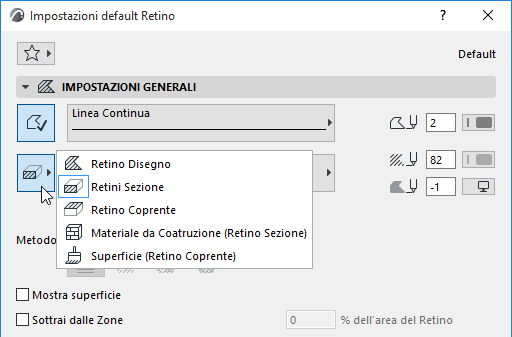

In Impostazioni Strumento Retino, scegliere una Categoria Retino.
- Le prime tre (Disegno/Sezione/Coprente) sono le stesse categorie definite nella finestra di dialogo Retino. Vedere Categorie di retini
- Usare la categoria che corrisponde alla funzione del Retino: se si sta applicando una patch ad un elemento in sezione, scegliere Retino Coprente; se si sta lavorando su un elemento non tagliato in un Alzato, scegliere Retino Coprente.
- Le altre due categorie (Materiale da Costruzione e Superficie) rendono più facile abbinare i retini sezione basati sui Materiali da Costruzione e i retini coprenti basati sulle Superfici. Vedere le descrizioni sotto.
Il menu di scelta rapida dei retini ora contengono i retini di questa Categoria. Scegliere un Tipo di retino (Superficie o Materiale da Costruzione).
Disegnare un retino a mano libera.

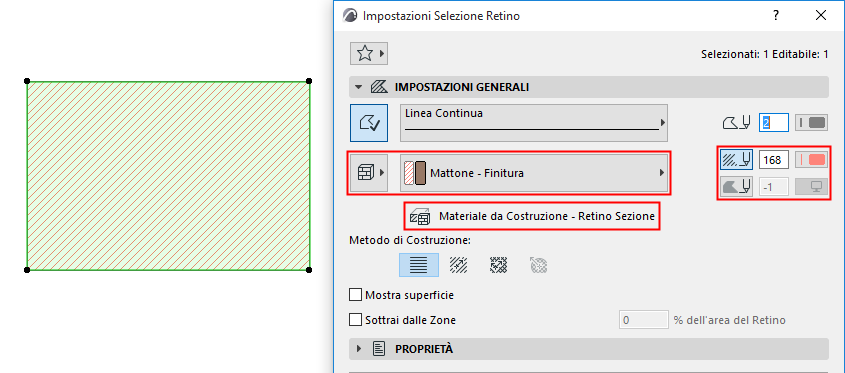

Materiale da Costruzione (Retino Sezione)

Utilizzare il retino tagliato e i colori del Materiale da Costruzione scelto.

Se necessario, è possibile sostituire questi colori di sfondo/primo piano per l'elemento Retino.

Nota:

Un elemento Retino in questa categoria è trattato come un "Retino Sezione" nelle regole di Sovrascrittura Grafica.
Nei criteri (per esempio Trova e seleziona o Abachi), "Materiale da Costruzione - Retino Sezione" è un criterio separato e specifico.

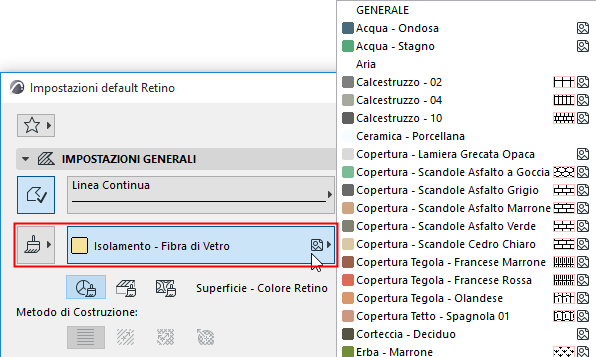

Scegliere una superficie nel menu a comparsa.

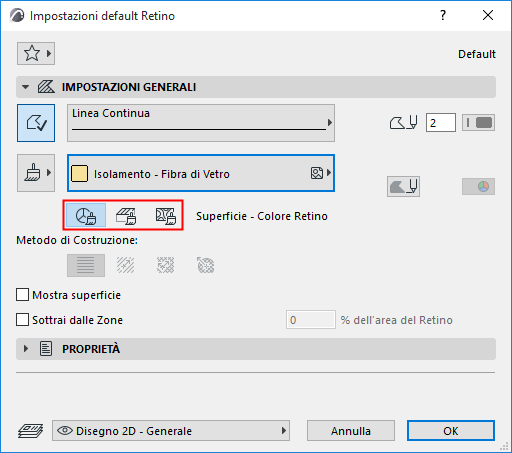

Scegliere se utilizzare il Colore, la Copertura o la Tessitura della Superficie scelta.

Nota:
- Un elemento di retino nella categoria "Superficie" è trattato come un "Retino Coprente" nelle regole di Sovrascrittura Grafica.
- Nei criteri (ad esempio, Trova e seleziona o Abachi), Colore di superficie/Copertura/Tessitura del retino sono criteri separati.

Superficie - Retino Colore

Utilizza la Penna di Sfondo del colore della Superficie.

Se necessario è possibile sostituire questo colore per l'elemento Retino.

Superficie - Retino Coprente

Utilizza la penna di Primo Piano del Retino Coprente della Superficie.

Sovrascrivere le penne di Primo Piano e di Sfondo dell'elemento Retino se necessario.

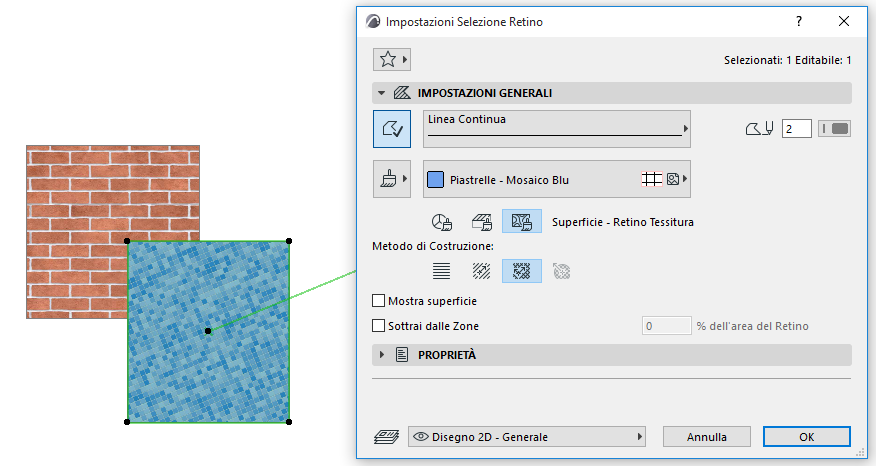

Superficie - Retino Tessitura

Questo Retino è basato sulla Tessitura della Superficie. Non usa Penne.
