Glossario dei termini relativi alle quotature

I Punti di riferimento sono nodi temporanei creati dall'utente sugli elementi nel corso del procedimento di quotatura; questi nodi scompaiono dopo il click che posiziona la catena di quota.

  • Punti di riferimento tondi: i punti di quota risultanti saranno associativi.
  • Punti di riferimento rettangolari: i punti di quota risultanti saranno statici (i valori di quota non vengono aggiornati automaticamente).

    Vedere anche Quotature statiche.



La Catena di quota viene visualizzata dopo il clic con il cursore a forma di martello che conclude il procedimento di quotatura.



Una catena di quota comprende:

  • una linea di quota lungo la lunghezza dell'elemento;
  • linee testimone (perpendicolari rispetto alla linea di quota), se le Impostazioni Quota sono impostate per la loro visualizzazione;
  • i punti di quota (dove le linee di quota intersecano le linee testimone).

Le linee di quota e le linee testimone possono visualizzare facoltativamente le linee terminali.

Le linee testimone possono visualizzare facoltativamente le linee di estensione.

Un segmento di quota connette due punti di quota adiacenti e comprende un testo di quota.

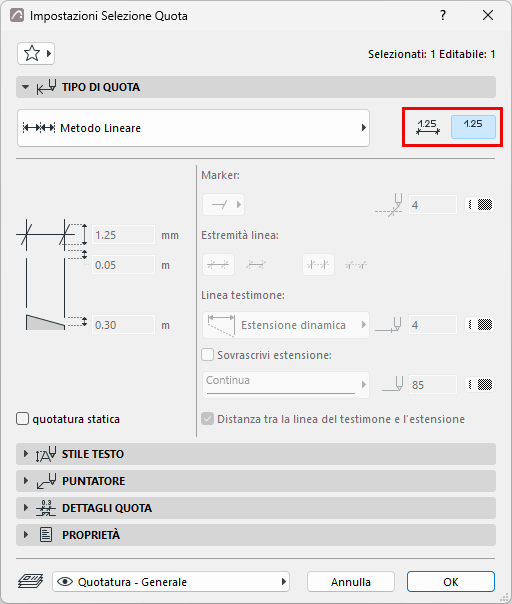

Mostra solo Testo di Quota

Con le quote Lineari, Radiali e Angolari, si può scegliere mostrare il Solo Testo di Quota.



Per tali quote è possibile visualizzare una linea di riferimento (solo sullo schermo) come un ausilio per l'editazione: per visualizzarla usare Visualizza > Opzioni Visualizzazioni a Video > Linee di Riferimento Quota.
